Instalação do cilindro de gás e teste do fluxo de gás
|
Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o cilindro de gás ou sua válvula estiverem danificadas! |
|
Sempre fixe o cilindro de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do cilindro de gás fechada quando não estiver soldando. |
|
- Se uma unidade de transporte com uma prateleira para cilindro de gás for usada, instale o cilindro na unidade de transporte primeiro e depois faça as conexões. - Instale a tocha de soldagem no alimentador de arame antes de instalar e testar o cilindro de gás. - Não use todo o conteúdo do cilindro. - Sempre utilize um regulador e um medidor de fluxo testados e aprovados. |
Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.
| 1. | Sem carrinho de cilindro de gás: coloque o cilindro de gás em um local adequado e seguro. |

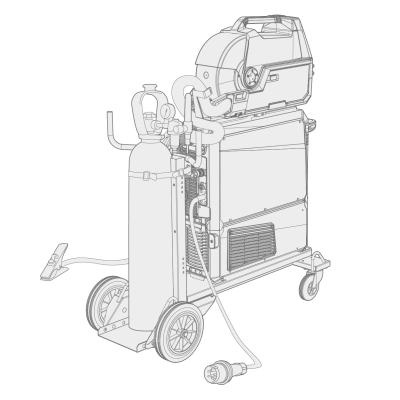

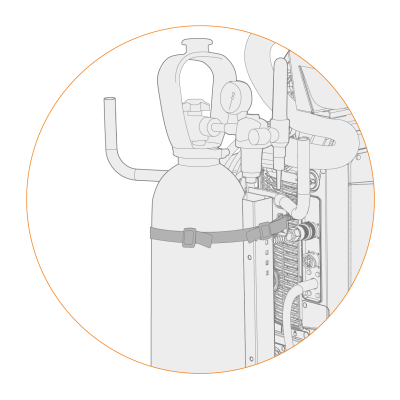

| 2. | Com carrinho de cilindro de gás: transporte o cilindro de gás no rack do cilindro de gás da unidade de transporte e o prenda com as tiras e os pontos de fixação indicados. |
| 3. | Caso ainda não esteja conectada, conecte a tocha de soldagem ao alimentador de arame. |
| 4. | Conecte a mangueira de gás ao alimentador de arame. |
|
|
Em uma configuração padrão, a mangueira de gás está incluída no pacote de cabos de interconexão (para obter mais informações, consulte Instalação de cabos (X5 WF 200, X5 WF 300, X5 WF HD300) ou Instalação de cabos (X5 WF HD200)). |
| 5. | Abra a válvula do cilindro de gás. |
| 6. | Pressione o botão de Teste de gás no gabinete de avanço do arame para purgar o gás de proteção usado anteriormente e colocar o novo gás no sistema. |

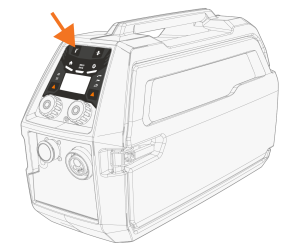

>> No X5 Wire Feeder 200 Manual, o botão de teste de gás está localizado no painel de controle:

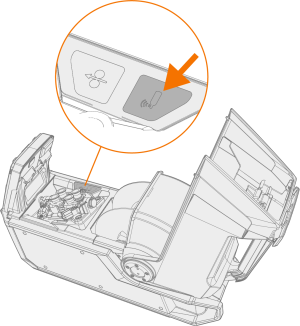

>> No X5 Wire Feeder 300, o botão de teste de gás está localizado no gabinete de avanço do arame:

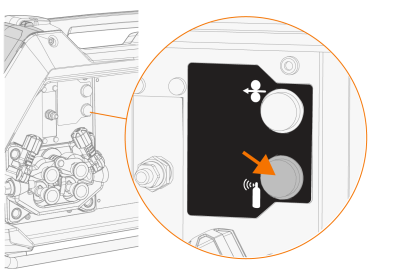

>> No X5 Wire Feeder HD200, o botão de teste de gás está localizado no gabinete de avanço do arame:

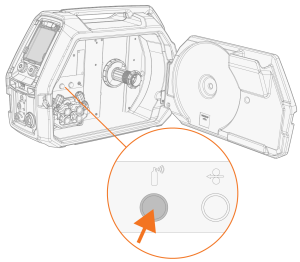

>> No X5 Wire Feeder HD300, o botão de teste de gás está localizado no gabinete de avanço do arame:
| 7. | Pressione o botão de Teste de gás novamente para ajustar o fluxo. Use o medidor de fluxo integrado ou um medidor externo e um regulador para medir e ajustar. |
|
|
O botão de Teste de gás também pode ser usado para testar se o gás flui pelo sistema corretamente. |
Vazões de gás recomendadas (somente para orientação geral):
| TIG* | MIG** | |
|---|---|---|
| Argônio | 5...15 l/min | 10...25 l/min |
| Hélio | 15...30 l/min | - |
| Argônio + 18-25% CO2 | - | 10...25 l/min |
| CO2 | - | 10...25 l/min |
* Dependendo do tamanho do bico de gás.
** Dependendo do tamanho do bico de gás e da corrente de soldagem.
Ajuste da proteção do gás (opcional)
O nível de sensibilidade da proteção do gás opcional (somente com o X5 Wire Feeder HD300) pode ser ajustado da seguinte forma.
| 1. | Abra o gabinete do cabo de interconexão. |

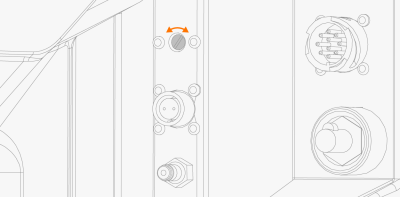

| 2. | Gire o parafuso de ajuste da proteção do gás com uma chave de fenda de cabeça chata para ajustar a sensibilidade na direção desejada (+/-). |
| 3. | Teste se a proteção do gás funciona corretamente com a nova configuração. |
A proteção do gás pode ser ligada e desligada nas configurações do painel de controle: Painel de controle manual: Configurações e Painel de controle AP/APC: Configurações do dispositivo.
