Funkcje gorącego startu i wypełniania krateru

W przypadku X5 Wire Feeder 200 Manual, 300 Manual i HD300 M można korzystać z funkcji wypełniania krateru i dostosowywać jej parametry, naciskając przycisk menu Ustawienia w panelu sterowania (Korzystanie z ręcznego panelu sterowania X5).

W podajniku X5 Wire Feeder 300 AP/APC można korzystać z funkcji gorącego startu i wypełniania krateru oraz dostosowywać ich parametry w widoku parametrów spawania (Panel sterowania do podajników AP/APC: Parametry spawania).

Ogólne informacje na temat funkcji trybu wyłącznika można znaleźć w rozdziale Tryby działania wyłącznika uchwytu.

Gorący start

W przypadku tej funkcji na początku pracy parametry spawania są inne niż podczas dalszej pracy. Gorący start sprawdza się, na przykład, podczas spawania grubych elementów, w przypadku których dodatkowa moc (ciepło) na początku pomaga uzyskać wysoką jakość spoiny.

Gdy wyłącznik uchwytu działa w trybie 2T, funkcja gorącego startu jest aktywna przez zaprogramowany czas.

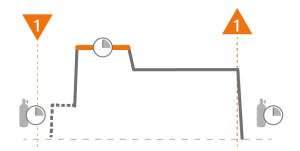

Gorący start z 2T:

Gdy wyłącznik uchwytu działa w trybie 4T, gorący start rozpoczyna się po naciśnięciu wyłącznika i rozpoczęciu spawania i trwa do momentu zwolnienia wyłącznika.

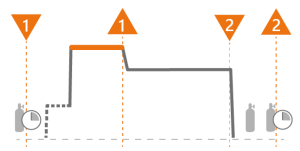

Gorący start z 4T:

Dodatkowe uwagi:

•

Regulacja czasu zbocza gorącego startu ustawia czas przejścia z fazy gorącego startu do normalnego poziomu prądu spawania.

•

Poziom i czas gorącego startu są regulowane tylko w trybie wyłącznika 2T.

•

Dostrajanie procesu gorącego startu (napięcia) jest regulowane w procesach 1-MIG, Pulse, DPulse, WiseThin+ i MAX Speed.

Wypełnianie krateru

Podczas spawania z wysoką mocą na końcu spoiny zwykle powstaje krater. Funkcja wypełniania krateru stopniowo zmniejsza moc spawania / prędkość podawania drutu pod koniec pracy, aby wypełnić krater przy niższym poziomie mocy.

Gdy wyłącznik uchwytu działa w trybie 2T, zwolnienie wyłącznika uruchamia sekwencję wypełniania krateru. Wypełnianie krateru trwa przez określony czas.

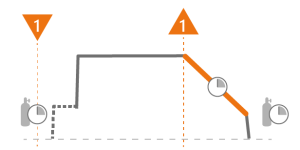

Wypełnianie krateru za pomocą automatycznych/synergicznych procesów MIG i 2T:

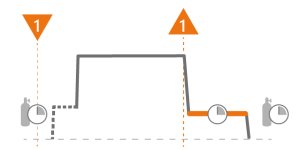

Wypełnianie krateru za pomocą ręcznego procesu MIG i 2T:

Gdy wyłącznik uchwytu działa w trybie 4T, naciśnięcie wyłącznika podczas spawania uruchamia sekwencję wypełniania krateru. System utrzymuje poziom końcowy funkcji wypełniania krateru do momentu zwolnienia wyłącznika. Zwolnienie wyłącznika powoduje natychmiastowe zakończenie wypełniania krateru.

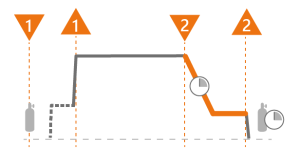

Wypełnianie krateru za pomocą 4T:

Dodatkowe uwagi:

•

Dostrajanie procesu wypełniania krateru (napięcie) jest regulowane w procesach 1-MIG, Pulse, DPulse, WiseThin+ i MaxSpeed.

•

W ręcznym procesie MIG można regulować czas wypełniania krateru, prędkość podawania drutu i napięcie, ale ustawienia poziomu wypełnienia krateru nie są dostępne.

•

W automatycznych/synergicznych procesach MIG dostrajanie procesu wypełniania krateru, ustawienia czasu i poziomu mogą być regulowane, ale ustawienia prędkości podawania drutu i napięcia nie są dostępne.

Wypełnianie krateru z timerem

Opcja wypełniania krateru wyłącznikiem czasowym jest dostępna z logiką wyłącznika 4T i tylko w automatycznych/synergicznych procesach MIG. Umożliwia ustawienie stałego czasu trwania końcowego poziomu wypełniania krateru. Po wybraniu funkcji wypełniania krateru z timerem i ustawieniu czasu zakończenia wypełniania krateru, sekwencja wypełniania krateru zostanie zatrzymana po upływie ustawionego czasu, nawet jeśli wyłącznik pozostanie wciśnięty.

W trybie zegara parametr czasu poziomu końcowego wypełniania krateru wpływa na czas trwania poziomu końcowego, a parametr czasu wypełniania krateru wpływa na czas nachylenia (czyli czas trwania przejścia z poziomu spawania lub początkowego poziomu wypełniania krateru do poziomu końcowego).

Jeśli wyłącznik zostanie zwolniony, a następnie ponownie naciśnięty podczas sekwencji wypełniania krateru, wypełnianie krateru zostanie zatrzymane.

Dodatkowe uwagi:

•

Dostrajanie procesu wypełniania krateru (napięcie) jest regulowane w procesach 1-MIG, Pulse, DPulse, WiseThin+ i MaxSpeed.

Symbole:

	Funkcja		Naciśnięcie wyłącznika (w dół)
	Powolny start		Zwolnienie wyłącznika (w górę)
	Ustawiony czas trwania		Przed-gaz / po-gaz
