Korzystanie z ręcznego panelu sterowania X5
Panele sterowania podajników drutu X5 Wire Feeder 200 Manual i 300 Manual zapewniają podstawowe funkcje na potrzeby spawania MIG, a także możliwość użycia urządzenia X5 FastMig do spawania technikami TIG (prądem stałym) i MMA oraz do żłobienia.

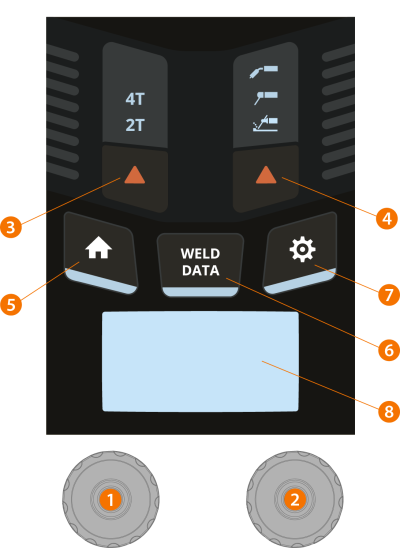

Panel sterowania ręcznego podajnika drutu X5 Wire Feeder 300 Manual (X5 FP 300R)
| 1. | Lewe pokrętło regulacji |
>> W trybie MIG: Prędkość podawania drutu
>> W trybie MMA: regulacja prądu spawania
>> W trybie żłobienia: Regulacja prądu
| 2. | Prawe pokrętło regulacji |
>> W trybie MIG: regulacja napięcia spawania
>> W trybie MIG (przycisk): przełączanie pomiędzy napięciem spawania a regulacją dynamiki
>> W trybie MMA: regulacja dynamiki
| 3. | Wybór sposobu działania wyłącznika uchwytu |
>> Przełączanie pomiędzy trybami 2T i 4T
| 4. | Wybór procesu spawania / trybu pracy |
>> Przełączanie pomiędzy trybami MIG, MMA i żłobieniem
>> Długie naciśnięcie dla trybu TIG
| 5. | Przycisk ekranu głównego |
>> Włączanie domyślnego widoku/trybu spawania
| 6. | Przycisk danych spawania |
>> Wyświetlenie czasu spawania, prądu i napięcia ostatniej spoiny
| 7. | Przycisk menu ustawień |
| 8. | Główny wyświetlacz |
>> Wyświetlenie prędkości podawania drutu i prądu lub napięcia (zależnie od wybranego procesu).
Informacje o tym, jak zmienić ustawienia panelu i parametry spawania: Ręczny panel sterowania: Ustawienia.
Blokada bezpieczeństwa: naciskając i przytrzymując równocześnie pokrętła regulacji 1 i 2, można dla bezpieczeństwa zablokować urządzenie. W ten sposób bez wyłączania urządzenia można zapobiec jego przypadkowemu uruchomieniu i rozpoczęciu spawania. W celu odblokowania należy nacisnąć na 2 sekundy równocześnie pokrętła regulacji 1 i 2.

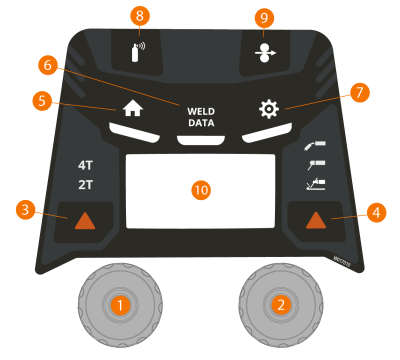

Panel sterowania ręcznego podajnika drutu X5 Wire Feeder 200 Manual (X5 FP 200R)
| 1. | Lewe pokrętło regulacji |
>> W trybie MIG: Prędkość podawania drutu
>> W trybie MMA: regulacja prądu spawania
>> W trybie żłobienia: Regulacja prądu
| 2. | Prawe pokrętło regulacji |
>> W trybie MIG: regulacja napięcia spawania
>> W trybie MIG (przycisk): przełączanie pomiędzy napięciem spawania a regulacją dynamiki
>> W trybie MMA: regulacja dynamiki
| 3. | Wybór sposobu działania wyłącznika uchwytu |
>> Przełączanie pomiędzy trybami 2T i 4T
| 4. | Wybór procesu spawania / trybu pracy |
>> Przełączanie pomiędzy trybami MIG, MMA i żłobieniem
>> Długie naciśnięcie dla trybu TIG
| 5. | Przycisk ekranu głównego |
>> Włączanie domyślnego widoku/trybu spawania
| 6. | Przycisk danych spawania |
>> Wyświetlenie czasu spawania, prądu i napięcia ostatniej spoiny
| 7. | Przycisk menu ustawień |
| 8. | Przycisk testu wypływu gazu |
>> Pozwala sprawdzić przepływ gazu osłonowego i wypłukać przewód gazowy
| 9. | Przycisk wysuwu drutu |
>> Powoduje wysunięcie drutu elektrodowego przy zgaszonym łuku
| 10. | Główny wyświetlacz |
>> Wyświetlenie prędkości podawania drutu i prądu lub napięcia (zależnie od wybranego procesu).
Informacje o tym, jak zmienić ustawienia panelu i parametry spawania: Ręczny panel sterowania: Ustawienia.
Blokada bezpieczeństwa: naciskając i przytrzymując równocześnie pokrętła regulacji 1 i 2, można dla bezpieczeństwa zablokować urządzenie. W ten sposób bez wyłączania urządzenia można zapobiec jego przypadkowemu uruchomieniu i rozpoczęciu spawania. W celu odblokowania należy nacisnąć na 2 sekundy równocześnie pokrętła regulacji 1 i 2.
