Montaż i wymiana rolek podających

Opisana tutaj metoda montażu jest taka sama w przypadku podajników X5 Wire Feeder 200 i X5 Wire Feeder 300. W zależności od modelu mogą wystąpić różnice w wyglądzie i rozmieszczeniu elementów.

Rolki podające drut należy wymienić po każdej zmianie materiału i średnicy drutu elektrodowego.

Dobierz nowe rolki podające drut zgodnie z tabelami poniżej: Materiały eksploatacyjne do podajnika drutu.

Aby wymienić rolki podające drut:

1. Otworzyć komorę podajnika drutu.

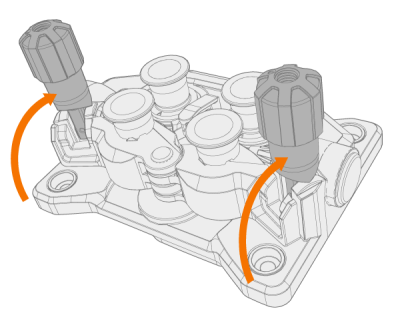

2. Zwolnij uchwyty docisku rolek podających mechanizmu podajnika drutu.

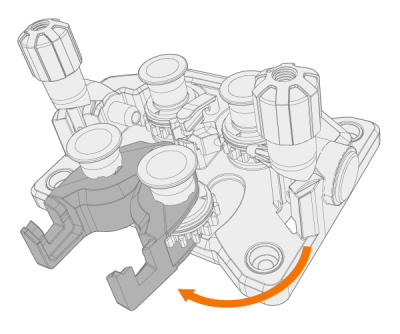

3. Otwórz ramiona blokady, aby zwolnić rolki podające.

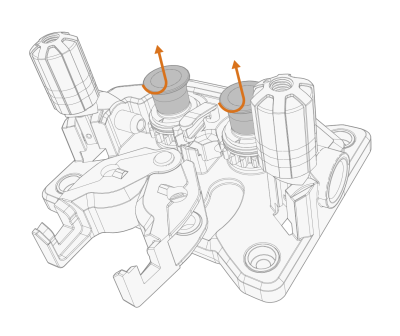

4. Zdemontować sworznie mocujące dociskowej rolki podającej, pociągając je.

Sworznie montażowe rolek dociskowych mają przymocowaną oś środkową, podczas gdy osie środkowe rolek podających odgrywają rolę wałów napędowych przymocowanych bezpośrednio do mechanizmu/silnika podajnika drutu.

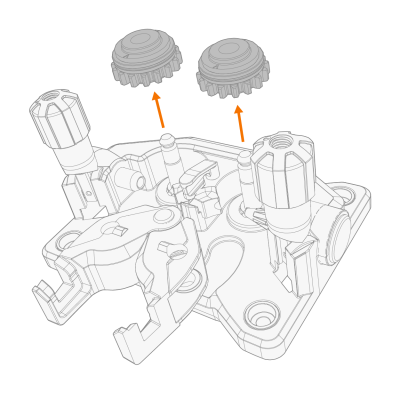

5. Wyjąć dociskowe rolki podające.

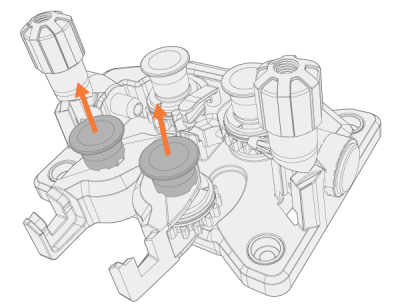

6. Zdjąć zaślepki mocujące rolkę podającą, obracając je i pociągając.

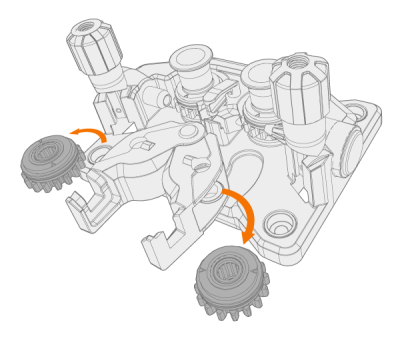

7. Wymontować rolki podające napędu.

8. Żeby zamontować rolki podające, wykonaj opisane czynności w odwrotnym porządku. Ustaw wcięcie w dolnej części rolki napędowej w linii ze sworzniem wału napędowego.
9. Ponownie zamocuj kapsle i sworznie montażowe, aby zablokować rolki napędowe i dociskowe na swoich miejscach.
10. Zamknij ramiona dociskowe i opuść uchwyt docisku rolek podających. Więcej informacji na temat montażu drutu: Montaż i wymiana drutu (X5 WF 300) i Montaż i wymiana drutu (X5 WF 200).
11. Zamknąć komorę podajnika drutu.
