Montaż i wymiana drutu (X5 WF 200)
W tej sekcji opisano sposób montażu drutu i szpuli w podajniku drutu X5 Wire Feeder 200.
|
Podłącz uchwyt spawalniczy do podajnika drutu przed zamontowaniem szpuli drutu. |
|
Przed wyjęciem szpuli drutu wyjmij pozostały drut elektrodowy z mechanizmu uchwytu spawalniczego i podajnika drutu. |
Demontaż szpuli z drutem:
|
1.
|
Otwórz boczną klapę podajnika drutu. |
|
2.
|

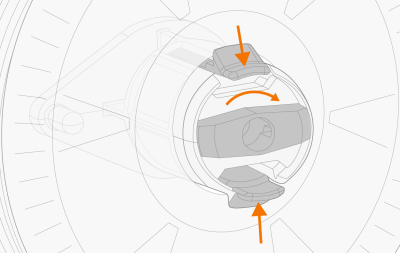

Zwolnij blokadę piasty i wciśnij zatrzaski blokujące szpulę z drutem do środka. |
|
3.
|
Wyjmij szpulę drutu z podajnika. |
Montaż nowej szpuli drutu:
|
1.
|
Otwórz boczną klapę podajnika drutu. |
|
2.
|
Jeśli blokada piasty nie została jeszcze zwolniona, zrób to, przesuwając zaczepy blokujące do środka. |
|
3.
|

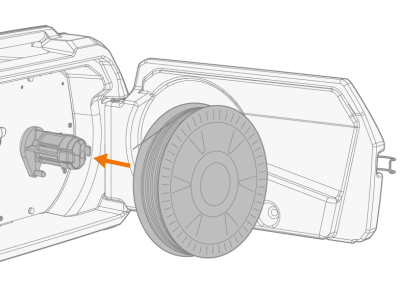

Załóż szpulę z drutem na piastę w podajniku drutu. |
|

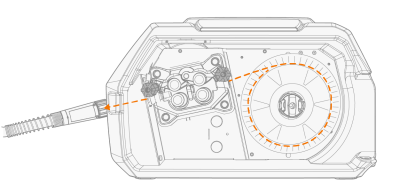

Upewnij się, że szpula jest skierowana we właściwym kierunku – drut powinien być wyprowadzony z góry szpuli drutu do rolek podających.
|
|
Upewnij się, że po założeniu szpuli z drutem zatrzaski blokujące piasty zablokowały się.
|
|
4.
|

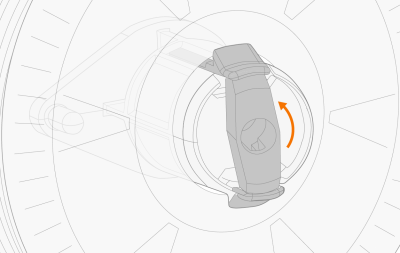

Zamocuj szpulę z drutem, obracając pokrętło blokujące do pozycji zamkniętej. |

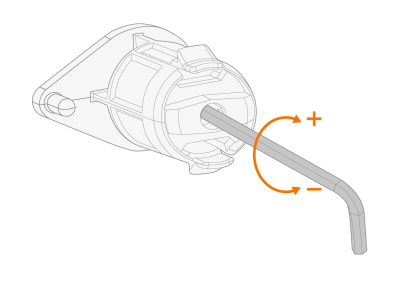

W razie potrzeby ustaw hamulec szpuli, obracając śrubę (za pomocą klucza imbusowego) wewnątrz mechanizmu blokującego piastę.
Montaż drutu elektrodowego:
|
1.
|
Wyciągnij końcówkę drutu ze szpuli i odetnij wszelkie zagięte odcinki, aby końcówka była prosta. |
|
Upewnij się, że po puszczeniu drutu szpula nie rozwija się samoistnie. |
|
2.
|

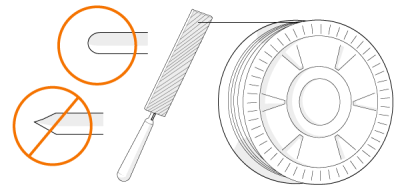

Spiłuj końcówkę drutu elektrodowego. |
|
Ostre krawędzie końcówki drutu elektrodowego mogą uszkodzić prowadnicę drutu. |
|
3.
|

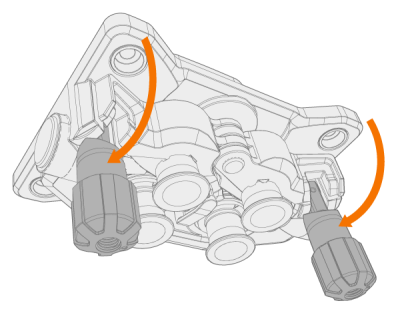

Zwolnij ramiona dociskowe, aby rozsunąć rolki. |
|
4.
|

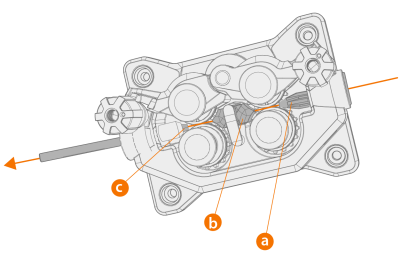

Przeprowadź drut elektrodowy przez tylną (a) i środkową (b) tuleję prowadzącą aż do przedniej (c), która doprowadzi drut do uchwytu spawalniczego. |
|
5.
|
Ręcznie wsuń drut elektrodowy do wnętrza uchwytu, tak aby wsunąć go do prowadnicy drutu (ok. 20 cm). |
|
6.
|

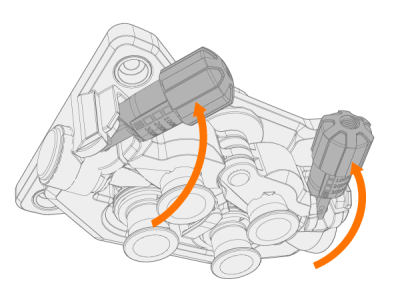

Zamknij ramiona dociskowe, aby drut elektrodowy był ściśnięty pomiędzy rolkami podającymi. Upewnij się, że drut jest równo ułożony w rowkach rolek. |
|
7.
|

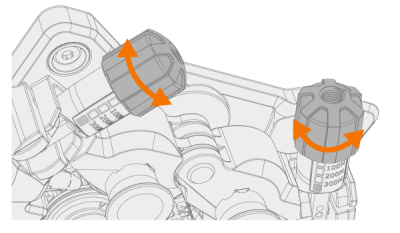

Wyreguluj docisk rolek podających pokrętłami regulacji nacisku. Docisk w obu parach rolek jest taki sam. |
Podziałka na uchwycie wskazuje ustawiony docisk. Wyreguluj docisk rolek podających zgodnie z poniższą tabelą.
Fe/Ss lity |
V-kształtna

|
0.8−1.0 |
1.5−2.0 |
≥ 1.2 |
2.0−2.5 |
O rdzeniu proszkowym i metalicznym |
V-kształtna, karbowana
 |
≥ 1.2 |
1.0−2.0 |
Samoosłonowe (bezgazowe) |
V-kształtna, karbowana
 |
≥ 1.6 |
2.0−3.0 |
Aluminium |
U-kształtna
 |
1.0 |
0.5−1.0 |
1.2 |
1.0−1.5 |
1.4 |
1.5−2.0 |
≥ 1.6 |
2.0−2.5 |
|
Zbyt silny docisk powoduje spłaszczenie drutu elektrodowego, a w przypadku drutów powlekanych i rdzeniowych – również jego uszkodzenie. Zbyt duży docisk powoduje także szybsze zużywanie się rolek podających i większe obciążenie przekładni. |
|
8.
|
Aby załadować drut elektrodowy do uchwytu spawalniczego, naciśnij przycisk wysuwu drutu. Puść przycisk, gdy drut dotrze do końcówki prądowej uchwytu spawalniczego. |
>> W podajniku drutu X5 Wire Feeder 200 przycisk wysuwu drutu znajduje się w panelu sterowania.
|
Zachowaj ostrożność, gdy drut dotrze do końcówki prądowej i wysunie się z uchwytu. |
|
9.
|
Przed rozpoczęciem spawania sprawdź, czy parametry spawania i inne ustawienia w panelu sterowania odpowiadają konfiguracji urządzenia spawalniczego. |
>> Więcej informacji: Korzystanie z ręcznego panelu sterowania X5 i Używanie panelu sterowania dla urządzenia X5 AP/APC.
Piasta i szpula z drutem (200)
