Montaż i wymiana drutu (X5 WF 300)

W tej sekcji opisano sposób instalacji drutu i szpuli w podajniku drutu X5 Wire Feeder 300.

Podłącz uchwyt spawalniczy do podajnika drutu przed zamontowaniem szpuli drutu.

Przed wyjęciem szpuli drutu wyjmij pozostały drut elektrodowy z mechanizmu uchwytu spawalniczego i podajnika drutu.

Zawsze sprawdzaj, czy zamontowane rolki podające są odpowiednie do danego drutu (średnica i materiał). Więcej informacji: Montaż i wymiana rolek podających.

Demontaż szpuli z drutem:

1.

Otwórz górną pokrywę podajnika drutu.

2.

Popchnij pokrywę blokującą szpulę drutu do tyłu.

3.

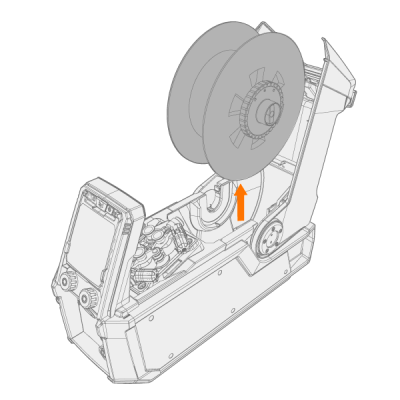

Wyjmij szpulę drutu z podajnika.

4.

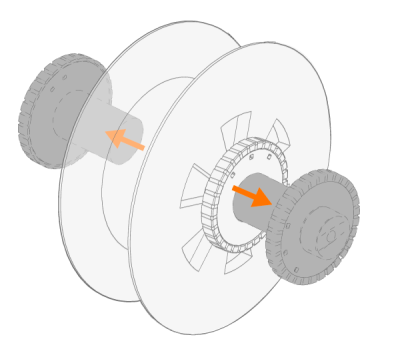

Aby wymontować piastę hamulca szpuli, wykręć pokrętło hamulca szpuli na środku hamulca i wyjmij obie części hamulca.

Montaż nowej szpuli drutu:

1.

Otwórz górną pokrywę podajnika drutu i pokrywę blokującą szpulę drutu.

2.

Przymocuj oba elementy hamulca szpuli drutu do nowej szpuli drutu poprzez zwarcie ich razem wewnątrz szpuli. Żeby je zablokować, dokręć pokrętło mocowania na środku hamulca.

Przymocuj piastę hamulca drutu do szpuli tak, aby pokrętło regulacji napięcia było po prawej stronie, patrząc od przodu.

3.

Wsuń szpulę drutu w gniazdo.

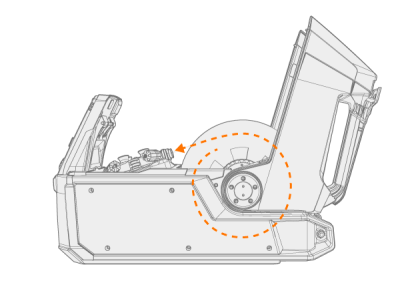

Upewnij się, że szpula jest skierowana we właściwym kierunku – drut powinien być wyprowadzony z góry szpuli drutu do rolek podających.

4.

Zamocuj szpulę drutu pokrywą blokującą komory szpuli.

Montaż drutu elektrodowego:

1.

Wyciągnij końcówkę drutu ze szpuli i odetnij wszelkie zagięte odcinki, aby końcówka była prosta.

Upewnij się, że po puszczeniu drutu szpula nie rozwija się samoistnie.

2.

Spiłuj końcówkę drutu elektrodowego.

Ostre krawędzie końcówki drutu elektrodowego mogą uszkodzić prowadnicę drutu.

3.

Zwolnij ramiona dociskowe, aby rozsunąć rolki.

4.

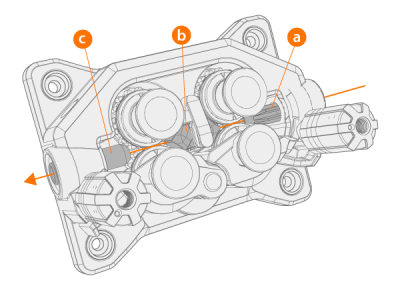

Przeprowadź drut elektrodowy przez tylną (a) i środkową (b) tuleję prowadzącą aż do przedniej (c), która doprowadzi drut do uchwytu spawalniczego.

5.

Ręcznie wsuń drut elektrodowy do wnętrza uchwytu, tak aby wsunąć go do prowadnicy drutu (ok. 20 cm).

6.

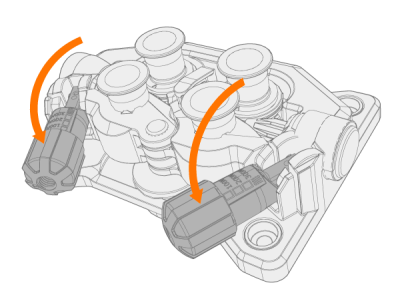

Zamknij ramiona dociskowe, aby drut elektrodowy był ściśnięty pomiędzy rolkami podającymi. Upewnij się, że drut jest równo ułożony w rowkach rolek.

7.

Wyreguluj docisk rolek podających pokrętłami regulacji nacisku. Docisk w obu parach rolek jest taki sam.

Podziałka na uchwycie wskazuje ustawiony docisk. Wyreguluj docisk rolek podających zgodnie z poniższą tabelą.



Drut elektrodowy	Profil rolki podającej	Średnica drutu elektrodowego (mm)	Regulacja (x100 N)
Fe/Ss lity	V-kształtna	0.8−1.0	1.5−2.0
		≥ 1.2	2.0−2.5
O rdzeniu proszkowym i metalicznym	V-kształtna, karbowana	≥ 1.2	1.0−2.0
Samoosłonowe (bezgazowe)	V-kształtna, karbowana	≥ 1.6	2.0−3.0
Aluminium	U-kształtna	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5



Zbyt silny docisk powoduje spłaszczenie drutu elektrodowego, a w przypadku drutów powlekanych i rdzeniowych – również jego uszkodzenie. Zbyt duży docisk powoduje także szybsze zużywanie się rolek podających i większe obciążenie przekładni.

8.

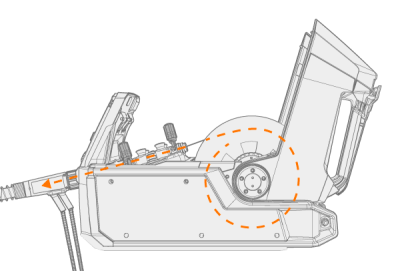

Aby załadować drut elektrodowy do uchwytu spawalniczego, naciśnij przycisk wysuwu drutu. Puść przycisk, gdy drut dotrze do końcówki prądowej uchwytu spawalniczego.

Zachowaj ostrożność, gdy drut dotrze do końcówki prądowej i wysunie się z uchwytu.

9.

Przed rozpoczęciem spawania sprawdź, czy parametry spawania i inne ustawienia w panelu sterowania odpowiadają konfiguracji urządzenia spawalniczego.

>>  Więcej informacji: Korzystanie z ręcznego panelu sterowania X5 i Używanie panelu sterowania dla urządzenia X5 AP/APC.
