Installere kabler

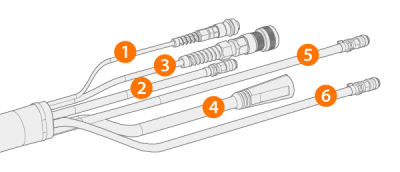

Koble mellomlederen til trådmateren først og så til strømkilden. Du finner en beskrivelse av koblingene og hvor de er plassert, i X5 Wire Feeder 200, X5 Wire Feeder 300 eller X5 Wire Feeder HD300 (avhengig av trådmatermodellen du bruker)

Koble mellomleder til trådmateren

1.

Åpne luken på kabelkabinettet for å komme til koblingene.

2.

Koble sveisestrømkabelen (4) til trådmateren. Skyv kabelen så langt den går og vri koblingen med urviseren for å stramme kabelen på plass.

Stram sveisestrømkabelen så godt du kan for hånd. Hvis koblingen til sveisekabelen er løs, kan den bli overopphetet.

3.

Skyv dekkgasslangen (2) til dekkgasslangekoblingen slik at den låser seg.

4.

Koble kontrollkabelen (3) til kontakten. Roter kragen med urviseren for å feste den.

5.

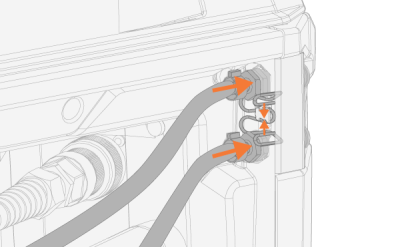

Hvis du har den valgfrie kjøleenheten, plasserer du kjølevæskeslangekoblingene (5, 6) inn i sporet og gjennom åpningen.

>>  Klem sammen fjærfestet for å få slangkoblingene på plass. Når du løsner fjæren, må du se etter at fjærfestet låses på plass i sporene til slangekoblingen.

6.

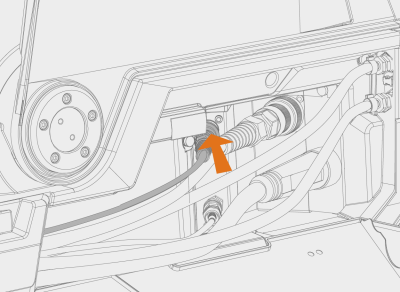

Hvis du har spenningsfølerkabelen (1) i bruk, kobler du den til spenningsfølerkabelkontakten inne i skapet.

Den separate spenningsfølerkabelen støttes bare av Pulse+-strømkilder.

7.

Sikre strekkavlastningen for kabelen.

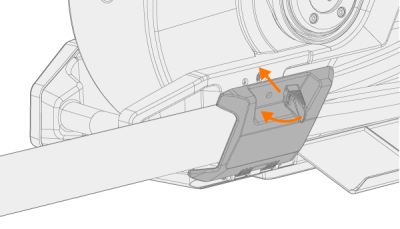

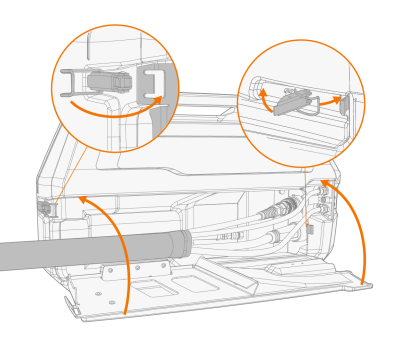

>>  X5 Wire Feeder 200: Legg kabelen i sporet på trådmateren, og fest den ved å lukke luken og låse sperreanordningene.

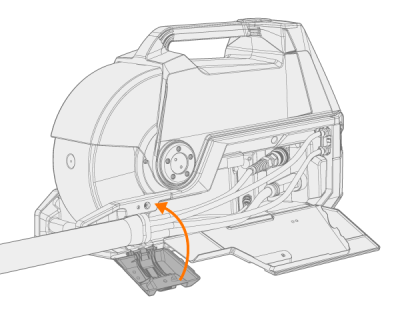

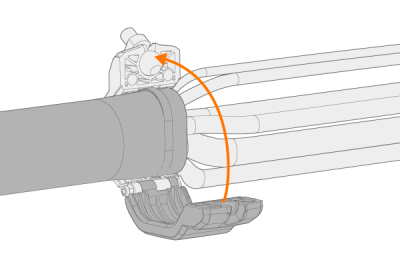

>>  X5 Wire Feeder 300: Sett kabelens strekkavlastningsblokk i spalten på trådmateren og fest den på plass ved å lukke og låse strekkavlastningslåsen.

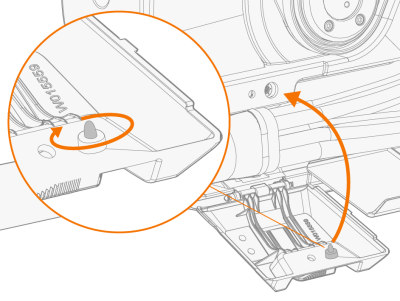

Kontroller at den ekspanderende låseknotten er godt festet. Etterstram ved behov:

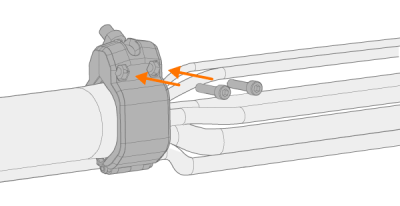

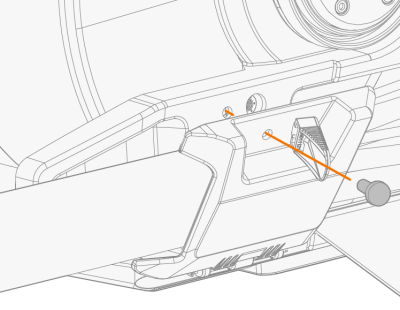

Tips: Ekstra feste for X5 Wire Feeder 300-strekkavlastning (M6x16-skrue), valgfritt:

8.

X5 Wire Feeder 300: Lukk og lås døren på kabelkabinettet.

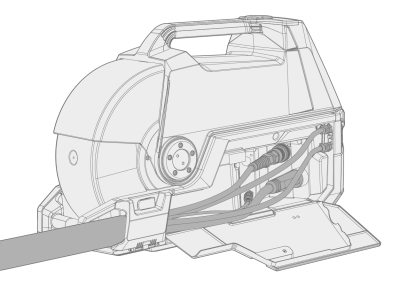

Når kablene kobles til trådmateren, plasser kablene på en ryddig måte slik at dekselet kan lukkes ordentlig.

Mellomlederen blir varm under sveising. Døren til trådmaterens kabelskap må holdes lukket under sveising, og kablene må håndteres med varsomhet hvis skapdøren åpnes rett etter sveising.

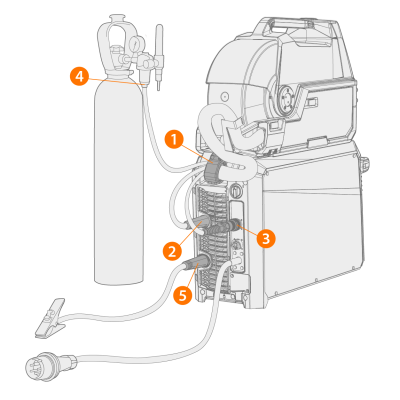

Koble mellomleder- og jordkabelen til strømkilden

1.

Fest kabelens strekkavlastning (1) til den bakre festeplaten.

2.

Koble sveisestrømkabelen til den positive (+) kontakten (2) på strømkilden.

3.

Koble jordkabelen til den negative (−) polen (5) på strømkilden.

4.

Koble kontrollkabelen (3) til strømkilden.

5.

Koble dekkgasslangen (4) til gassflasken.

6.

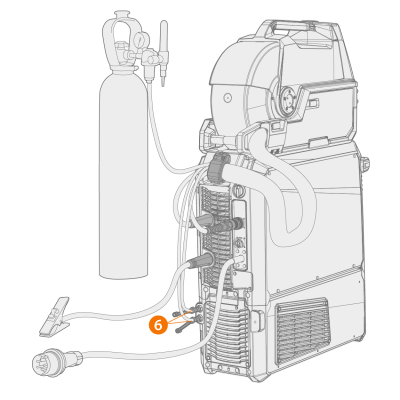

Hvis du har den valgfrie kjøleenheten, tilkoble kjølevæskeslangene (6). Slangene er fargekodet.

7.

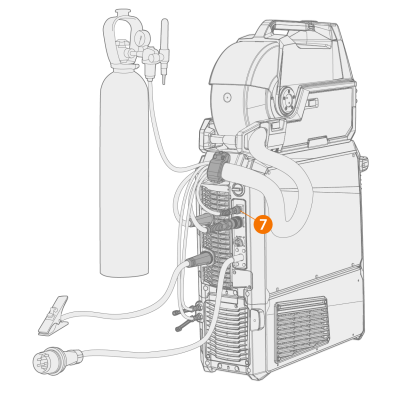

Bare Pulse+-strømkilde: Hvis spenningsfølerkabelen er i bruk, kobler du den til kontakten (7) på baksiden av strømkilden.

De fleste MIG/MAG-apparater og sveisetråder kjører trådmatingsenhetens sveisestrømkabel koblet til den positive polen på strømkilden. Polariteten kan velges ved å koble sveisestrømkabelen og jordkabelen henholdsvis til enten den positive eller negative koblingen på strømkilden.

For TIG-sveising må polariteten (+/–) byttes. Polariteten kan velges ved å koble sveisestrømkabelen og jordkabelen henholdsvis til enten den positive eller negative koblingen på strømkilden.

Bruk mellomlederen som er konstruert for to trådmatere, ved installasjon av dobbel trådmater.

Påse at du har koblet og strammet alle kablene forsvarlig.

Bytte strekkavlastning

Ta av og sette på ny strekkavlastning på strømkildeenden av mellomlederen:

1.

2.
