X5 Wire Feeder 300

I denne delen beskrives strukturen til X5 Wire Feeder 300 Manual og 300 AP/APC.

Modellspesifikke variasjoner kan forekomme.

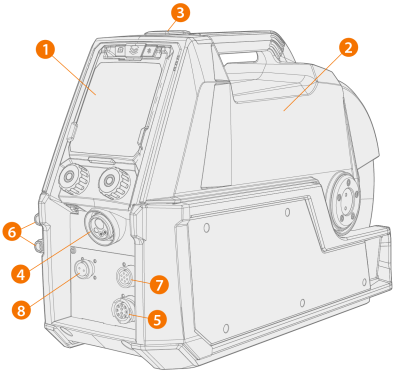

1. Kontrollpanel (og hengslet beskyttelsesdeksel)

>>  Du finner mer informasjon om X5 Wire Feeder 300 AP/APC-betjeningspanelet i AP/APC-betjeningspanel.

>>  Du finner mer informasjon om X5 Wire Feeder 300 Manuell-kontrollpanelet i Manuelt betjeningspanel.

2. Toppdeksel

>>  Dør til trådmaterkabinett

>>  Håndtak

Hold toppdekselet på trådmateren lukket under sveising for å redusere risikoen for skader og støt. La toppdekselet være lukket også ellers for å holde innsiden av trådmateren ren.
Håndtaket er beregnet for bæring over korte avstander. Utstyret kan henges midlertidig etter håndtaket med stropper (f.eks. for flytting).
3. Lås til toppdeksel
4. Eurokobling for sveisepistol
5. Kontrollkabelkontakt
6. Koblinger til inn- og utløpsslangene for kjølevæske (fargekodet)
7. Synkroniseringstilkobling for mellommater
8. Bare X5 Wire Feeder 300 AP/APC: Kontakt for spenningsfølerkabel
Se betjeningspanelinnstillingene for støttede mellommatere.

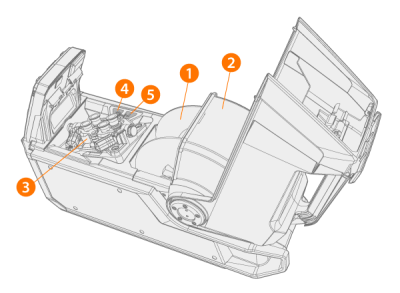

Innvendig trådmater (trådmaterkabinett)

1. Trådspole

>>  Se Trådspoler og nav (300) for mer informasjon om trådspolene.

2. Låsedeksel for trådspole
3. Trådmaterens matemekanisme
4. Trådmatingsknapp

>>  Mat frem sveisetråden (med lysbuen av).

5. Gasstestknapp

>>  Test dekkgasmengden og spyl gjennom gasslangen.

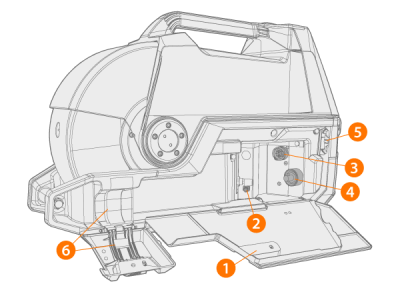

Innvendig trådmater (mellomlederkobling)

1. Dør og sperre til mellomlederkabinett
2. Hurtigkobling for dekkgasslange
3. Kontrollkabelkontakt
4. Kabelkobling for sveisestrøm
5. Spor for montering av kjølevæskeslange
6. Strekkavlastning for mellomleder

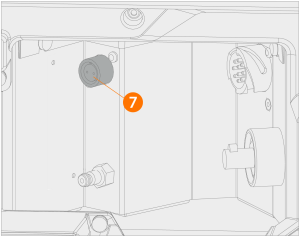

7. X5 Wire Feeder 300 AP/APC: Spenningsføler kabelkontakt for mellomleder

Se X5-mellomkabel og Installere kabler for mer informasjon om installering og tilkobling av kablene.

Dersom innebygd flowmeter for gass er inkludert, er dette plassert bak mellomkabelluken.

Tilbehør for feste av trådmater

X5 Wire Feeder 300 kan installeres på toppen av X5-strømkilden ved hjelp av følgende sett for festetilbehør:

• Faste festeplater og låsemekanisme for én trådmater
• Svingplate med låsemekanisme for én trådmater
• Dobbel svingplate med to låsemekanismer for to trådmatere
• Svingplate med avlastnigsarm for én trådmater.
