X5-mellomkabel

X5 FastMig-mellomledere leveres i flere forskjellige lengder og konfigurasjoner i henhold til ditt oppsett av utstyr.

For å installere mellomleder, se Installere kabler (X5 WF 200, X5 WF 300, X5 WF HD300) og Montering av kabler (X5 WF HD200).

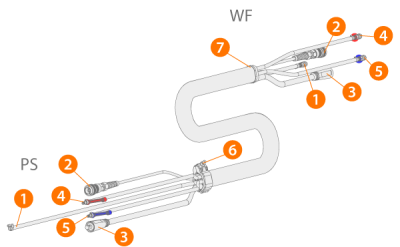

Med vannkjøling

(PS = strømkildeenden av mellomlederen, WF = trådmaterenden av mellomlederen.)

1. Dekkgasslange
2. Kontrollkabel
3. Sveisestrømkabel
4. Kjølevæskeslange (uttak/inntak, fargekodet)
5. Kjølevæskeslange (uttak/inntak, fargekodet)
6. Strekkavlastningskrage (i strømkildeenden)
7. Strekkavlastningsblokk (i trådmaterenden).

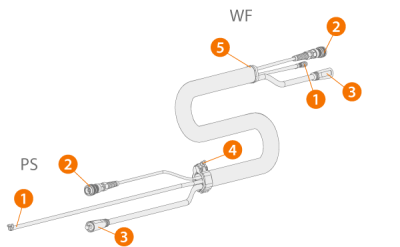

Uten vannkjøling

(PS = strømkildeenden av mellomlederen, WF = trådmaterenden av mellomlederen.)

1. Dekkgasslange
2. Kontrollkabel
3. Sveisestrømkabel
4. Strekkavlastningskrage (i strømkildeenden)
5. Strekkavlastningsblokk (i trådmaterenden).

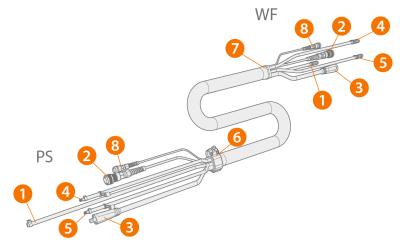

Med spenningsfølerkabel og vannkjøling

(PS = Strømkildeenden av mellomkabelen, WF = Trådmaterenden av mellomkabelen.)

1. Dekkgasslange
2. Kontrollkabel
3. Sveisestrømkabel
4. Kjølevæskeslange (utløp/innløp, fargekodet)
5. Kjølevæskeslange (utløp/innløp, fargekodet)
6. Strekkavlastningskrage (ved strømkildeenden)
7. Strekkavlastningsblokk (ved trådmaterenden)
8. Spenningsfølerkabel.

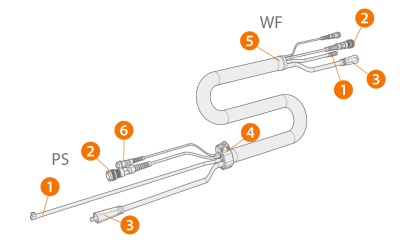

Med spenningsfølerkabel, uten vannkjøling

(PS = Strømkildeenden av mellomkabelen, WF = Trådmaterenden av mellomkabelen.)

1. Dekkgasslange
2. Kontrollkabel
3. Sveisestrømkabel
4. Strekkavlastningskrage (ved strømkildeenden)
5. Strekkavlastningsblokk (ved trådmaterenden)
6. Spenningsfølerkabel.

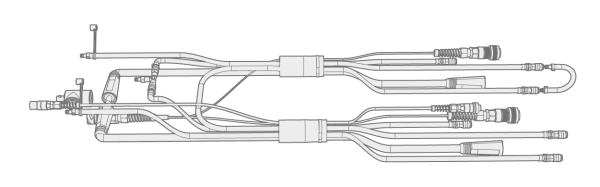

Adapterkabel for installasjon av dobbel trådmater

Adapterkabelen for installasjon av dobbel trådmater deler én mellomleder på to trådmatere.

Spesifikasjoner for mellomleder

Kabel Kabeltype*

Kabellengde

 Kjøling Kontakttyper
X57002MW 70 mm2 2 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57005MW 70 mm2 5 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57010MW 70 mm2 10 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57015MW 70 mm2 15 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57020MW 70 mm2 20 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57030MW 70 mm2 30 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57040MW 70 mm2 40 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X57002MG 70 mm2 2 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57005MG 70 mm2 5 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57010MG 70 mm2 10 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57015MG 70 mm2 15 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57020MG 70 mm2 20 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57025MG 70 mm2 25 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57030MG 70 mm2 30 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57035MG 70 mm2 35 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X57005MWV 70 mm2 5 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X57010MGV 70 mm2 10 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm), 2-pins (spenningføler)
X57010MWV 70 mm2 10 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X57002MGV 70 mm2 2 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm), 2-pins (spenningføler)
X57002MWV 70 mm2 2 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X57005MGV 70 mm2 5 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm), 2-pins (spenningføler)
X57020MGV 70 mm2 20 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm), 2-pins (spenningføler)
X57020MWV 70 mm2 20 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X57030MGV 70 mm2 30 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm), 2-pins (spenningføler)
X57030MWV 70 mm2 30 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X59502MW 95 mm2 2 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X59502MWV 95 mm2 2 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm), 2-pins (spenningføler)
X59505MW 95 mm2 5 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X59510MW 95 mm2 10 m Vannkjølt 10-pins (kontroll), hurtig (vann/gass), DIX (strøm)
X59502MG 95 mm2 2 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X59505MG 95 mm2 5 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)
X59510MG 95 mm2 10 m Gasskjølt 10-pins (kontroll), hurtig (gass), DIX (strøm)

*Sveisestrømkabel
