Montering av kabler (X5 WF HD200)

Koble mellomlederen til trådmateren først og så til strømkilden. For beskrivelse av kontakter og deres plassering, se X5 Wire Feeder HD200.

Koble mellomleder til trådmateren

1.

Koble sveisestrømkabelen til trådmateren. Skyv kabelen så langt den går og vri koblingen med urviseren for å stramme kabelen på plass.

Stram sveisestrømkabelen så godt du kan for hånd. Hvis koblingen til sveisekabelen er løs, kan den bli overopphetet.

2.

Skyv dekkgass-slangen til dekkgass-slangekoblingen slik at den låses fast.

3.

Koble kontrollkabelen til koblingen. Roter kragen med urviseren for å feste den.

4.

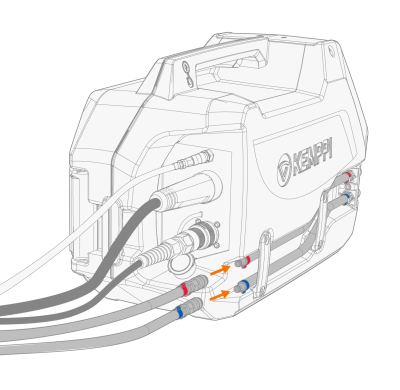

Hvis du har kjøleenheten (ekstrautstyr), kobler du væskekjøleenhetens slanger til fortsettelsesslangekontaktene. Utløps- og innløpskoblingene er fargekodet.

5.

Sikre strekkavlastningen for kabelen.

>>  Løsne skruene på strekkavlastningsblokken for å åpne den øverste delen. Plasser deretter kabelpakken på blokken, og fest den ved å lukke toppseksjonen og sette skruene på plass igjen.

>>  Hvis det ikke allerede er gjort, kobler du strekkavlastningsblokken til grensesnittet på baksiden av trådmateren.

Når du kobler kablene til trådmateren, må du legge kablene pent.

Mellomlederen varmes opp under sveisingen, og kablene må håndteres med forsiktighet.

Koble mellomleder- og jordkabelen til strømkilden

1.

Fest kabelens strekkavlastning (1) til den bakre festeplaten.

2.

Koble sveisestrømkabelen til den positive (+) kontakten (2) på strømkilden.

3.

Koble jordkabelen til den negative (−) polen (5) på strømkilden.

4.

Koble kontrollkabelen (3) til strømkilden.

5.

Koble dekkgasslangen (4) til gassflasken.

6.

Hvis du har den valgfrie kjøleenheten, tilkoble kjølevæskeslangene (6). Slangene er fargekodet.

De fleste MIG/MAG-apparater og sveisetråder kjører trådmatingsenhetens sveisestrømkabel koblet til den positive polen på strømkilden. Polariteten kan velges ved å koble sveisestrømkabelen og jordkabelen henholdsvis til enten den positive eller negative koblingen på strømkilden.

For TIG-sveising må polariteten (+/–) byttes. Polariteten kan velges ved å koble sveisestrømkabelen og jordkabelen henholdsvis til enten den positive eller negative koblingen på strømkilden.

Bruk mellomlederen som er konstruert for to trådmatere, ved installasjon av dobbel trådmater.

Påse at du har koblet og strammet alle kablene forsvarlig.

Bytte strekkavlastning

Ta av og sette på ny strekkavlastning på strømkildeenden av mellomlederen:

1.

2.
