X5 Wire Feeder HD200

Dette avsnittet beskriver strukturen til X5 Wire Feeder HD200 Manual, AP og APC.

Hold dekslene på trådmateren lukket under sveising for å redusere risikoen for skader og støt. La dekslene være lukket også ellers for å holde innsiden av trådmateren ren.

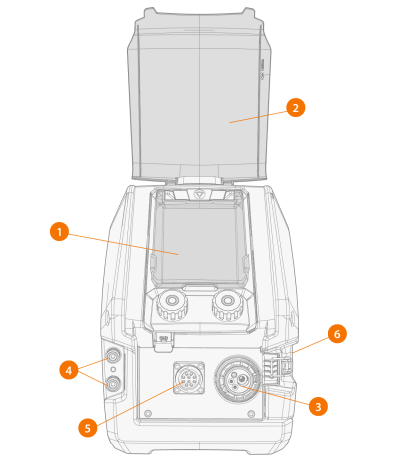

1. Betjeningspanel (og deksel til betjeningspanelets display *)

>>  Du finner mer informasjon om X5 Wire Feeder HD200 Manual-betjeningspanelet i Betjeningspanel for X5 WF 300 Manual og HD200 Manual.

>>  Du finner mer informasjon om X5 Wire Feeder HD200 AP/APC-betjeningspanelet i AP/APC-betjeningspanel.

2. Deksel til betjeningspanel
3. Eurokobling for sveisepistol
4. Koblinger til inn- og utløpsslangene for kjølevæske (fargekodet)
5. Kontrollkabelkontakt (10-pinners)
6. Skap for trådmater og lås for skapdør.

* Deksel til display og betjeningspanel leveres som standard. Begge kan fjernes i henhold til dine behov.

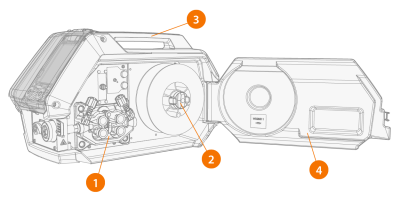

Skap for trådmater

1. Trådmaterens matemekanisme
2. Trådspolenav

>>  Se Trådspole og nav (200) for mer informasjon om trådspolene.

3. Håndtak for trådmater
4. Dør til trådmaterkabinett

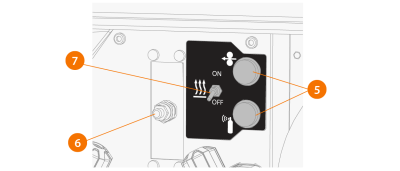

5. Knapper for trådrykk og gasstest
6. Regulatorventil for dekkgass
7. Bryter for varmeelement i mateskapet (varmeelement i mateskapet er ekstrautstyr).
En separat modellversjon med innebygd flowmeter for gass er også tilgjengelig. I så fall erstattes gasstrømregulatoren med en knott for justering av flowmeter og skala.

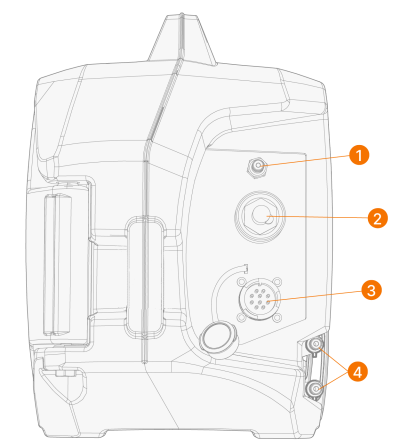

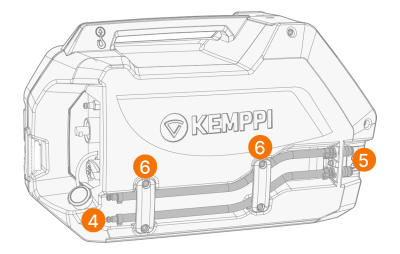

Mellomlederkoblinger

1. Hurtigkobling for dekkgasslange
2. Tilkobling for sveisestrømkabel (DIX)
3. Kontrollkabelkontakt
4. Koblinger for kjølevæskeslanger *
5. Holder til koblingen for kjølevæskeinnløp og -utløp
6. Braketter for kjølevæske.

* Med X3 HD200 trådmater er kjølevæskeslangene koblet til fortsettelsesslangene som er trådstyrt foran.

Se X5-mellomkabel og Montering av kabler (X5 WF HD200) for mer informasjon om installering og tilkobling av kablene.

Tilbehør for feste av trådmater

X5 Wire Feeder HD200 kan utstyres med beskyttelsesmeiere for ekstra beskyttelse og installasjonsalternativer. Når beskyttelsesmeiene brukes, kan X5 Wire Feeder HD200 også installeres på toppen av X5 strømkildene ved hjelp av de samme tilbehørssettene som for X5 Wire Feeder 300. Med beskyttelsesmeiene er det også mulig å koble direkte til trådmaterens vogn og 2-hjuls vogn.
