X5 Wire Feeder 200
Denne delen beskriver strukturen til X5 Wire Feeder 200 Manuell.
|
Hold dekslene på trådmateren lukket under sveising for å redusere risikoen for skader og støt. La dekslene være lukket også ellers for å holde innsiden av trådmateren ren. |
|
Håndtaket er beregnet for bæring over korte avstander. Utstyret kan henges midlertidig etter håndtaket med stropper (f.eks. for flytting). |

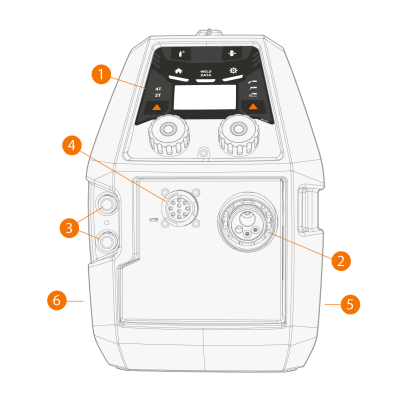

>> Du finner mer informasjon om X5 Wire Feeder 200 Manuell-kontrollpanelet i Manuelt betjeningspanel.
|
2.
|
Eurokobling for sveisepistol |
|
3.
|
Koblinger til inn- og utløpsslangene for kjølevæske (fargekodet) |

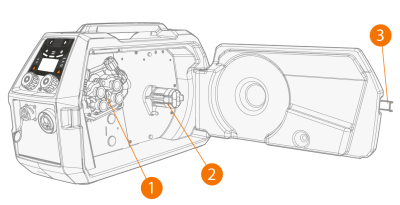

Innvendig trådmater (trådmaterkabinett)
|
1.
|
Trådmaterens matemekanisme |
>> Se Trådspole og nav (200) for mer informasjon om trådspolene.
|
3.
|
Dørsperre på trådmaterkabinett |

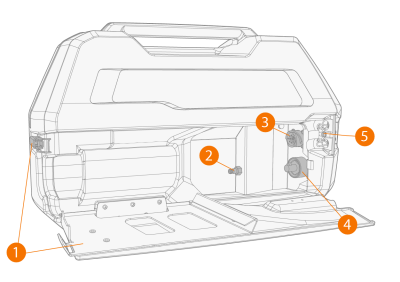

Innvendig trådmater (mellomlederkobling)
|
1.
|
Luke og låsesperre for mellomledertilkobling |
>> Bakre del av luken fungerer samtidig som strekkavlastning for kabelen
|
2.
|
Hurtigkobling for dekkgasslange |
|
4.
|
Kabelkobling for sveisestrøm |
|
5.
|
Spor for montering av kjølevæskeslange |
For mer informasjon om installering og tilkobling av kablene, se X5-mellomkabel og Installere kabler .
Tilbehør for feste av trådmater
X5 Wire Feeder 200 kan utstyres med en stålrørramme for ekstra beskyttelse og flere installasjonsmuligheter. Med stålrørrammen kan X5 Wire Feeder 200 også monteres oppå X5-strømkildene ved hjelp av de samme settene for festetilbehør som brukes på X5 Wire Feeder 300.
