X5 Wire Feeder HD300

Denne delen beskriver strukturen til X5 Wire Feeder HD300.

Modellspesifikke variasjoner kan forekomme.

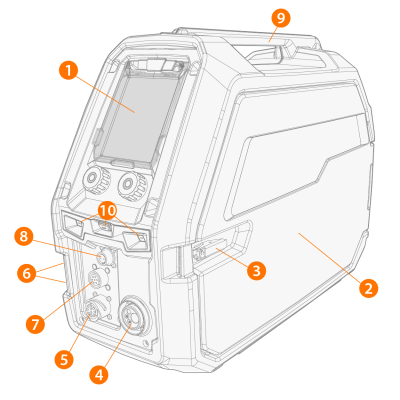

X5 Wire Feeder HD300:

1. Kontrollpanel (og hengslet beskyttelsesdeksel)

>>  Du finner mer informasjon om X5 Wire Feeder 300 Manuell-kontrollpanelet i Manuelt betjeningspanel.

>>  Du finner mer informasjon om X5 Wire Feeder 300 AP/APC-betjeningspanelet i AP/APC-betjeningspanel.

2. Dør til trådmaterkabinett
Hold skapdøren til trådmateren lukket under sveising for å redusere risikoen for skader og støt. La skapdøren være lukket også ellers for å holde innsiden av trådmateren ren.
3. Dørsperre på trådmaterkabinett
4. Eurokobling for sveisepistol
5. Kontrollkabelkontakt
6. Koblinger til inn- og utløpsslangene for kjølevæske (fargekodet)
7. Synkroniseringstilkobling for mellommater
Du finner en komplett liste over mellommatere som støttes, i AP/APC-betjeningspanel: Enhetsinnstillinger.
8. Bare AP/APC-modeller: Kontakt for spenningsfølerkabel
9. Håndtak
Å henge utstyret fra håndtaket med dedikert opphengstilbehør (dvs. for løfting eller flytting) er mulig.
10. LED-arbeidslys med lysbryter i midten

>>  Lysbryter: Første trykk slår på lysene (full lysstyrke), andre trykk dimmer lysene (middels lysstyrke), tredje trykk slår av lysene

>>  Inkluderer et innebygd batteri (batteriet lades når utstyret er koblet til nettstrøm).

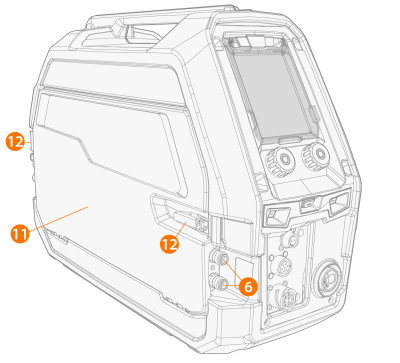

11. Skapluken til mellomkabelen
12. Skaplukelåser til mellomkabelen

Innvendig trådmater (trådmaterkabinett)

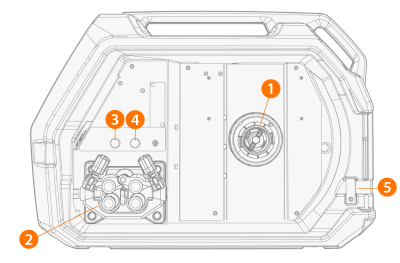

1. Trådspolenav

>>  Se Installere og skifte tråd (X5 WF HD300) for mer informasjon om trådspolen.

2. Trådmaterens matemekanisme
3. Gasstestknapp

>>  Test dekkgasmengden og spyl gjennom gasslangen.

4. Trådfremmatingsknapp

>>  Mat frem sveisetråden (med lysbuen av).

5. Åpning for trådtønne sett (tilvalg)

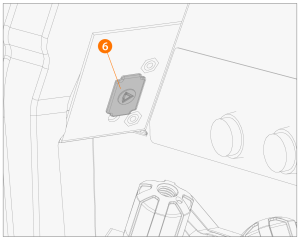

6. USB-kobling

>>  For oppdatering av programvare/firmware.

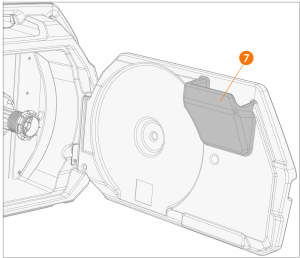

7. Oppbevaring av deler

>>  For midlertidig oppbevaring av mindre gjenstander.

Dersom flowmeteret for gass (tilvalg) brukes, er dette også plassert i trådmaterskapet.

Innvendig trådmater (mellomlederkobling)

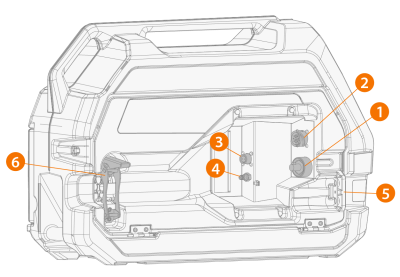

1. Kabelkobling for sveisestrøm
2. Kontrollkabelkontakt
3. Kontakt for spenningsfølerkabel
4. Hurtigkobling for dekkgasslange
5. Spor for montering av kjølevæskeslange
6. Strekkavlastning for mellomkabel (justerbar)

For mer informasjon om installering og tilkobling av kablene, se X5-mellomkabel og Installere kabler .

Med X5 Wire Feeder HD300 åpnes trådmaterskapets dør på siden. Dette bør tas i betraktning når du vurderer å installere et dobbelt trådmateroppsett på en dobbel roterende plate.
