Installere og skifte tråd (X5 WF HD300)
Denne delen beskriver hvordan du installerer tråden og spolen på X5 Wire Feeder HD300.
|
Fest sveisepistolen på trådmateren før du setter inn trådspolen. |
|
|
Når du bytter trådspolen, fjerner du gjenværende sveisetråd fra sveisepistolen og matemekanismen før du tar ut trådspolen. |
Slik fjerner du trådspolen:
|
1.
|
Åpne døren på trådmaterskapet. |
|
2.
|
Løsne og demonter spolefestet og ta ut trådspolen. |
Slik installerer du en ny trådspole:
|
1.
|
Åpne døren på trådmaterskapet. |
|
2.
|

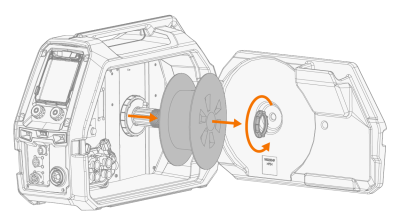

Sett trådspolen på spolenavet. Fest trådspolen på plass ved å sette inn og stramme spolefestet. |
|
Pass på at trådspolen vender riktig vei, og at sveisetråden mates fra bunnen av spolen til matehjulene. |
|
3.
|
Om nødvendig justerer du spolebremsen ved å dreie på spolebremsens strammeknott som du finner midt på spolenavet. |
Slik installerer du sveisetråden:
|
1.
|
Løs enden av sveisetråden fra spolen og kapp av en eventuelt deformert del slik at enden blir rett. |
|
|
Pass på at sveisetråden ikke glipper av spolen når den frigis. |
|
2.
|
Fil spissen på sveisetråden til den er glatt. |
|
Hvis spissen på sveisetråden har skarpe kanter, kan det skade trådlederen. |
|
3.
|

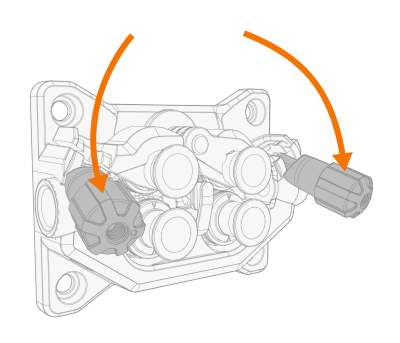

Frigi trykkarmene for å la matehjulene gå fra hverandre. |
|
4.
|

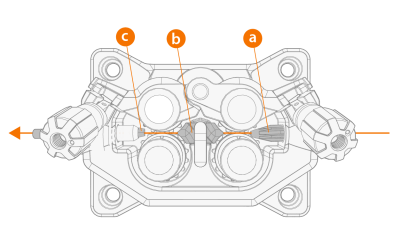

Før sveisetråden gjennom bakre styrerør (a) og midtre styrerør (b) inn i fremre styrerør (c) som styrer sveisetråden til sveisepistolen. |
|
5.
|
Skyv sveisetråden for hånd inn i pistolen slik at ledningen når trådlederen (ca. 20 cm). |
|
6.
|

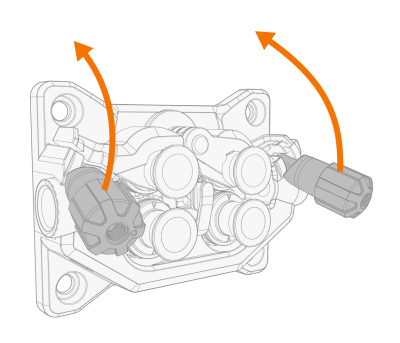

Lukk trykkarmene slik at sveisetråden låses mellom matehjulene. Påse at sveisetråden sitter i matehjulsporene. |
|
7.
|

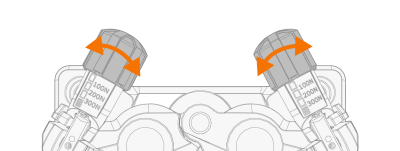

Juster trykket på matehjulene med justeringsskruene. Trykket skal være likt på begge matehjulparene. |
De graderte skalaene på pressarmene angir trykket mot matehjulene. Juster trykket på matehjulene i henhold til tabellen under.
| Massivtråd Fe/Ss |
V-spor
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metallpulver- og slaggende rørtråd (MC/FC) |
V-spor, riflet
 |
≥ 1.2 |
1.0−2.0 |
| Selvbeskyttende (gassløs) |
V-spor, riflet
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
U-spor
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Ved for høyt trykk blir sveisetråden klemt flat og belagte sveisetråder eller rørtråder kan bli skadet. For høyt trykk medfører dessuten unødvendig slitasje på matehjulene og øker belastningen på girkassen. |
|
8.
|

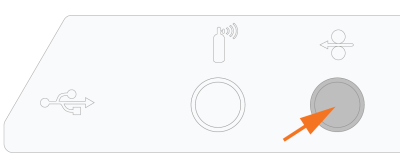

Trykk på fremmatingsknappen for å mate sveisetråden inn i sveisepistolen. Stopp når tråden har nådd kontaktrøret på sveisepistolen. |
|
Følg med på når tråden har nådd kontaktrøret og kommer ut av pistolen. |
|
9.
|
Før du begynner å sveise, må du forsikre deg om at sveiseparametrene og -innstillingene på kontrollpanelet stemmer med det ønskede sveiseoppsettet ditt. |
>> Se Bruke X5 AP/APC-betjeningspanelet for mer informasjon.
