Installere og bytte matehjul

Installasjonsmetoden som beskrives her, er den samme for både X5 Wire Feeder 200 og X5 Wire Feeder 300. Utseende og plassering kan variere avhengig av modell.

Skift ut trådmatehjulet når materialet og diameteren på sveisetråden endres.

Velg det nye trådmatehjulet i henhold til tabellene her: Forbruksmaterialer for trådmater.

Slik bytter du trådmatehjul:

1.

Åpne trådmaterkabinettet.

2.

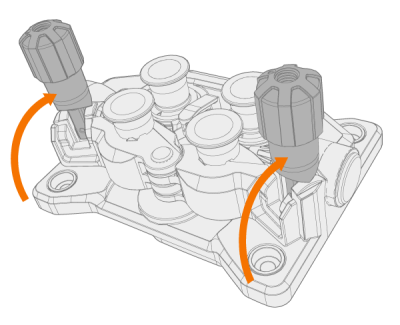

Løsne trykkhåndtakene på trådmateverket.

3.

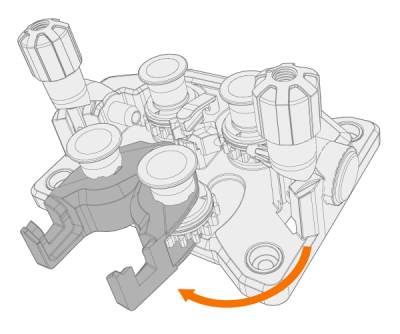

Åpne låsearmene for å frigjøre matehjulene.

4.

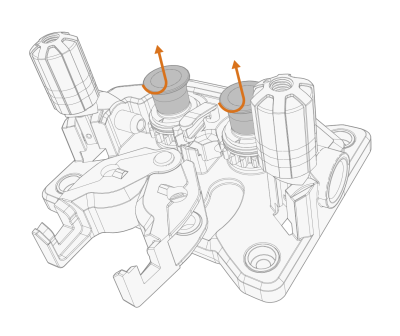

Fjern trykkmatehjulets monteringsbolter ved å trekke i dem.

Trykkhjulenes monteringspinner har egne sentralaksler påmontert, mens drivhjulenes sentralaksler fungerer som drivaksler som er festet direkte til trådmateverket/motoren.

5.

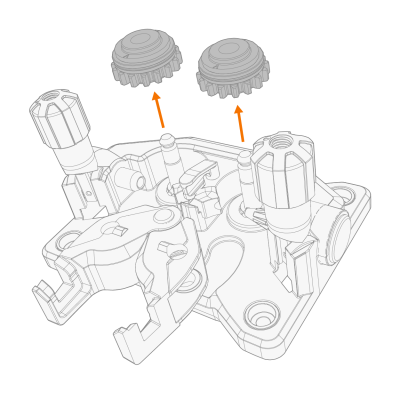

Fjern trykkmatehjulene.

6.

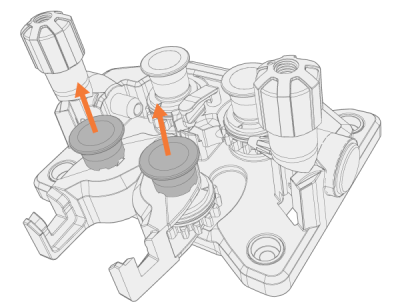

Fjern monteringshettene på matehjulene ved å vri og trekke i dem.

7.

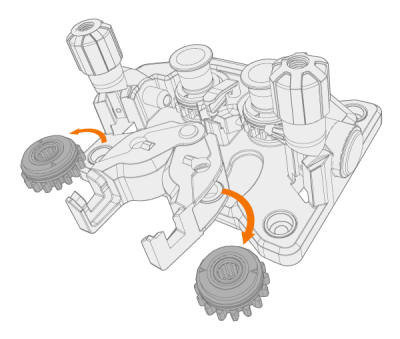

Fjern matehjulene.

8.

Følg de forrige trinnene i motsatt rekkefølge for å installere matehjulene. Innrett utsparingen nederst på drivhjulet med pinnen på drivakselen.

9.

Sett monteringshettene og monteringspinnene på igjen for å låse driv- og trykkhjulene på plass.

10.

Lukk låsearmene og senk trykkhåndtakene ned på matehjulene. For mer informasjon om trådinstallasjonen, se Installere og skifte tråd (X5 WF 300) og Installere og skifte tråd (X5 WF 200) .

11.

Lukk trådmaterkabinettet.
