Installere og skifte tråd (X5 WF 300)
Denne delen beskriver hvordan du installerer tråden og spolen på X5 Wire Feeder 300.
|
Fest sveisepistolen på trådmateren før du setter inn trådspolen. |
|
|
Når du bytter trådspolen, fjerner du gjenværende sveisetråd fra sveisepistolen og matemekanismen før du tar ut trådspolen. |
|
Forsikre deg alltid om at matehjulene er egnet for den aktuelle sveisetråden (diameter og materiale). Se også Installere og bytte matehjul. |
Slik fjerner du trådspolen:
| 1. | Åpne toppdekselet på trådmateren. |
| 2. | Skyv låsedekselet for trådspolen bakover. |

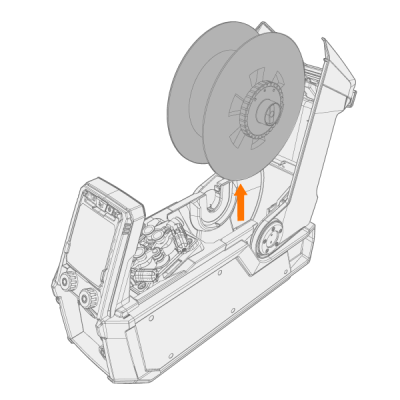

| 3. | Fjern trådspolen fra trådmateren. |
| 4. | For å fjerne spolebremsnavet løser du strammeknappen midt på bremsen og drar bremsehalvdelene fra hverandre. |
Slik installerer du en ny trådspole:
| 1. | Åpne toppdekselet på trådmateren og låsedekselet på trådspolen. |

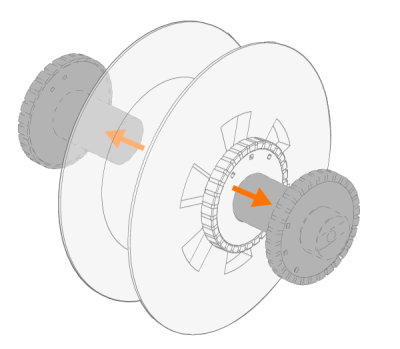

| 2. | Fest de to halvdelene av trådspolebremsen til den nye trådspolen ved å skyve dem sammen inni trådspolen. Fest dem ved å vri strammeknappen midt på bremsen. |
|
|
Fest spolebremsnavet til trådspolen slik at strammerattet befinner seg på høyre side sett forfra. |
| 3. | Plasser trådspolen i sporet. |
|
|
Pass på at trådspolen vender riktig vei, og at sveisetråden går fra toppen av spolen til matehjulene. |

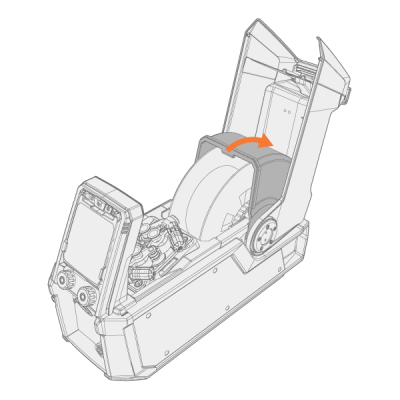

| 4. | Fest trådspolen på plass ved å lukke låsedekselet på trådspolen. |
Slik installerer du sveisetråden:
| 1. | Løs enden av sveisetråden fra spolen og kapp av en eventuelt deformert del slik at enden blir rett. |
|
|
Pass på at sveisetråden ikke slipper av spolen når den frigis. |
| 2. | Fil spissen på sveisetråden til den er glatt. |
|
|
Hvis spissen på sveisetråden har skarpe kanter, kan det skade trådlederen. |
| 3. | Frigi trykkarmene for å la matehjulene gå fra hverandre. |

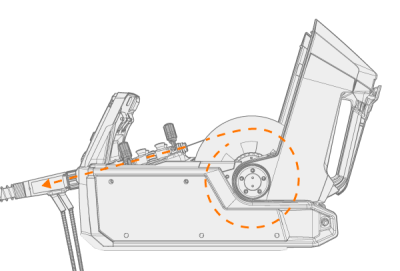

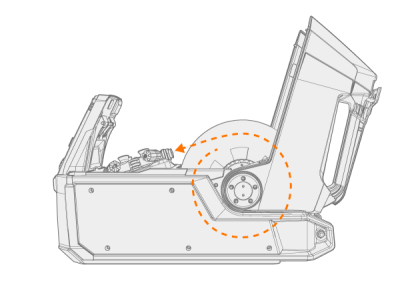

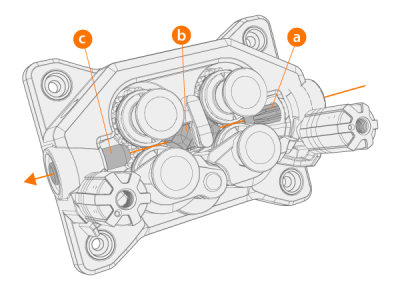

| 4. | Før sveisetråden gjennom bakre styrerør (a) og midtre styrerør (b) inn i fremre styrerør (c) som styrer sveisetråden til sveisepistolen. |
| 5. | Skyv sveisetråden for hånd inn i pistolen slik at ledningen når trådlederen (ca. 20 cm). |

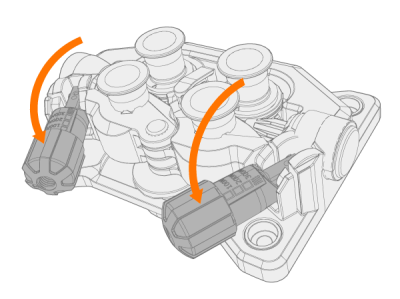

| 6. | Lukk trykkarmene slik at sveisetråden låses mellom matehjulene. Påse at sveisetråden sitter i matehjulsporene. |

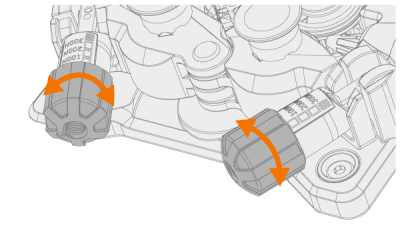

| 7. | Juster trykket på matehjulene med justeringsskruene. Trykket skal være likt på begge matehjulparene. |
De graderte skalaene på pressarmene angir trykket mot matehjulene. Juster trykket på matehjulene i henhold til tabellen under.
| Sveisetråd | Matehjulprofil | Sveisetråddiameter (mm) | Justering (x100N) |
|---|---|---|---|
| Massivtråd Fe/Ss | V-spor |
0.8−1.0 | 1.5−2.0 |
| ≥ 1.2 | 2.0−2.5 | ||
| Metallpulver- og slaggende rørtråd | V-spor, riflet |
≥ 1.2 | 1.0−2.0 |
| Selvbeskyttende (gassløs) | V-spor, riflet |
≥ 1.6 | 2.0−3.0 |
| Aluminium | U-spor |
1.0 | 0.5−1.0 |
| 1.2 | 1.0−1.5 | ||
| 1.4 | 1.5−2.0 | ||
| ≥ 1.6 | 2.0−2.5 |
|
|
Ved for høyt trykk blir sveisetråden klemt flat og belagte sveisetråder eller rørtråder kan bli skadet. For høyt trykk medfører dessuten unødvendig slitasje på matehjulene og øker belastningen på girkassen. |

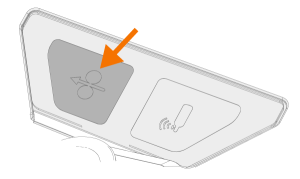

| 8. | Trykk på fremmatingsknappen for å mate sveisetråden inn i sveisepistolen. Stopp når tråden har nådd kontaktrøret på sveisepistolen. |
|
Følg med på når tråden har nådd kontaktrøret og kommer ut av pistolen. |
| 9. | Før du begynner å sveise, må du forsikre deg om at sveiseparametrene og -innstillingene på kontrollpanelet stemmer med det ønskede sveiseoppsettet ditt. |
>> Se Bruke det manuelle X5-kontrollpanelet og Bruke X5 AP/APC-betjeningspanelet for mer informasjon.
