Hot start en kratervulling functies

Met X5 Wire Feeder 200 Manual, 300 Manual en HD300 M kun je de functie kratervulling gebruiken en de parameters aanpassen door op de menuknop Instellingen in het functiepaneel (Het X5 manueel functiepaneel gebruiken) te drukken.

Met X5 Wire Feeder 300 AP/APC kunt u de functies Hot start en Kratervulling gebruiken en hun parameters aanpassen in de Lasparameters-weergave (AP/APC-functiepaneel: Lasparameters).

Raadpleeg Schakelaarlogicafuncties voor de algemene functies van de schakelaarlogica.

Hot start

Wanneer u de hot start-functie gebruikt, begint het lassen met parameterwaarden die verschillen van de waarden voor de rest van de laswerkzaamheden. Deze functionaliteit kan bijvoorbeeld worden gebruikt bij het lassen van dikke materialen, waarbij extra vermogen (hitte) aan het begin zorg draagt voor een hoge laskwaliteit.

Wanneer de 2T-schakelaarlogica wordt gebruikt, is hot start gedurende een van tevoren bepaalde periode van kracht.

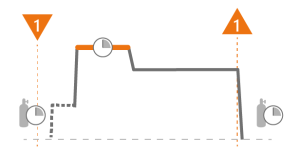

Hot start met 2T:

Wanneer de 4T-schakelaarlogica wordt gebruikt, start Hot start wanneer de schakelaar wordt ingedrukt en het lassen begint, en duurt dit totdat de schakelaar wordt losgelaten.

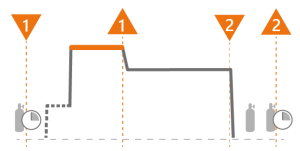

Hot start met 4T:

Extra opmerkingen:

•

De Hot start slope-tijd instelling stelt de overgangstijd van de Hot start fase naar het normale lasstroomniveau in.

•

Het Hot start niveau en de tijd zijn alleen instelbaar in 2T-schakelaarlogica.

•

Hot start fijnafstemming (spanning) is instelbaar met 1-MIG, Pulse, DPulse, WiseThin+ en MAX Speed processen.

Kratervulling (Crater fill)

Wanneer met hoog vermogen wordt gelast, ontstaat meestal een krater aan het einde van de las. De kratervulling-functie verlaagt het lasvermogen / de draadaanvoersnelheid geleidelijk aan het einde van de laswerkzaamheden, zodat de krater kan worden gevuld met een lager vermogensniveau.

Bij gebruik van de 2T-schakelaarlogica wordt de kratervulfunctie gestart wanneer de schakelaar wordt losgelaten. Kratervulling duurt de vooraf gedefinieerde periode.

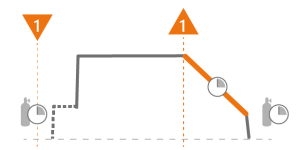

Kratervulling met automatische/synergische MIG processen en 2T:

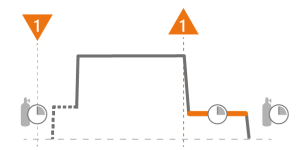

Kratervulling met handmatig MIG-proces en 2T:

Wanneer de 4T schakelaarlogica in gebruik is, wordt door het indrukken van de schakelaar tijdens het lassen de kratervulling gestart. Het systeem blijft op het afwerkniveau voor kratervulling totdat de schakelaar wordt losgelaten. Door de schakelaar los te laten wordt de kratervulling onmiddellijk beëindigd.

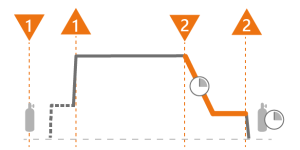

Kratervulling met 4T:

Extra opmerkingen:

•

Kratervulling fijnafstemming (spanning) is instelbaar met 1-MIG, Pulse, DPulse, WiseThin+ en MaxSpeed processen.

•

Bij handmatig MIG-proces kunnen de kratervullingstijd, draadaanvoersnelheid en spanning worden aangepast, maar de instellingen voor het kratervullingsniveau zijn niet beschikbaar.

•

Bij automatische/synergische MIG-processen kunnen de instellingen voor kratervulling fijnafstemming, tijd en niveau worden aangepast, maar de instellingen voor kratervulling draadaanvoersnelheid en spanning zijn niet beschikbaar.

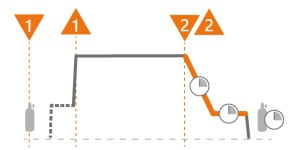

Kratervulling met timer

De timeroptie voor kratervulling is beschikbaar met 4T schakelaarlogica en alleen in automatische/synergische MIG processen. Hiermee kan een vaste duur worden ingesteld voor de kratervulling eindniveau. Als de kratervulfunctie met timer is geselecteerd en de eindkratertijd voor kratervulling is ingesteld, stopt de kratervulling na de vooraf ingestelde duur, zelfs als de schakelaar ingedrukt blijft.

In de timermodus beïnvloedt de parameter Kratervulling eindniveau tijd de duur van het eindniveau, en de parameter Kratervullingstijd beïnvloedt de hellingtijd (de duur van de overgang van het lasniveau of het startniveau van de kratervulling naar het eindniveau).

Als de schakelaar wordt losgelaten en vervolgens weer wordt ingedrukt tijdens het vullen van de krater, wordt het vullen van de krater gestopt.

Extra opmerkingen:

•

Kratervulling fijnafstemming (spanning) is instelbaar met 1-MIG, Pulse, DPulse, WiseThin+ en MaxSpeed processen.

Symbolen:

	Functie		Schakelaar indrukken (omlaag)
	Kruipstart		Schakelaar ontgrendelen (omhoog)
	Ingestelde duur		Voorgas / nagas
