X5 Wire Feeder 300

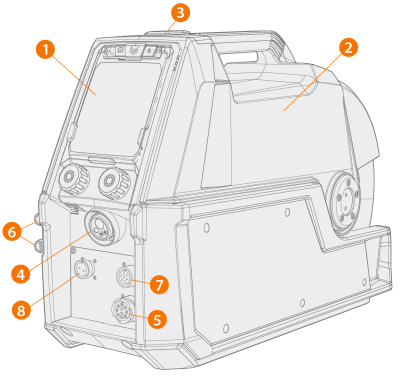

Deze paragraaf beschrijft de structuur van de X5 Wire Feeder 300 Manual en 300 AP/APC.
|
Er kunnen variaties optreden, afhankelijk van het model. |
|
1.
|
Functiepaneel (en scharnierende afdekking van het functiepaneel) |
>> Zie AP/APC-functiepaneel voor meer informatie over het functiepaneel van X5 Wire Feeder 300 AP/APC.
>> Zie Handmatig functiepaneel voor meer informatie over het functiepaneel van de X5 Wire Feeder 300.
>> Compartimentdeur voor draadaanvoerunit
>> Handvat
|
Houd de bovenkap van de draadaanvoerunit tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. De bovenkap moet ook verder gesloten blijven om de binnenkant van de draadaanvoerunit schoon te houden. |
|
|
Het handvat is bedoeld voor handmatig dragen over korte afstanden. Het is toegestaan om de apparatuur tijdelijk met draagbanden aan het handvat op te hangen (bijv. voor verplaatsen). |
|
3.
|
Sluiting van de bovenkap |
|
4.
|
Euro-stekker voor laskabelaansluiting |
|
5.
|
Stuurstroomkabelconnector |
|
6.
|
In- en uitvoerconnectors voor koelvloeistof (met kleurcodering) |
|
7.
|
Aansluiting voor synchronisatie van tussenaanvoerunit |
|
8.
|
Alleen op X5 Wire Feeder 300 AP/APC: Aansluiting voor spanningsmeetkabel |
|
|
Raadpleeg de instellingen op het functiepaneel voor de ondersteunde tussenaanvoerunits. |

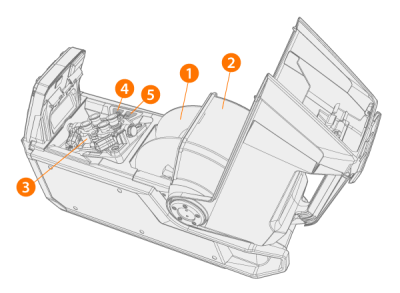

Binnenkant draadaanvoerunit (compartiment draadaanvoerunit)
>> Zie Draadhaspels en naven (300) voor meer informatie over de draadhaspels.
|
2.
|
Vergrendelde kap van draadhaspel |
|
3.
|
Draadaanvoerrolmechanisme |
|
4.
|
Draadin- en -doorvoerknop |
>> De lasdraad aanvoeren (terwijl de boog uit is).
>> Test de beschermgasstroom en spoelt de gasleiding door.

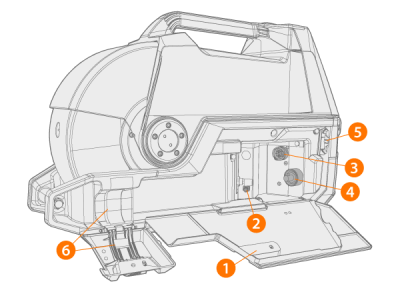

Binnenkant draadaanvoerunit (tussenkabelvak)
|
1.
|
Deur en grendel van het tussenkabelvak |
|
2.
|
Slangconnector beschermgas |
|
3.
|
Stuurstroomkabelconnector |
|
5.
|
Montagesleuf koelvloeistofslang |
|
6.
|
Trekontlasting tussenkabel |
|
7.
|

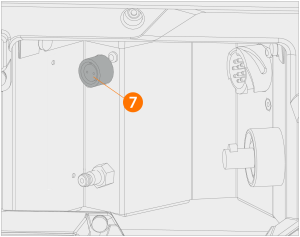

X5 Wire Feeder 300 AP/APC: Aansluiting voor spanningsmeetkabel voor tussenkabel |
Zie X5-tussenkabel en Kabels installeren voor het installeren en aansluiten van de kabels.
Als de ingebouwde rotameter voor gas is inbegrepen, bevindt deze zich ook in de kast met tussenkabels.
Bevestigingsaccessoires draadaanvoerunit
De X5 Wire Feeder 300 kan met de volgende optionele bevestigingsaccessoiresets bovenop een X5-stroombron worden geïnstalleerd:
|
•
|
Vaste bevestigingsplaten en vergrendelmechanisme voor één draadaanvoerunit |
|
•
|
Draaiplateau met vergrendelmechanisme voor één draadaanvoerunit |
|
•
|
Dubbel draaiplateau met twee vergrendelmechanismen voor twee draadaanvoerunits |
|
•
|
Draaiplateau met balansarm voor één draadaanvoerunit. |
