X5 draadaanvoerunit HD200

Dit hoofdstuk beschrijft de structuur van de X5 draadaanvoerunit HD200 handleiding, AP en APC.

Houd de kappen van de draadaanvoerunit tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. Houd de kappen ook op andere momenten gesloten om de binnenkant van de draadaanvoerunit schoon te houden.

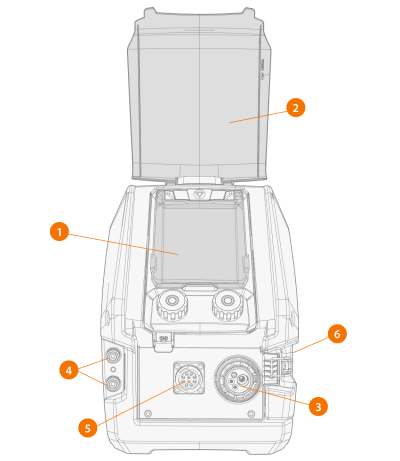

1. Bedieningspaneel (en afdekking display bedieningspaneel *)

>>  Zie Functiepaneel van X5 WF 300 Manual en HD200 Manual voor meer informatie over het functiepaneel van de X5 Wire Feeder HD200 Manual.

>>  Zie AP/APC-functiepaneel voor meer informatie over het functiepaneel van de X5 Wire Feeder HD200 AP/APC.

2. Afdekking functiepaneel *
3. Euro-stekker voor laskabelaansluiting
4. In- en uitvoerconnectors voor koelvloeistof (met kleurcodering)
5. Stuurstroomkabelconnector (10-pins)
6. Draadaanvoerkast en deurgrendel van de kast.

* De afdekkingen van het display en het functiepaneel worden standaard meegeleverd. Beide kunnen naar wens worden verwijderd.

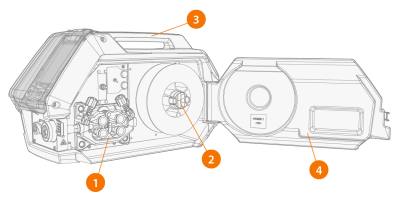

Draadaanvoerkast

1. Draadaanvoerrolmechanisme
2. Draadhaspelnaaf

>>  Zie Draadhaspel en naaf (200) voor meer informatie over de draadhaspels.

3. Handgreep draadaanvoerunit
4. Compartimentdeur voor draadaanvoerunit

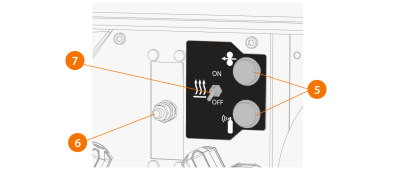

5. Knoppen voor draadin- en -doorvoer en gastest
6. Afscherming gasstroomregelaar klep
7. Schakelaar voor verwarming voor draadaanvoercompartiment (verwarming voor draadaanvoercompartiment is optioneel).
Er is ook een aparte versie verkrijgbaar met een ingebouwde rotameter voor gas. In dat geval wordt de gasstroomregelaar vervangen door de afstelknop en schaal voor de rotameter.

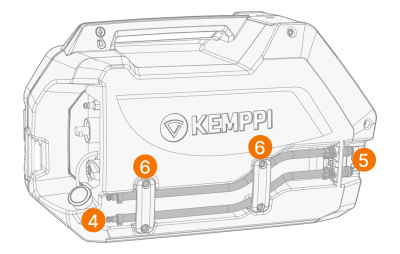

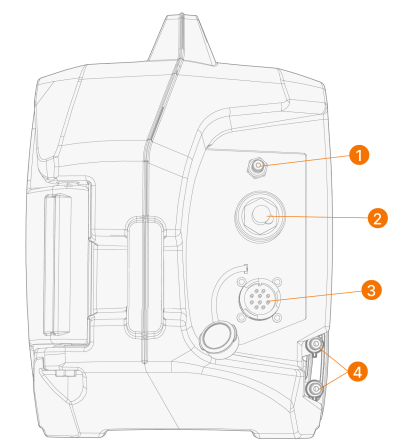

Tussenkabelconnectors

1. Slangconnector beschermgas
2. Laskabel connector (DIX)
3. Stuurstroomkabelconnector
4. Koppelingen voor koelvloeistofslang *.
5. Houder voor koelvloeistof in- en uitlaatconnector
6. Houders voor koelvloeistofleidingen.

* Bij de X3 HD200 draadaanvoerunit worden de koelvloeistofslangen aangesloten op de vervolgslangen die naar voren worden geleid.

Zie X5-tussenkabel en Kabels installeren (X5 WF HD200) voor het installeren en aansluiten van de kabels.

Bevestigingsaccessoires draadaanvoerunit

X5 Wire Feeder HD200 kan worden uitgerust met beschermglijders voor de draadaanvoerunit voor extra bescherming en installatiemogelijkheden. Als de beschermglijders worden gebruikt, kan de X5 draadaanvoerunit HD200 ook bovenop de stroombronnen van de X5 worden geïnstalleerd met dezelfde optionele sets bevestigingsaccessoires als bij de X5 draadaanvoerunit 300. Met de beschermglijders is ook directe aansluiting op de draadaanvoerkar en onderwagen met 2 wielen mogelijk.
