Installazione dei cavi

Collegare il fascio di cavi prima al trainafilo e poi al generatore. Per le descrizioni dei connettori e le relative ubicazioni, fare riferimento a X5 Wire Feeder 200, X5 Wire Feeder 300 o X5 Wire Feeder HD300 (in base al modello del trainafilo).

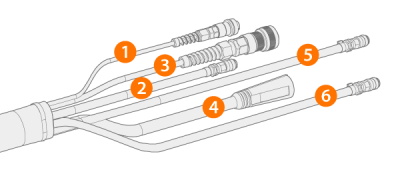

Collegamento del fascio di cavi al trainafilo

1. Aprire lo sportello dello scomparto del filo per accedere ai connettori.
2. Collegare il cavo della corrente di saldatura (4) al trainafilo. Spingere il cavo quanto più possibile in avanti e ruotare il connettore in senso orario per serrare il cavo nel suo alloggiamento.
Serrare a mano il cavo della corrente di saldatura il più saldamente possibile. Se il collegamento del cavo della corrente di saldatura è allentato, potrebbe surriscaldarsi.
3. Premere il tubo flessibile del gas di protezione (2) sul connettore del tubo flessibile del gas di protezione fino a bloccarlo in posizione.
4. Collegare il cavo di controllo (3) al connettore. Ruotare il collare in senso orario per bloccarlo in posizione.

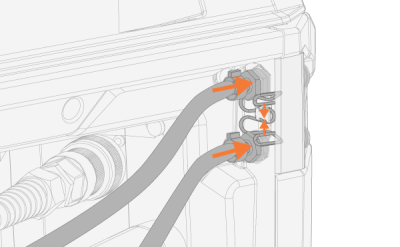

5. Se si dispone dell’unità di raffreddamento, inserire i connettori del tubo flessibile del liquido refrigerante (5 e 6) nella fessura e farli passare attraverso l’apertura.

>>  Comprimere l’elemento di fissaggio a molla così da fissare i connettori dei tubi flessibili. Dopo averlo rilasciato, verificare che l’elemento di fissaggio a molla sia bloccato nelle scanalature dei connettori dei tubi flessibili.

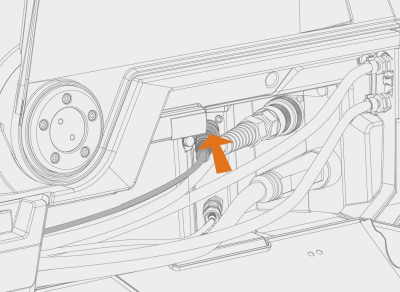

6. Se si utilizza il cavo di rilevamento della tensione (1), collegarlo al connettore del cavo di rilevamento della tensione all'interno dello scomparto.
Il cavo di rilevamento della tensione separato è supportato solo dalle fonti di alimentazione Pulse+.

7. Fissare il pressacavo.

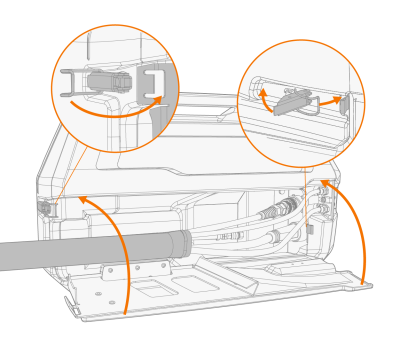

>>  X5 Wire Feeder 200: Posizionare il cavo nella fessura del trainafilo e fissarlo chiudendo lo sportello e bloccando i fermi.

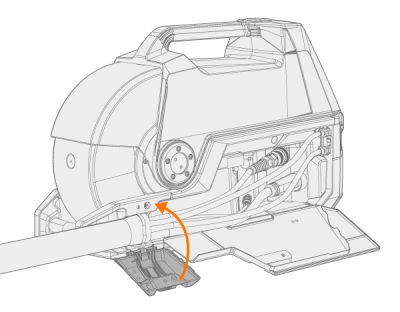

>>  X5 Wire Feeder 300: Posizionare il blocco pressacavo nella fessura del trainafilo e fissarlo chiudendo il fermo del pressacavo.

Verificare il serraggio della manopola di bloccaggio a espansione e serrare se necessario:

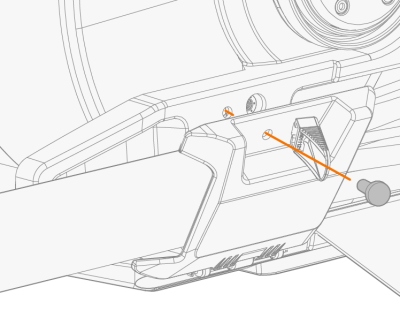

Suggerimento: fissaggio fermacavo per X5 Wire Feeder 300 (vite M6 x 16), facoltativo:

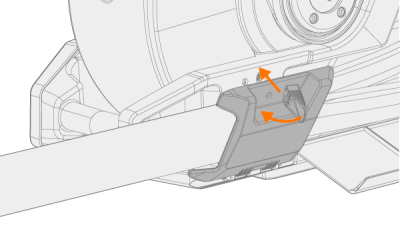

8. X5 Wire Feeder 300: chiudere e bloccare lo sportello dello scomparto del filo.

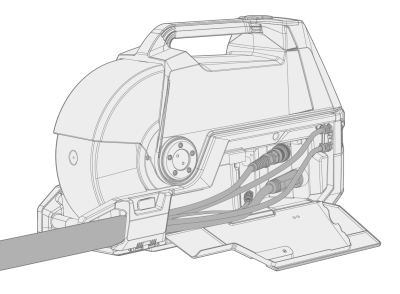

Quando si collegano i cavi al trainafilo, fare passare i cavi in modo ordinato in modo da consentire la chiusura dello sportello dello scomparto del filo.
Durante la saldatura, il fascio di cavi si riscalda. Durante la saldatura lo sportello dello scomparto del filo del trainafilo deve essere tenuto chiuso; se lo sportello dello scomparto viene aperto subito dopo la saldatura, maneggiare i cavi con cautela.

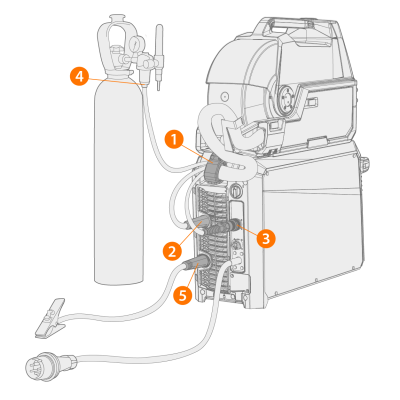

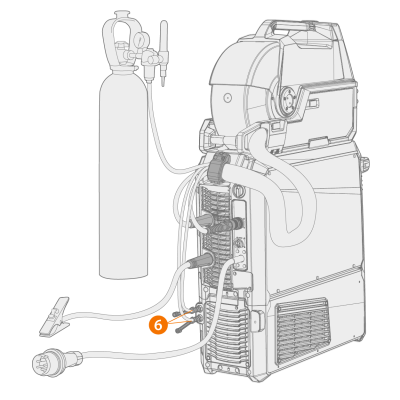

Collegamento del fascio di cavi e del cavo di messa a terra al generatore

1. Fissare il pressacavo (1) alla piastra di fissaggio posteriore.
2. Collegare il cavo della corrente di saldatura al connettore positivo (+) (2) del generatore.
3. Collegare il cavo di messa a terra al connettore negativo (-) (5) del generatore.
4. Collegare il cavo di controllo (3) al generatore.
5. Collegare il tubo flessibile del gas di protezione (4) alla bombola del gas.
6. Se si dispone dell’unità di raffreddamento opzionale, collegare i tubi flessibili del liquido refrigerante (6). I tubi flessibili hanno un codice colore.

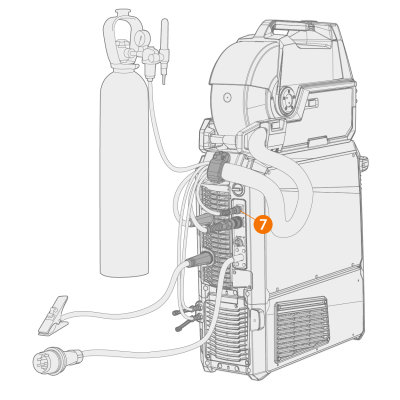

7. Solo fonte di alimentazione Pulse+: Se si utilizza il cavo di rilevamento della tensione, collegarlo al connettore (7) sulla parte posteriore della fonte di alimentazione.

La maggior parte delle applicazioni MIG/MAG e dei fili di apporto fa scorrere il cavo della corrente di saldatura dell'unità trainafilo collegato al terminale positivo della fonte di alimentazione. La polarità può essere selezionata collegando il cavo della corrente di saldatura e il cavo di messa a terra ai connettori positivi o negativi della fonte di alimentazione.
Per la saldatura TIG è necessario invertire la polarità (+/-). La polarità può essere selezionata collegando il cavo della corrente di saldatura e il cavo di messa a terra ai connettori positivi o negativi della fonte di alimentazione.
Per l’installazione di un trainafilo doppio, utilizzare il fascio di cavi progettato per due trainafili.
Accertarsi di avere collegato e serrato correttamente tutti i cavi.

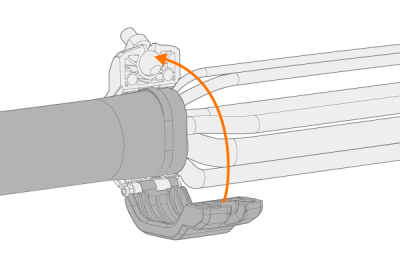

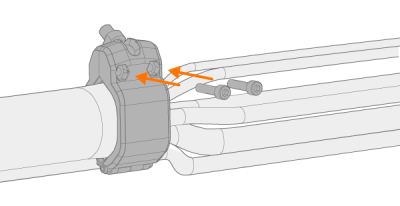

Sostituzione del pressacavo

Rimozione e sostituzione del pressacavo all’estremità lato generatore del fascio di cavi:
