X5 Wire Feeder HD300

Questa sezione descrive la struttura dell'X5 Wire Feeder HD300.

Possono esserci variazioni in base al modello specifico.

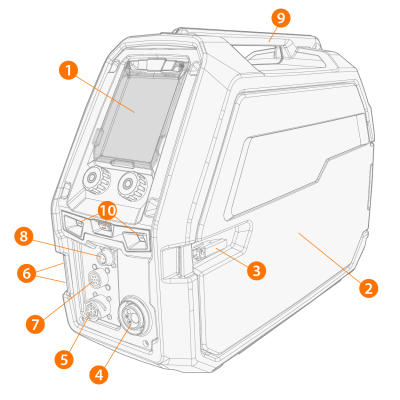

X5 Wire Feeder HD300:

1. Pannello di controllo (e coperchio incernierato del pannello di controllo)

>>  Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder 300 Manual, vedere Pannello di controllo manuale.

>>  Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder 300 AP/APC, vedere Pannello di controllo AP/APC.

2. Sportello dello scomparto trainafilo
Tenere chiuso lo sportello dello scomparto trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiuso lo sportello dello scomparto anche in altre situazioni per tenere pulita la parte interna del trainafilo.
3. Fermo sportello dello scomparto del trainafilo
4. Connettore Euro per il collegamento del cavo di saldatura
5. Connettore per cavo di controllo
6. Connettori di ingresso e di uscita del refrigerante (codificati per colore)
7. Connettore di sincronizzazione subtraino
Per l'elenco completo di subtraini supportati, vedere Pannello di controllo AP/APC: Impostazioni del dispositivo.
8. Solo modelli AP/APC: Connettore per cavo di rilevamento tensione
9. Maniglia
È possibile sospendere l'attrezzatura dalla maniglia con accessori di sospensione dedicati (ad es. per il sollevamento o lo spostamento).
10. Luci da lavoro a LED con interruttore della luce al centro

>>  Interruttore della luce: la prima pressione accende le luci (massima luminosità), la seconda le attenua (luminosità media), la terza le spegne

>>  Include una batteria integrata (la batteria viene caricata quando l'attrezzatura è collegata alla rete elettrica).

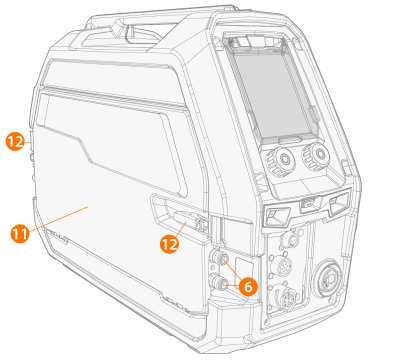

11. Sportello dello scomparto dei cavi di interconnessione
12. Sportelli dello scomparto dei cavi di interconnessione

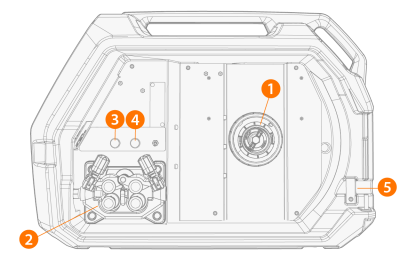

Parte interna del trainafilo (scomparto del trainafilo)

1. Mozzo della bobina del filo

>>  Per ulteriori informazioni sulla bobina di filo metallico, vedere Installazione e modifica del filo (X5 WF HD300).

2. Meccanismo del rullo trainafilo
3. Pulsante Gas test.

>>  Testa la portata del gas di protezione e apre il condotto del gas.

4. Pulsante Avanzamento intermittente del filo

>>  Fa avanzare il filo di apporto (con l’arco disinnescato).

5. Apertura per il tubo protettivo del kit bobina filo (opzionale)

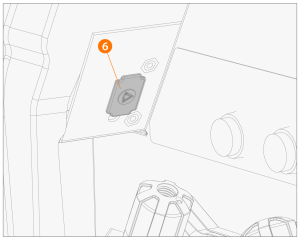

6. Connettore USB

>>  Per aggiornare il software/firmware.

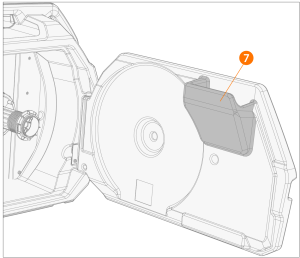

7. Stoccaggio dei componenti

>>  Per lo stoccaggio temporaneo di oggetti più piccoli.

Anche il rotametro integrato per gas opzionale eventualmente utilizzato si trova nello scomparto del trainafilo.

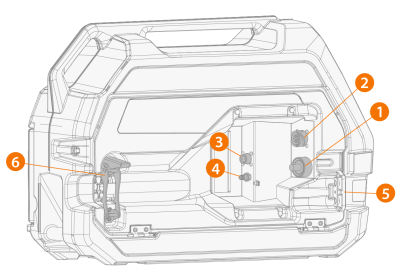

Parte interna del trainafilo (scomparto del fascio di cavi)

1. Connettore per il cavo della corrente di saldatura
2. Connettore per cavo di controllo
3. Connettore per cavo di rilevamento tensione
4. Connettore del tubo flessibile per gas di protezione
5. Fessura di montaggio del tubo flessibile del refrigerante
6. Pressacavo del cavo di interconnessione (regolabile)

Per installare e collegare i cavi, vedere Fascio cavi X5 e Installazione dei cavi.

Con X5 Wire Feeder HD300, lo sportello dello scomparto trainafilo si apre lateralmente. Questa condizione deve essere tenuta a mente quando si considera l'installazione di un doppio trainafilo su una doppia piastra rotante.
