Fascio cavi X5

I fasci cavi X5 FastMig sono disponibili in diverse lunghezze e configurazioni per adattarsi alla configurazione delle attrezzature dell’utente.

Per l’installazione del fascio di cavi, vedere Installazione dei cavi (X5 WF 200, X5 WF 300, X5 WF HD300) e Installazione dei cavi (X5 WF HD200).

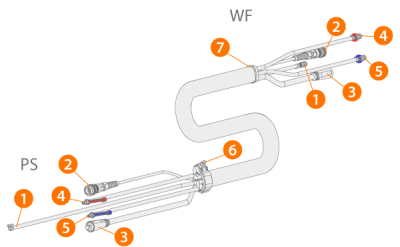

Con raffreddamento ad acqua

(PS = lato generatore del fascio di cavi, WF = lato trainafilo del fascio di cavi.)

1. Tubo flessibile del gas di protezione
2. Cavo di controllo
3. Cavo della corrente di saldatura
4. Tubo flessibile del refrigerante (uscita/ingresso, con codice colore)
5. Tubo flessibile del refrigerante (uscita/ingresso, con codice colore)
6. Collare pressacavo (lato generatore)
7. Blocco pressacavo (lato trainafilo).

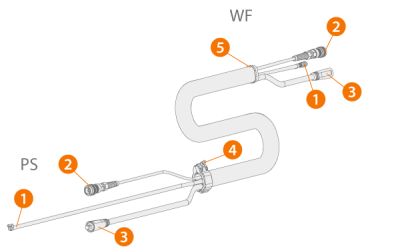

Senza raffreddamento ad acqua

(PS = lato generatore del fascio di cavi, WF = lato trainafilo del fascio di cavi.)

1. Tubo flessibile del gas di protezione
2. Cavo di controllo
3. Cavo della corrente di saldatura
4. Collare pressacavo (lato generatore)
5. Blocco pressacavo (lato trainafilo).

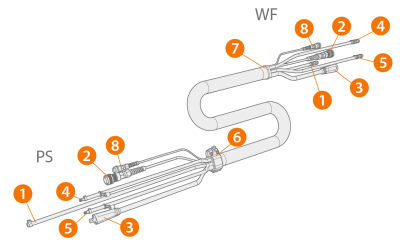

Con cavo di rilevamento della tensione e raffreddamento ad acqua

(PS = lato generatore del fascio di cavi, WF = lato trainafilo del fascio di cavi.)

1. Tubo flessibile del gas di protezione
2. Cavo di controllo
3. Cavo della corrente di saldatura
4. Tubo flessibile del refrigerante (uscita/ingresso, con codice colore)
5. Tubo flessibile del refrigerante (uscita/ingresso, con codice colore)
6. Collare pressacavo (lato generatore)
7. Blocco pressacavo (lato trainafilo)
8. Cavo di rilevamento della tensione.

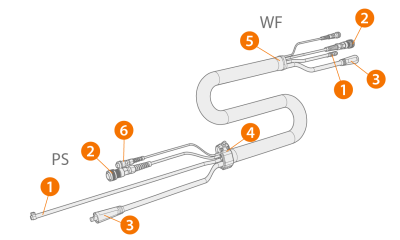

Con cavo di rilevamento della tensione, senza raffreddamento ad acqua

(PS = lato generatore del fascio di cavi, WF = lato trainafilo del fascio di cavi.)

1. Tubo flessibile del gas di protezione
2. Cavo di controllo
3. Cavo della corrente di saldatura
4. Collare pressacavo (lato generatore)
5. Blocco pressacavo (lato trainafilo)
6. Cavo di rilevamento della tensione.

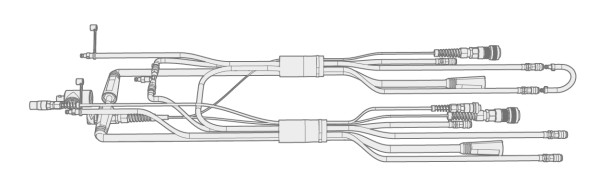

Cavo adattatore per l’installazione di un trainafilo doppio

Il cavo adattatore per l’installazione di un trainafilo doppio divide un fascio di cavi per due trainafilo.

Specifiche del fascio di cavi

Cavo Tipo di cavo*

Lunghezza del cavo

 Raffreddamento Tipi di connettore
X57002MW 70 mm2 2 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57005MW 70 mm2 5 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57010MW 70 mm2 10 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57015MW 70 mm2 15 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57020MW 70 mm2 20 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57030MW 70 mm2 30 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57040MW 70 mm2 40 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X57002MG 70 mm2 2 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57005MG 70 mm2 5 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57010MG 70 mm2 10 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57015MG 70 mm2 15 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57020MG 70 mm2 20 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57025MG 70 mm2 25 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57030MG 70 mm2 30 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57035MG 70 mm2 35 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X57005MWV 70 mm2 5 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57010MGV 70 mm2 10 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57010MWV 70 mm2 10 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57002MGV 70 mm2 2 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57002MWV 70 mm2 2 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57005MGV 70 mm2 5 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57020MGV 70 mm2 20 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57020MWV 70 mm2 20 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57030MGV 70 mm2 30 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente), 2 pin (rilevamento della tensione)
X57030MWV 70 mm2 30 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X59502MW 95 mm2 2 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X59502MWV 95 mm2 2 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente), 2 pin (rilevamento della tensione)
X59505MW 95 mm2 5 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X59510MW 95 mm2 10 m Raffreddato ad acqua 10 pin (controllo), a scatto (acqua/gas), DIX (corrente)
X59502MG 95 mm2 2 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X59505MG 95 mm2 5 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)
X59510MG 95 mm2 10 m Raffreddato a gas 10 pin (controllo), a scatto (gas), DIX (corrente)

* Cavo della corrente di saldatura
