Installazione dei cavi (X5 WF HD200)

Collegare il fascio di cavi prima al trainafilo e poi al generatore. Per le descrizioni dei connettori e le rispettive posizioni, vedere X5 Wire Feeder HD200.

Collegamento del fascio di cavi al trainafilo

1.

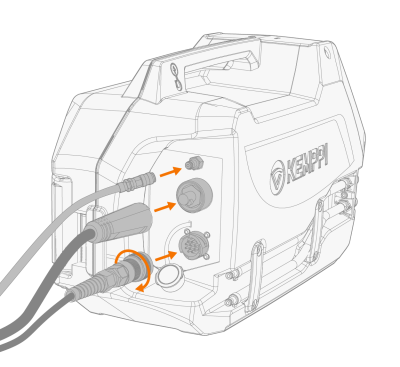

Collegare il cavo della corrente di saldatura al trainafilo. Spingere il cavo quanto più possibile in avanti e ruotare il connettore in senso orario per serrare il cavo nel suo alloggiamento.

Serrare a mano il cavo della corrente di saldatura il più saldamente possibile. Se il collegamento del cavo della corrente di saldatura è allentato, potrebbe surriscaldarsi.

2.

Spingere il tubo del gas di protezione sul connettore del tubo del gas di protezione in modo che si blocchi.

3.

Collegare il cavo di controllo al connettore. Ruotare il collare in senso orario per bloccarlo in posizione.

4.

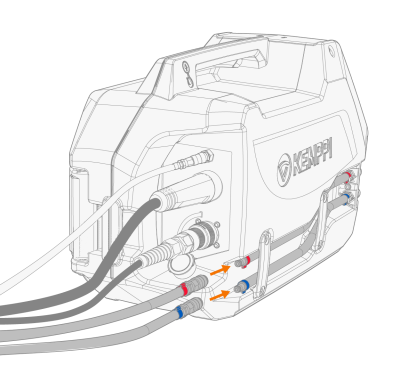

Se si dispone dell'unità di raffreddamento opzionale, collegare i tubi flessibili del liquido di raffreddamento ai connettori dei tubi flessibili di proseguimento. I connettori di uscita e di ingresso sono codificati a colori.

5.

Fissare il pressacavo.

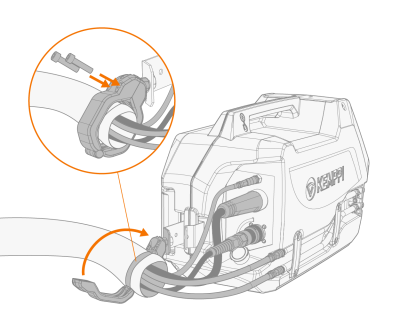

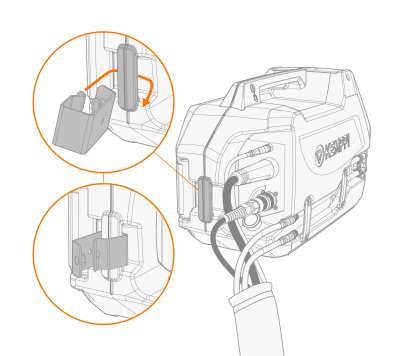

>>  Rilasciare le viti del blocco antistrappo per aprire la sezione superiore. Posizionare quindi il pacchetto cavi sul blocco e fissarlo chiudendo la sezione superiore e rimettendo le viti.

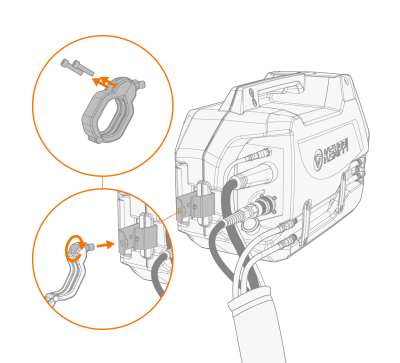

>>  Se non è già stato fatto, collegare il blocco antistrappo all'interfaccia sul retro del trainafilo.

Quando si collegano i cavi al trainafilo, è necessario che il percorso dei cavi sia ordinato.

Il cavo di interconnessione si riscalda durante la saldatura; i cavi devono essere maneggiati con cautela.

Collegamento del fascio di cavi e del cavo di messa a terra al generatore

1.

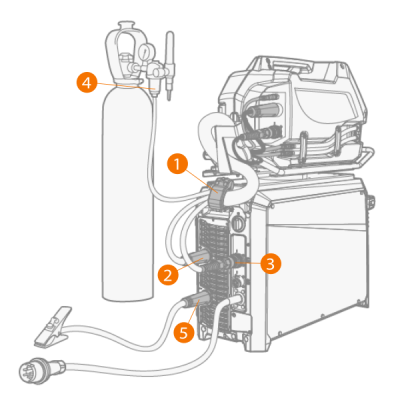

Fissare il pressacavo (1) alla piastra di fissaggio posteriore.

2.

Collegare il cavo della corrente di saldatura al connettore positivo (+) (2) del generatore.

3.

Collegare il cavo di messa a terra al connettore negativo (-) (5) del generatore.

4.

Collegare il cavo di controllo (3) al generatore.

5.

Collegare il tubo flessibile del gas di protezione (4) alla bombola del gas.

6.

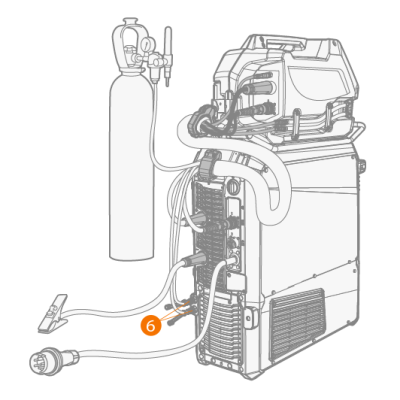

Se si dispone dell’unità di raffreddamento opzionale, collegare i tubi flessibili del liquido refrigerante (6). I tubi flessibili hanno un codice colore.

La maggior parte delle applicazioni MIG/MAG e dei fili di apporto fa scorrere il cavo della corrente di saldatura dell'unità trainafilo collegato al terminale positivo della fonte di alimentazione. La polarità può essere selezionata collegando il cavo della corrente di saldatura e il cavo di messa a terra ai connettori positivi o negativi della fonte di alimentazione.

Per la saldatura TIG è necessario invertire la polarità (+/-). La polarità può essere selezionata collegando il cavo della corrente di saldatura e il cavo di messa a terra ai connettori positivi o negativi della fonte di alimentazione.

Per l’installazione di un trainafilo doppio, utilizzare il fascio di cavi progettato per due trainafili.

Accertarsi di avere collegato e serrato correttamente tutti i cavi.

Sostituzione del pressacavo

Rimozione e sostituzione del pressacavo all’estremità lato generatore del fascio di cavi:

1.

2.
