X5 Wire Feeder HD200

Questa sezione descrive la struttura del manuale (Manual), dell'AP e dell'APC dell'X5 Wire Feeder HD200.

Tenere chiusi i coperchi superiori del trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiusi i coperchi superiori anche in altre situazioni per tenere puliti i componenti interni del trainafilo.

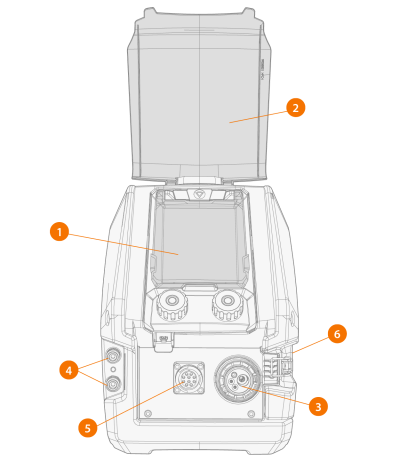

1. Pannello di controllo (e copertura del display del pannello di controllo *)

>>  Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder HD200 Manual, vedere Pannello di controllo di X5 WF 300 Manual e HD200 Manual.

>>  Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder HD200 AP/APC, vedere Pannello di controllo AP/APC.

2. Coperchio del pannello di controllo *
3. Connettore Euro per il collegamento del cavo di saldatura
4. Connettori di ingresso e di uscita del refrigerante (codificati per colore)
5. Connettore del cavo di controllo (10 pin)
6. Armadietto del trainafilo e chiusura dello sportello dell'armadietto.

* Le coperture del display e del pannello di controllo sono fornite di serie. Entrambi possono essere rimossi in base alle proprie esigenze.

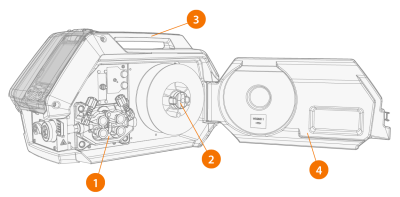

Armadietto trainafilo

1. Meccanismo del rullo trainafilo
2. Mozzo della bobina del filo

>>  Per ulteriori informazioni sulle bobine del filo, vedere Bobina del filo e mozzo (200).

3. Maniglia del trainafilo
4. Sportello dello scomparto trainafilo

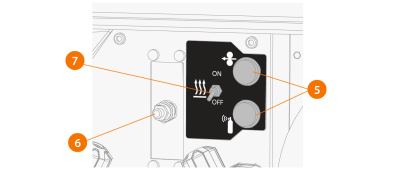

5. Pulsanti di avanzamento intermittente filo e test del gas
6. Valvola regolatrice di flusso del gas di protezione
7. Interruttore per il riscaldamento dell'armadio (l'armadio riscaldatore è opzionale).
È disponibile anche una versione separata con rotametro incorporato per il gas. In questo caso, la valvola del regolatore di flusso del gas è sostituita dalla manopola di regolazione del rotametro e dalla scala.

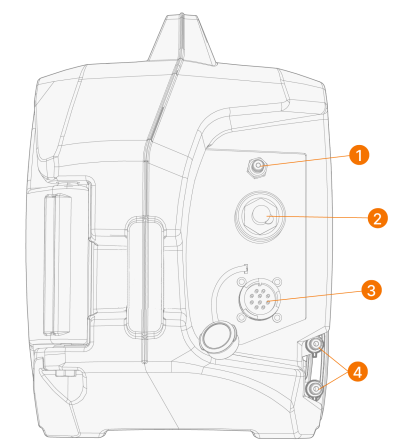

Connettori del fascio di cavi

1. Connettore del tubo flessibile per gas di protezione
2. Connettore del cavo della corrente di saldatura (DIX)
3. Connettore per cavo di controllo

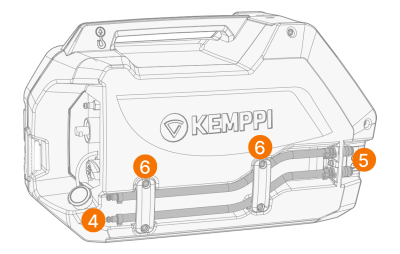

4. Connettori del tubo flessibile del refrigerante*.
5. Supporto del connettore di ingresso e uscita del refrigerante
6. Staffe per il condotto del tubo del refrigerante.

* Con il trainafilo X3 HD200, i tubi flessibili del refrigerante sono collegati ai tubi flessibili di proseguimento guidati verso la parte anteriore.

Per installare e collegare i cavi, vedere Fascio cavi X5 e Installazione dei cavi (X5 WF HD200).

Accessori di fissaggio del trainafilo

Il trainafilo X5 Wire Feeder HD200 può essere dotato di pattini di protezione per ulteriori opzioni di protezione e installazione. Quando si utilizzano i pattini di protezione, l'X5 Wire Feeder HD200 può essere installato anche sopra le fonti di alimentazione X5 utilizzando gli stessi set di accessori opzionali di fissaggio dell'X5 Wire Feeder 300. Con i pattini di protezione, è possibile anche il collegamento diretto al carrello del trainafilo e al carrello a 2 ruote.
