X5 Wire Feeder 200
Questa sezione descrive la struttura di X5 Wire Feeder 200 Manual.
|
Tenere chiusi i coperchi superiori del trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiusi i coperchi superiori anche in altre situazioni per tenere puliti i componenti interni del trainafilo. |
|
|
La maniglia è progettata per il trasporto manuale su brevi distanze. È consentito sospendere temporaneamente l’attrezzatura dalla maniglia con imbracature (ad es. per lo spostamento). |
>> Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder 200 Manual, vedere Pannello di controllo manuale.
|
2.
|
Connettore Euro per il collegamento del cavo di saldatura |
|
3.
|
Connettori di ingresso e di uscita del refrigerante (codificati per colore) |
|
4.
|
Connettore per cavo di controllo |
|
5.
|
Lato scomparto trainafilo |
|
6.
|
Lato scomparto fascio cavi |

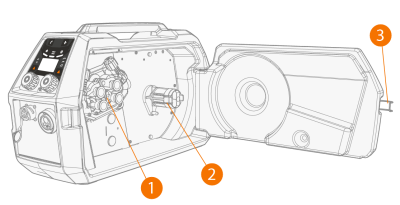

Trainafilo interno (scomparto trainafilo)
|
1.
|
Meccanismo del rullo trainafilo |
|
2.
|
Mozzo della bobina del filo |
>> Per ulteriori informazioni sulle bobine del filo, vedere Bobina del filo e mozzo (200).
|
3.
|
Fermo sportello dello scomparto del trainafilo |

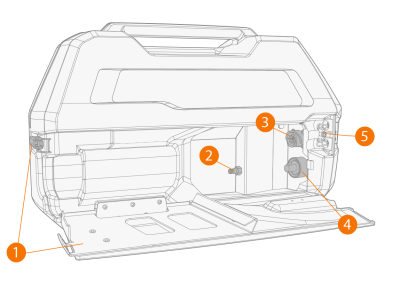

Parte interna del trainafilo (scomparto del fascio di cavi)
|
1.
|
Sportello dello scomparto del fascio cavi e fermo di bloccaggio |
>> La sezione posteriore dello sportello funge anche da pressacavo
|
2.
|
Connettore del tubo flessibile del gas di protezione |
|
3.
|
Connettore per cavo di controllo |
|
4.
|
Connettore per il cavo della corrente di saldatura |
|
5.
|
Fessura di montaggio del tubo flessibile del refrigerante |
Per installare e collegare i cavi, vedere Fascio cavi X5 e Installazione dei cavi.
Accessori di fissaggio del trainafilo
X5 Wire Feeder 200 può essere dotato di un telaio in tubi d'acciaio per disporre di una protezione aggiuntiva e di altre opzioni di installazione. Quando viene utilizzato il telaio in tubi d'acciaio, X5 Wire Feeder 200 può anche essere installato sulla parte superiore dei generatori X5 utilizzando gli stessi set di accessori di fissaggio opzionali disponibili per X5 Wire Feeder 300.
