X5 Wire Feeder 300
Questa sezione descrive la struttura di X5 Wire Feeder 300 Manual e 300 AP/APC.
|
Possono esserci variazioni in base al modello specifico. |
|

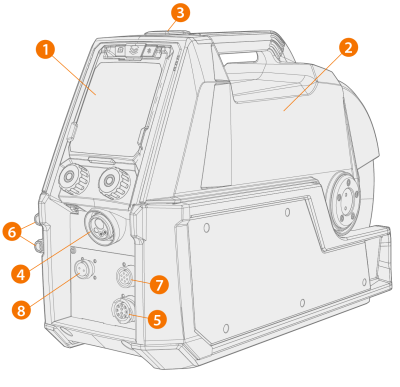

1.
|
Pannello di controllo (e coperchio incernierato del pannello di controllo) |
>> Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder 300 AP/APC, vedere Pannello di controllo AP/APC.
>> Per ulteriori informazioni sul pannello di controllo di X5 Wire Feeder 300 Manual, vedere Pannello di controllo manuale.
>> Sportello dello scomparto trainafilo
>> Maniglia
|
Tenere chiuso il coperchio superiore del trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiuso il coperchio superiore anche in altre situazioni per tenere pulita la parte interna del trainafilo. |
|
|
La maniglia è progettata per il trasporto manuale su brevi distanze. È consentito sospendere temporaneamente l’attrezzatura dalla maniglia con imbracature (ad es. per lo spostamento). |
|
3.
|
Fermo del coperchio superiore |
|
4.
|
Connettore Euro per il collegamento del cavo di saldatura |
|
5.
|
Connettore per cavo di controllo |
|
6.
|
Connettori di ingresso e di uscita del refrigerante (codificati per colore) |
|
7.
|
Connettore di sincronizzazione subtraino |
|
8.
|
Solo X5 Wire Feeder 300 AP/APC: Connettore per cavo di rilevamento tensione |
|
|
Fare riferimento alle impostazioni del pannello di controllo per i subtraini supportati. |

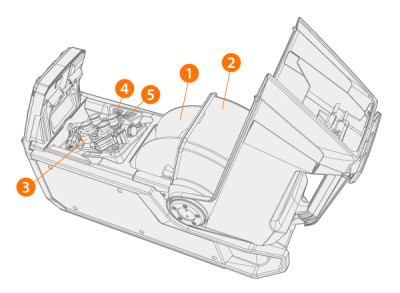

Parte interna del trainafilo (scomparto del trainafilo)
>> Per ulteriori informazioni sulle bobine del filo, vedere Bobine del filo e mozzi (300).
|
2.
|
Copertura di serraggio della bobina del filo |
|
3.
|
Meccanismo del rullo trainafilo |
|
4.
|
Pulsante Avanzamento intermittente del filo |
>> Fa avanzare il filo di apporto (con l’arco disinnescato).
>> Testa la portata del gas di protezione e apre il condotto del gas.

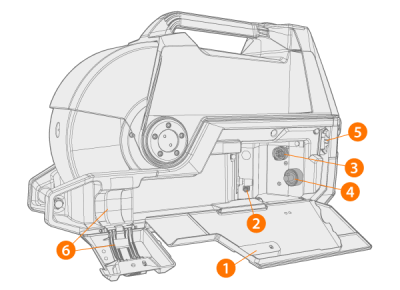

Parte interna del trainafilo (scomparto del fascio di cavi)
|
1.
|
Sportello dello scomparto del fascio di cavi e relativo fermo |
|
2.
|
Connettore del tubo flessibile del gas di protezione |
|
3.
|
Connettore per cavo di controllo |
|
4.
|
Connettore per il cavo della corrente di saldatura |
|
5.
|

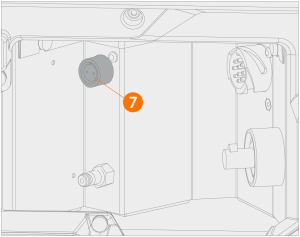

Fessura di montaggio del tubo flessibile del refrigerante |
|
6.
|
Pressacavo del fascio di cavi |
|
7.
|
X5 Wire Feeder 300 AP/APC: Connettore per cavo di rilevamento tensione per fascio di cavi |
Per installare e collegare i cavi, vedere Fascio cavi X5 e Installazione dei cavi.
Il rotametro integrato per gas eventualmente incluso si trova nello scomparto del cavo di interconnessione.
Accessori di fissaggio del trainafilo
X5 Wire Feeder 300 può essere installato sulla parte superiore della fonte di alimentazione X5 con i set di accessori di fissaggi opzionali seguenti:
|
•
|
Piastre di fissaggio fisse e meccanismo di bloccaggio per un trainafilo |
|
•
|
Piastra di rotazione con meccanismo di bloccaggio per un trainafilo |
|
•
|
Doppia piastra di rotazione con due meccanismi di bloccaggio per due trainafilo |
|
•
|
Piastra di rotazione con braccio di controbilanciamento per un trainafilo. |
