Fonctions de surintensité à l'amorçage et de remplissage des cratères

Avec les X5 Wire Feeder 200 Manual, 300 Manual et HD300 M, vous pouvez utiliser la fonction de remplissage des cratères et ajuster ses paramètres en appuyant sur le bouton de menu Settings dans le panneau de commande (Utilisation du panneau de commandes manuel du X5).

Avec le X5 Wire Feeder 300 AP/APC, vous pouvez utiliser les fonctions de surintensité à l'amorçage et de remplissage des cratères et régler leurs paramètres dans la vue des paramètres de soudage (Panneau de commande AP/APC : Paramètres de soudage).

Pour les fonctions de logique de déclenchement en général, voir Fonction de la logique de déclenchement.

Surintensité à l'amorçage

Lorsque la fonction de surintensité à l'amorçage est activée, le soudage commence avec des valeurs différentes de celles qui seront utilisées durant la tâche de soudage. Cette fonctionnalité peut par exemple être utilisée pour le soudage de matériaux épais, où l'utilisation d'une puissance supplémentaire (apport de chaleur) au début contribue à assurer la haute qualité de la soudure.

Avec la logique de déclenchement 2T, la durée de surintensité à l'amorçage correspond au temps prédéfini.

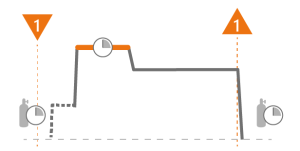

Surintensité à l'amorçage avec 2T :

Lorsque la logique de déclenchement 4T est utilisée, la surintensité à l'amorçage démarre lorsque la gâchette est pressée et que le soudage commence, et dure jusqu'à ce que la gâchette soit relâchée.

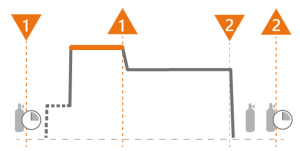

Surintensité à l'amorçage avec 4T :

Notes supplémentaires :

•

Le réglage du temps courbe surintensité à l'amorçage définit le temps de transition entre la phase de démarrage à chaud et le niveau du courant soudage normal.

•

Le niveau et le temps de surintensité à l'amorçage sont réglables dans la logique de déclenchement 2T uniquement.

•

Le réglage fin surintensité à amorçage (tension) est réglable avec les procédés 1-MIG, Impulsion, DPulse, WiseThin+ et MAX Speed.

Remplissage des cratères

En soudage avec une puissance élevée, un cratère se forme généralement à la fin de la soudure. La fonction de remplissage des cratères diminue progressivement la puissance de soudage / la vitesse de dévidage à la fin du soudage, ce qui permet de remplir le cratère en utilisant un niveau de puissance inférieur.

Avec la logique de déclenchement 2T, le relâchement de la gâchette débute la séquence de remplissage de cratère. Le remplissage des cratères dure pendant la période prédéfinie.

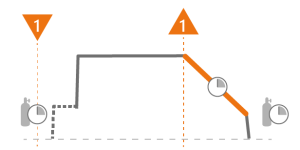

Remplissage des cratères avec des procédés MIG automatiques/synergiques et 2T :

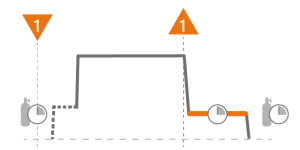

Remplissage des cratères par procédé MIG manuel et 2T :

Lorsque la logique de déclenchement 4T est utilisée, le fait d'appuyer sur la gâchette pendant le soudage lance la séquence de remplissage des cratères. Le système reste au niveau de remplissage du cratère jusqu'au relâchement de la gâchette. Le relâchement de la gâchette termine immédiatement la séquence de remplissage des cratères.

Remplissage des cratères avec 4T :

Notes supplémentaires :

•

Le réglage fin du remplissage des cratères (tension) est réglable avec les procédés 1-MIG, Impulsion, DPulse, WiseThin+ et MaxSpeed.

•

Dans le procédé MIG manuel, le temps de remplissage des cratères, la vitesse de dévidage du fil et la tension peuvent être réglés, mais les réglages du niveau de remplissage des cratères ne sont pas disponibles.

•

Dans les procédés MIG automatiques/synergiques, le réglage fin du remplissage des cratères, la durée et le niveau peuvent être réglés, mais la vitesse de dévidage du fil et les réglages de tension ne sont pas disponibles.

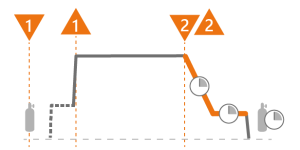

Remplissage des cratères avec timer

L'option de remplissage des cratères est disponible avec la logique de déclenchement 4T et uniquement dans les procédés MIG automatiques/synergiques. Il permet de définir une durée fixe pour le niveau de fin de remplissage du cratère. Lorsque la fonction de remplissage cratères avec timer est sélectionnée et que la durée de fin remplissage des cratères est réglée, la séquence de remplissage cratères s'arrêtera après la durée prédéfinie même si la gâchette est maintenue enfoncée.

En mode timer, le paramètre durée de fin du remplissage des cratères affecte la durée du niveau final et le paramètre durée de remplissage des cratères affecte la durée de la pente (la durée de la transition entre le niveau de soudure ou le niveau de départ du cratère et le niveau final).

Si la gâchette est relâchée puis pressée à nouveau pendant la séquence de remplissage des cratères, le remplissage des cratères est arrêté.

Notes supplémentaires :

•

Le réglage fin du remplissage des cratères (tension) est réglable avec les procédés 1-MIG, Impulsion, DPulse, WiseThin+ et MaxSpeed.

Symboles :

	Fonction		Appui sur la gâchette (vers le bas)
	Amorçage progressif		Déclenchement de la gâchette (vers le haut)
	Définir la durée		Pré-gaz / post-gaz
