Utilisation du panneau de commandes manuel du X5
Les panneaux de commande des dévidoirs X5 Wire Feeder 200 Manual et 300 Manual incluent les fonctionnalités les plus essentielles pour le soudage MIG avec la possibilité d'utiliser également le X5 FastMig pour le soudage TIG (DC) et MMA et le gougeage.

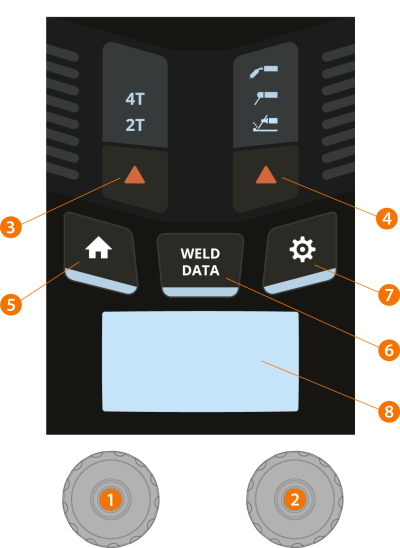

Panneau de commandes de X5 Wire Feeder 300 Manuel (X5 FP 300R)
| 1. | Bouton rotatif de gauche |
>> En mode MIG : Vitesse du dévidoir
>> En mode MMA : Réglage de l’intensité du courant de soudage
>> En mode Gougeage : Réglage du courant
| 2. | Bouton rotatif de droite |
>> En mode MIG : Réglage de la tension de soudage
>> En mode MIG (bouton poussoir) : commutation entre tension de soudage et réglage dynamique
>> En mode MMA : ajustement dynamique
| 3. | Sélection de la logique de déclenchement |
>> Bascule entre les modes de logique de déclenchement 2T et 4T
| 4. | Sélection du procédé de soudage/du mode de fonctionnement |
>> Sélection du procédé MIG, MMA ou gougeage
>> Appui long pour le procédé TIG
| 5. | Bouton de retour à la position d’origine |
>> Activation de la fenêtre de soudage et du mode de soudage par défaut
| 6. | Bouton des données de soudage |
>> L'écran affiche les valeurs de durée, ampérage et tension de la dernière soudure
| 7. | Bouton du menu Paramétrage |
| 8. | Afficheur principal |
>> Affichage de la vitesse, du courant et/ou de la tension de dévidage du fil (le contenu affiché dépend du procédé de soudage sélectionné).
Pour modifier les réglages du panneau de commandes et les paramètres de soudage, se reporter à la section Panneau de commandes manuel : Paramètres.
Verrouillage de sécurité : une pression prolongée et simultanée sur les boutons de commande 1 et 2 permet de verrouiller le poste pour garantir la sécurité. Cette fonction prévient tout soudage ou toute utilisation accidentels du poste, sans avoir à éteindre l'équipement. Déverrouillez le poste en appuyant simultanément sur les boutons de commande 1 et 2 pendant 2 secondes.

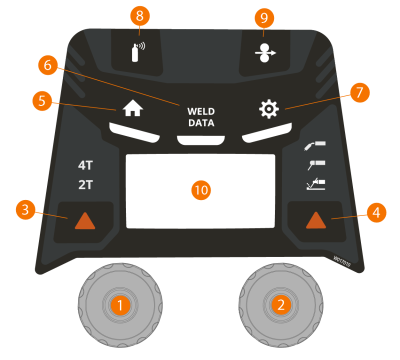

Panneau de commandes de X5 Wire Feeder 200 Manuel (X5 FP 200R)
| 1. | Bouton rotatif de gauche |
>> En mode MIG : Vitesse du dévidoir
>> En mode MMA : Réglage de l’intensité du courant de soudage
>> En mode Gougeage : Réglage du courant
| 2. | Bouton rotatif de droite |
>> En mode MIG : Réglage de la tension de soudage
>> En mode MIG (bouton poussoir) : commutation entre tension de soudage et réglage dynamique
>> En mode MMA : ajustement dynamique
| 3. | Sélection de la logique de déclenchement |
>> Bascule entre les modes de logique de déclenchement 2T et 4T
| 4. | Sélection du procédé de soudage/du mode de fonctionnement |
>> Sélection du procédé MIG, MMA ou gougeage
>> Appui long pour le procédé TIG
| 5. | Bouton de retour à la position d’origine |
>> Activation de la fenêtre de soudage et du mode de soudage par défaut
| 6. | Bouton des données de soudage |
>> L'écran affiche les valeurs de durée, ampérage et tension de la dernière soudure
| 7. | Bouton du menu Paramétrage |
| 8. | Bouton de test du gaz |
>> Teste le débit de gaz de protection et purge la conduite de gaz
| 9. | Bouton de l'avance-fil |
>> Fait avancer le fil d'apport (arc éteint)
| 10. | Afficheur principal |
>> Affichage de la vitesse, du courant et/ou de la tension de dévidage du fil (le contenu affiché dépend du procédé de soudage sélectionné).
Pour modifier les réglages du panneau de commandes et les paramètres de soudage, se reporter à la section Panneau de commandes manuel : Paramètres.
Verrouillage de sécurité : une pression prolongée et simultanée sur les boutons de commande 1 et 2 permet de verrouiller le poste pour garantir la sécurité. Cette fonction prévient tout soudage ou toute utilisation accidentels du poste, sans avoir à éteindre l'équipement. Déverrouillez le poste en appuyant simultanément sur les boutons de commande 1 et 2 pendant 2 secondes.
