Installation et changement de fil d'apport (X5 WF 300)
Cette section décrit comment installer le fil et la bobine sur X5 Wire Feeder 300.
|
Raccorder la torche de soudage au dévidoir avant d'installer la bobine de fil. |
|
|
Avant de remplacer la bobine de fil, retirer le fil d'apport restant de la torche et du mécanisme d'alimentation en fil. |
Retrait de la bobine de fil :
|
1.
|
Ouvrir le capot supérieur du dévidoir. |
|
2.
|
Pousser vers l'arrière le couvercle de verrouillage de la bobine. |
|
3.
|

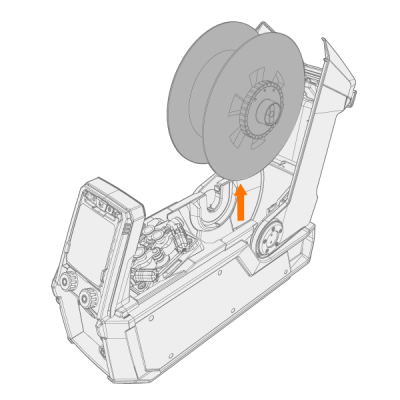

Retirer la bobine de fil du dévidoir. |
|
4.
|

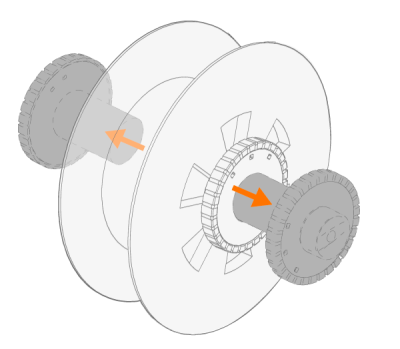

Pour extraire le moyeu de frein de bobine, desserrer le bouton de serrage du frein de bobine au centre du frein et séparer les deux moitiés du frein. |
Installation d'une nouvelle bobine de fil :
|
1.
|
Ouvrir le capot supérieur du dévidoir et le couvercle de verrouillage de la bobine. |
|
2.
|
Fixer les deux moitiés du frein sur la nouvelle bobine de fil, en les emboîtant ensemble à l'intérieur de la bobine. Pour les réassembler, tourner le bouton de serrage au centre du frein. |
|
|
Fixer le moyeu du frein de la bobine à celle-ci de manière à ce que le bouton de serrage se trouve sur la droite (vu de l'avant). |
|
3.
|
Placer la bobine de fil sur son support. |
|
|

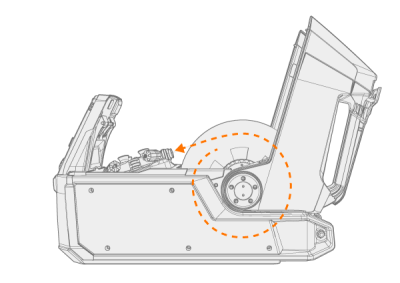

S'assurer que la bobine de fil est orientée dans la bonne direction, avec le fil d'apport allant depuis le dessus de la bobine vers les galets d'alimentation.
|
|
4.
|

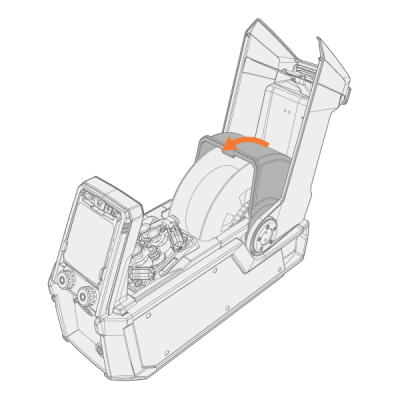

Pour fixer la bobine de fil en place, fermer son couvercle de verrouillage. |
Installation du fil d'apport :
|
1.
|
Dégager l'extrémité du fil de la bobine et, si nécessaire, couper la longueur déformée afin d'obtenir une extrémité bien droite. |
|
|
Veiller à ce que le fil ne s'échappe pas par les côtés de la bobine une fois libéré. |
|
2.
|
Limer l'extrémité du fil d'apport pour la lisser. |
|
Les arêtes vives à l'extrémité du fil d'apport risquent d'endommager la gaine. |
|
3.
|
Libérer les bras presseurs pour séparer les galets d'alimentation. |
|
4.
|

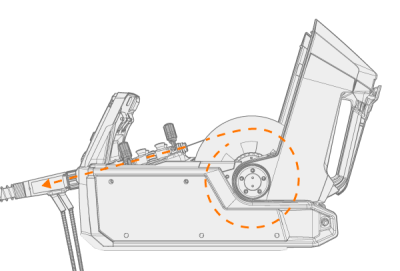

Guider le fil d'apport dans le tube d'entrée (A), le tube guide-fil (B) et le tube de sortie (c), afin d'amener le fil d'apport à la torche de soudage. |
|
5.
|
Pousser le fil d'apport à la main à l'intérieur de la torche de sorte que le fil atteigne la gaine (environ 20 cm). |
|
6.
|

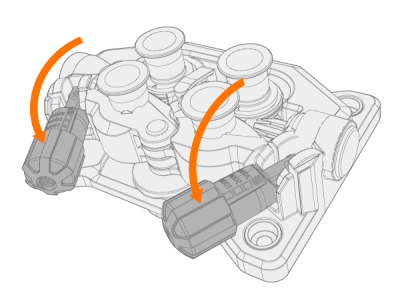

Fermer les bras presseurs de manière à bloquer le fil d'apport entre les galets d'alimentation. Vérifier que le fil reste bien placé dans les gorges des galets d'alimentation. |
|
7.
|

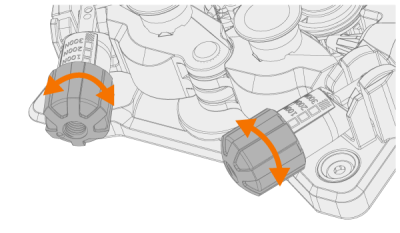

Régler la pression des galets d'alimentation à l'aide des molettes de réglage de pression. La pression est la même pour les deux paires de galets de dévidage. |
Les échelles graduées sur le levier de pression indiquent la pression appliquée sur les galets. Ajuster la pression sur les galets de dévidage comme indiqué dans le tableau ci-dessous.
| Fil plein en Fe/Ss |
Rainure en V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Métal et fourré |
Rainure en V crantée
 |
≥ 1.2 |
1.0−2.0 |
| Auto-blindé (sans gaz) |
Rainure en V crantée
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
Rainure en U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Une pression excessive aplatit le fil d'apport et endommage les fils d'apport enrobés ou fourrés. De plus, une pression excessive use inutilement les galets d'alimentation et augmente la charge sur les engrenages. |
|
8.
|

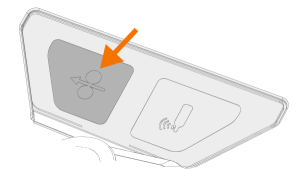

Appuyez sur le bouton Avance-fil pour pousser le fil d'apport dans la torche de soudage. Relâcher cet appui lorsque le fil atteint le tube contact de la torche. |
|
Vérifier que le fil atteint le tube contact et sort de la torche. |
|
9.
|
Avant de souder, s'assurer que les paramètres et réglages de soudage affichés sur le panneau de commandes sont conformes à la situation. |
>> Pour plus d'informations, consultez Utilisation du panneau de commandes manuel du X5 et Utilisation du panneau de commande X5 AP/APC.
