Installation et remplacement des galets d’alimentation
|
La méthode d'installation décrite ici est la même avec X5 Wire Feeder 200 et X5 Wire Feeder 300. Des variations spécifiques du modèle dans l'apparence visuelle et le positionnement peuvent survenir. |
Il est nécessaire de remplacer les galets d'entraînement du fil en cas de changement de matériau ou de diamètre du fil d'apport.
Sélectionner les nouveaux galets d'entraînement du fil en fonction des tableaux suivants : Consommables pour dévidoir.
Pour remplacer les galets d'entraînement du fil :
|
1.
|
Ouvrez le boîtier du dévidoir. |
|
2.
|

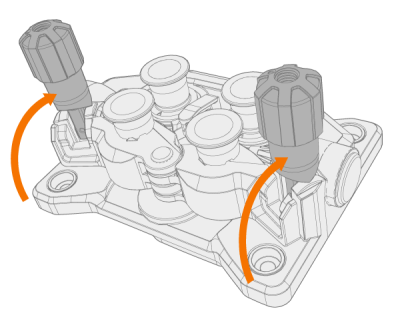

Libérer les leviers de pression du mécanisme de dévidage. |
|
3.
|
Ouvrir les bras presseurs pour libérer les galets d'alimentation. |
|
4.
|

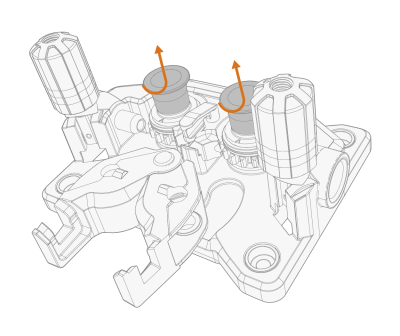

Retirez les goupilles de fixation du galet de pression en les tirant. |
|
|
Les axes centraux des goupilles de montage des galets presseurs sont fixés sur les goupilles, alors que les axes centraux des galets d'entraînement, qui font office d'arbres d'entraînement, sont fixés directement au mécanisme/moteur du dévidoir. |
|
5.
|

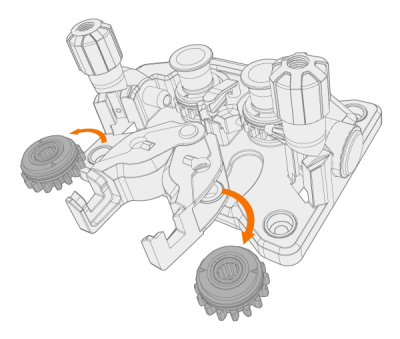

Retirer les galets de pression. |
|
6.
|
Retirez les capuchons de fixation du galet de dévidage en les tournant et en les tirant. |
|
7.
|

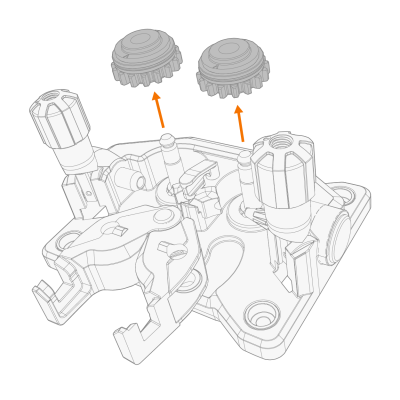

Retirer les galets de dévidage. |
|
8.
|
Suivre les étapes précédentes en sens inverse pour installer les galets d'alimentation. Aligner l'entaille à la base des galets d'entraînement sur la tige des axes d'entraînement. |
|
9.
|
Remettre en place les broches de montage et les goupilles de montage pour verrouiller les galets d'entraînement et les galets presseurs. |
|
11.
|
Fermez le boîtier du dévidoir. |
