Installation et changement de fil d'apport (X5 WF 200)
Cette section décrit comment installer le fil et la bobine sur le X5 Wire Feeder 200.
|
Raccorder la torche de soudage au dévidoir avant d'installer la bobine de fil. |
|
|
Avant de remplacer la bobine de fil, retirer le fil d'apport restant de la torche et du mécanisme d'alimentation en fil. |
Retrait de la bobine de fil :
|
1.
|
Ouvrez la trappe latéral du dévidoir. |
|
2.
|

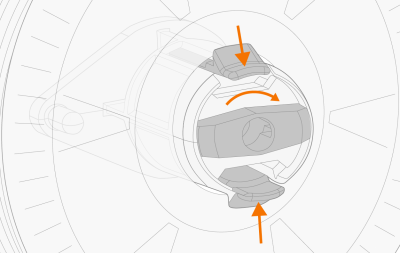

Relâchez le verrou du support et poussez les clips de verrouillage de la bobine de fil vers le centre. |
|
3.
|
Retirer la bobine de fil du dévidoir. |
Installation d'une nouvelle bobine de fil :
|
1.
|
Ouvrez la trappe latéral du dévidoir. |
|
2.
|
Si ce n'est déjà fait, relâchez le verrou du support pour que les clips de verrouillage puissent se déplacer vers le centre. |
|
3.
|

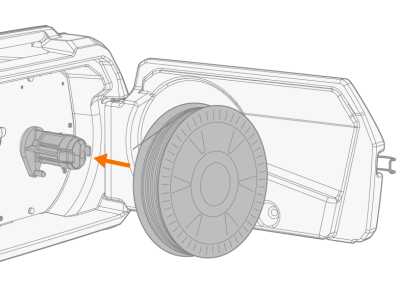

Insérez la bobine de fil sur le support du dévidoir. |
|
|
S'assurer que la bobine de fil est orientée dans la bonne direction, avec le fil d'apport allant depuis le dessus de la bobine vers les galets d'alimentation.
|
|
|
Assurez-vous que les clips de verrouillage du support se verrouillent une fois la bobine de fil en place.
|
|
4.
|

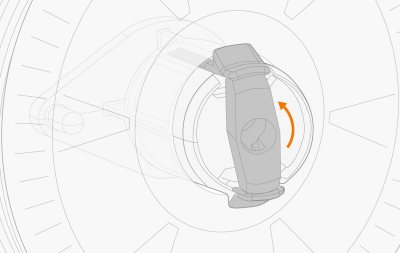

Fixez la bobine de fil en place, en tournant le bouton de verrouillage en position fermée. |
Si nécessaire, ajustez le frein de bobine en tournant la vis (avec une clé Allen) au centre du mécanisme de verrouillage du support.
Installation du fil d'apport :
|
1.
|
Dégager l'extrémité du fil de la bobine et, si nécessaire, couper la longueur déformée afin d'obtenir une extrémité bien droite. |
|
|
Veiller à ce que le fil ne s'échappe pas par les côtés de la bobine une fois libéré. |
|
2.
|
Limer l'extrémité du fil d'apport pour la lisser. |
|
Les arêtes vives à l'extrémité du fil d'apport risquent d'endommager la gaine. |
|
3.
|

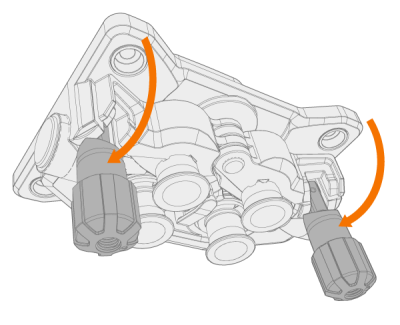

Libérer les bras presseurs pour séparer les galets d'alimentation. |
|
4.
|

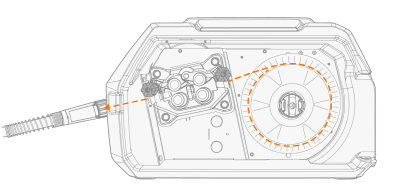

Guider le fil d'apport dans le tube d'entrée (A), le tube guide-fil (B) et le tube de sortie (c), afin d'amener le fil d'apport à la torche de soudage. |
|
5.
|
Pousser le fil d'apport à la main à l'intérieur de la torche de sorte que le fil atteigne la gaine (environ 20 cm). |
|
6.
|

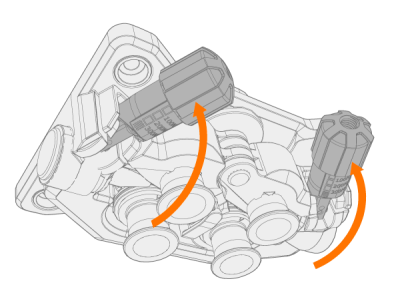

Fermer les bras presseurs de manière à bloquer le fil d'apport entre les galets d'alimentation. Vérifier que le fil reste bien placé dans les gorges des galets d'alimentation. |
|
7.
|

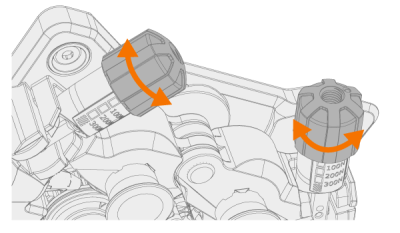

Régler la pression des galets d'alimentation à l'aide des molettes de réglage de pression. La pression est la même pour les deux paires de galets de dévidage. |
Les échelles graduées sur le levier de pression indiquent la pression appliquée sur les galets. Ajuster la pression sur les galets de dévidage comme indiqué dans le tableau ci-dessous.
| Fil plein en Fe/Ss |
Rainure en V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Métal et fourré |
Rainure en V crantée
 |
≥ 1.2 |
1.0−2.0 |
| Auto-blindé (sans gaz) |
Rainure en V crantée
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
Rainure en U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Une pression excessive aplatit le fil d'apport et endommage les fils d'apport enrobés ou fourrés. De plus, une pression excessive use inutilement les galets d'alimentation et augmente la charge sur les engrenages. |
|
8.
|
Appuyez sur le bouton Avance-fil pour pousser le fil d'apport dans la torche de soudage. Relâcher cet appui lorsque le fil atteint le tube contact de la torche. |
>> Pour le X5 Wire Feeder 200, le bouton Avance-fil se trouve sur le panneau de commandes.
|
Vérifier que le fil atteint le tube contact et sort de la torche. |
|
9.
|
Avant de souder, s'assurer que les paramètres et réglages de soudage affichés sur le panneau de commandes sont conformes à la situation. |
>> Pour plus d'informations, consultez Utilisation du panneau de commandes manuel du X5 et Utilisation du panneau de commande X5 AP/APC.
