Installation des câbles

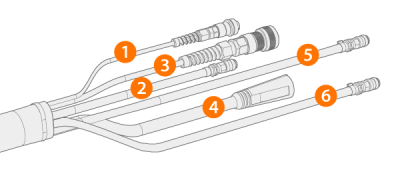

Connecter d'abord le faisceau au dévidoir, puis au poste à souder. Pour les descriptions des connecteurs et leur emplacement, voir Dévidoir X5 Wire Feeder 200, Dévidoir X5 Wire Feeder 300 ou X5 Wire Feeder HD300 (selon votre modèle de dévidoir).
Connexion du faisceau au dévidoir
|
1.
|

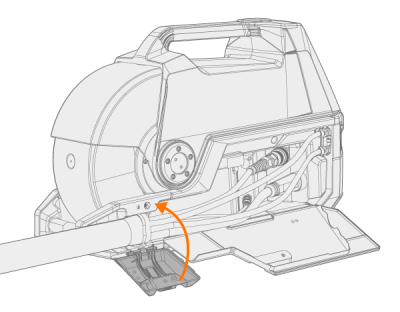

Ouvrez la trappe du câble pour accéder aux connecteurs. |
|
2.
|
Connecter le câble du courant de soudage (4) au dévidoir. Pousser le câble le plus possible et tourner le connecteur dans le sens horaire pour serrer le câble en place. |
|
Serrer le câble de courant de soudage le plus possible à la main. Une connexion du câble de courant de soudage mal serrée peut provoquer une surchauffe. |
|
3.
|
Pousser le tuyau du gaz de protection (2) vers son raccord jusqu'à ce qu'il se verrouille. |
|
4.
|
Raccorder le câble de commande (3) à son connecteur. Faire tourner le collier dans le sens horaire pour le verrouiller en place. |
|
5.
|

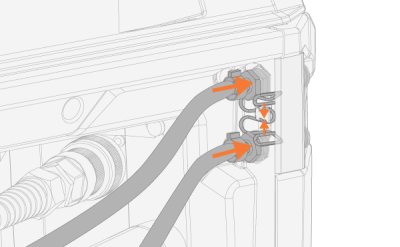

Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (5, 6) dans la fente et à travers l'ouverture. |
>> Comprimer l'attache à ressort pour mettre en place les connecteurs des tuyaux. Après avoir relâché cette attache à ressort, s'assurer qu'elle s'est enclenchée dans les rainures des connecteurs des tuyaux.
|
6.
|

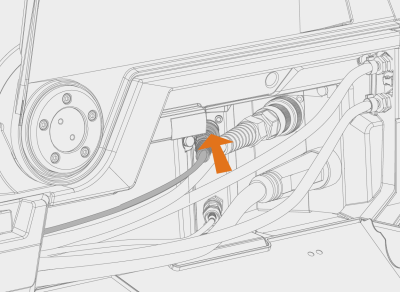

Si vous utilisez le câble détecteur de tension (1), le raccorder au connecteur du câble détecteur de tension à l'intérieur de l'armoire. |
|
Le câble détecteur de tension séparé n'est pris en charge que par les postes à souder Pulse+. |

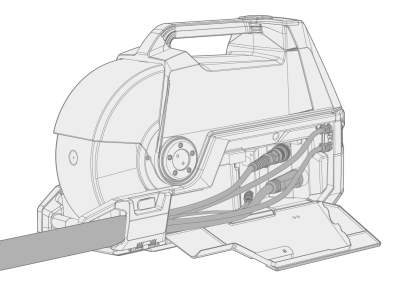

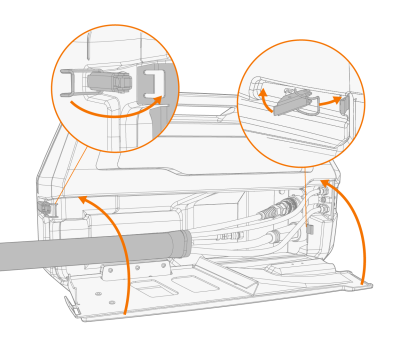

>> Dévidoir X5 Wire Feeder 200 : Placez le câble dans le logement du dévidoir prévu à cet effet et fixez-le en place en fermant la trappe et en verrouillant les loquets.
>> Dévidoir X5 Wire Feeder 300 : Placer le bloc de décharge de traction du câble dans la fente du dévidoir, puis le fixer en place en fermant et verrouillant le loquet du serre-câble.
|
|

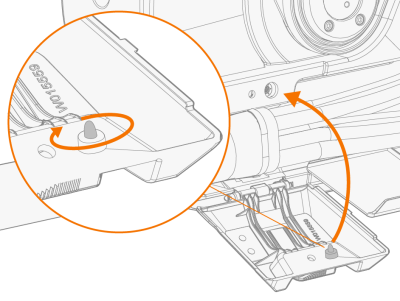

Vérifiez le serrage du bouton de verrouillage en expansion et serrez si nécessaire :
 |

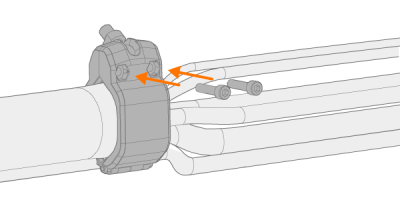

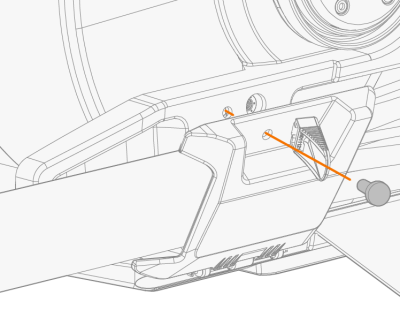

Conseil : étrier supplémentaire de décharge de traction du dévidoir X5 Wire Feeder 300 (vis M6x16), en option :
 |
|
8.
|

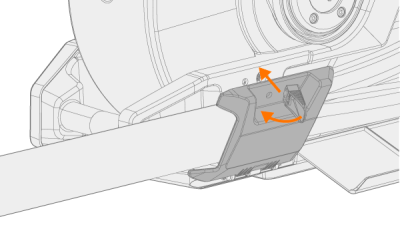

X5 Wire Feeder 300 : fermer et verrouiller la trappe du logement des câbles. |
|
|
Lors du raccordement des câbles au dévidoir, acheminer les câbles soigneusement afin de pouvoir fermer correctement la trappe du logement des câbles. |
|
Le câble d'interconnexion chauffe pendant le soudage. La porte de l'armoire à câbles du dévidoir doit rester fermée pendant le soudage, et les câbles doivent être manipulés avec précaution en cas d'ouverture de la porte de l'armoire juste après soudage. |

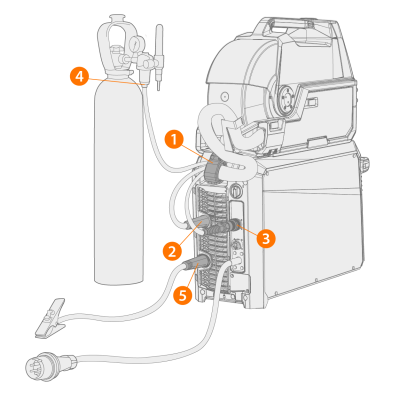

Connexion du faisceau de câbles et du câble de masse à la source de puissance
|
1.
|
Fixer le serre-câble (1) du câble à la plaque de fixation arrière. |
|
2.
|
Raccorder le câble de courant de soudage au connecteur positif (+)(2) de la source de puissance. |
|
3.
|
Raccorder le câble de masse au connecteur négatif (-)(5) de la source de puissance. |
|
4.
|
Raccorder le câble de commande (3) à la source de puissance. |
|
5.
|
Raccorder le tuyau du gaz de protection (4) à la bouteille de gaz. |
|
6.
|

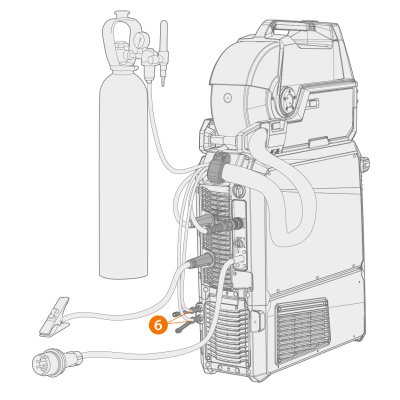

Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (6) dans la fente et à travers l'ouverture. Les tuyaux sont codés par couleur. |
|
7.
|
Poste à souder Pulse+ uniquement : Si vous utilisez le câble détecteur de tension, le raccorder au connecteur (7) à l'arrière du poste à souder. |
|
|
La plupart des applications MIG/MAG et des fils d'apport acheminent le câble de courant de soudage du dévidoir connecté à la borne positive du poste à souder. La polarité peut être sélectionnée en raccordant le câble du courant de soudage et le câble de masse en fonction des connecteurs positifs ou négatifs sur le poste à souder. |
|
|
Pour le soudage TIG, la polarité (+/-) doit être inversée. La polarité peut être sélectionnée en raccordant le câble du courant de soudage et le câble de masse en fonction des connecteurs positifs ou négatifs sur le poste à souder. |
|
|
Pour l'installation d'un dévidoir double, utiliser le faisceau destiné aux dévidoirs doubles. |
|
|
Vérifier que tous les câbles sont connectés et serrés correctement. |
Remplacement de l'étrier de décharge de traction
Dépose et remplacement de l'étrier de décharge de traction à l'extrémité du faisceau côté poste à souder.
|
1.
|
|
|
2.
|
|
