X5 Wire Feeder HD300

Cette section décrit la structure du dévidoir X5 Wire Feeder HD300.

Certaines caractéristiques peuvent différer, selon le modèle.

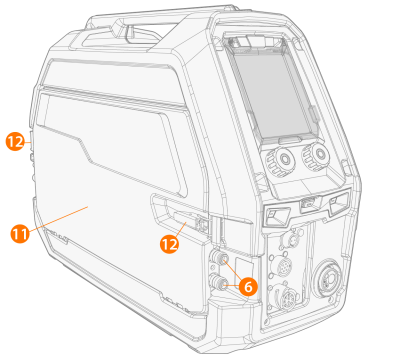

X5 Wire Feeder HD300 :

1. Panneau de commandes (et capot à charnière du panneau de commandes)

>>  Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder 300 Manuel, consultez Panneau de commandes manuel.

>>  Pour plus d'informations sur le panneau de commande du dévidoir X5 Wire Feeder 300 AP/APC, voir Panneau de commande AP/APC.

2. Porte du boîtier du dévidoir
Laisser la porte de l'armoire du dévidoir fermée pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laisser également la porte de l'armoire fermée le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir.
3. Loquet de trappe de boîtier de dévidoir
4. Connecteur Euro du câble de soudage
5. Connecteur du câble de commande
6. Connecteurs des tuyaux d'arrivée et sortie d'eau de refroidissement (avec codage couleur).
7. Connecteur de synchronisation du dévidoir auxiliaire
Consultez Panneau de commande AP/APC : Paramètres du poste pour la liste complète des dévidoirs auxiliaires pris en charge.
8. Modèles AP/APC uniquement : Connecteur du câble à détection de tension
9. Poignée
Suspendre l'équipement à la poignée avec des accessoires de suspension dédiés (c'est-à-dire pour le levage ou le déplacement) est possible.
10. Lampes de travail à LED avec interrupteur au milieu

>>  Interrupteur d'éclairage : la première pression allume les lampes (pleine luminosité), la deuxième pression atténue l'éclairage (luminosité moyenne), la troisième pression éteint les lampes

>>  Comprend une batterie intégrée (la batterie est chargée lorsque l'équipement est connecté au secteur).

11. Trappe de l'armoire du faisceau
12. Verrous de la trappe de l'armoire du faisceau

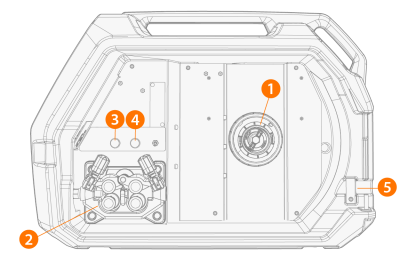

Intérieur du dévidoir (boîtier du dévidoir)

1. Support de bobine de fil

>>  Pour plus d'informations sur les bobines de fil, voir Installation et changement de fil d'apport (X5 WF HD300).

2. Mécanisme des galets du dévidoir
3. Bouton de test du gaz

>>  Tester le débit de gaz de protection et purger la conduite de gaz.

4. Bouton de l'avance-fil

>>  Avance du fil d'apport (lorsque l'arc est éteint).

5. Ouverture pour le conduit du kit de tambour de fil (en option)

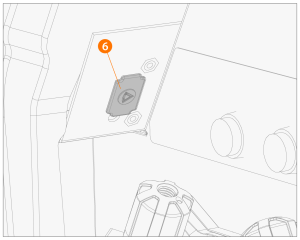

6. Connecteur USB

>>  Pour la mise à jour du logiciel/micrologiciel.

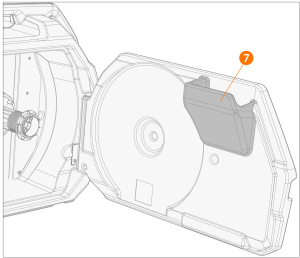

7. Stockage des pièces

>>  Pour le stockage temporaire de petits objets.

Si le rotamètre intégré en option pour le gaz est utilisé, il est également situé dans l'armoire du dévidoir.

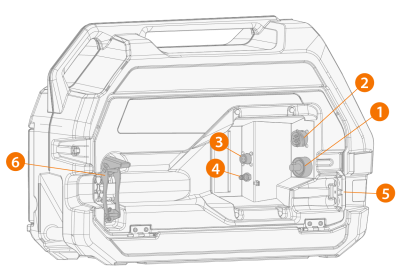

Intérieur du dévidoir (boîtier du faisceau)

1. Connecteur du câble du courant de soudage
2. Connecteur du câble de commande
3. Connecteur du câble à détection de tension
4. Connecteur du tuyau de gaz de protection
5. Logement de montage du tuyau de liquide de refroidissement
6. Décharge de traction du faisceau (réglable)

Pour l'installation et la connexion des câbles, consultez Faisceau X5 et Installation des câbles.

Avec X5 Wire Feeder HD300, la porte de l'armoire du dévidoir s'ouvre sur le côté. Ceci doit être noté lors de l'installation d'un dévidoir double sur un plateau tournant double.
