Faisceau X5

Les faisceaux d'interconnexion pour X5 FastMig sont disponibles en plusieurs longueurs et configurations, en fonction des caractéristiques de l'équipement.

Pour l'installation du faisceau, se reporter à la section Installation des câbles (X5 WF 200, X5 WF 300, X5 WF HD300) et Installation des câbles (X5 WF HD200).

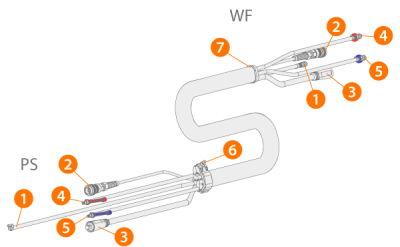

Avec refroidissement à l'eau

(PS = côté source de puissance du faisceau, WF = côté dévidoir du faisceau.)

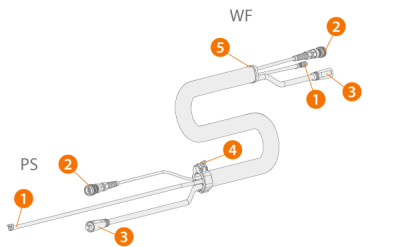

1. Tuyau du gaz de protection
2. Câble de commande
3. Câble du courant de soudage
4. Tuyau de liquide de refroidissement (sortie/entrée, avec codage couleur)
5. Tuyau de liquide de refroidissement (sortie/entrée, avec codage couleur)
6. Étrier de décharge de traction (côté source de puissance)
7. Bloc de décharge de traction (côté dévidoir).

Sans refroidissement à l'eau

(PS = côté source de puissance du faisceau, WF = côté dévidoir du faisceau.)

1. Tuyau du gaz de protection
2. Câble de commande
3. Câble du courant de soudage
4. Étrier de décharge de traction (côté source de puissance)
5. Bloc de décharge de traction (côté dévidoir).

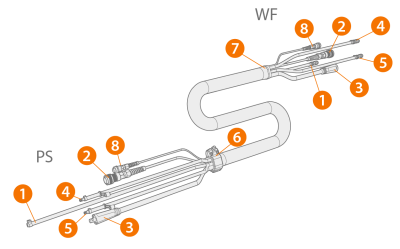

Avec câble détecteur de tension et refroidissement par eau

(PS = côté source de puissance du faisceau, WF = côté dévidoir du faisceau.)

1. Tuyau du gaz de protection
2. Câble de commande
3. Câble du courant de soudage
4. Tuyau de liquide de refroidissement (sortie/entrée, avec codage couleur)
5. Tuyau de liquide de refroidissement (sortie/entrée, avec codage couleur)
6. Étrier de décharge de traction (côté source de puissance)
7. Bloc de décharge de traction (côté dévidoir)
8. Câble détecteur de tension.

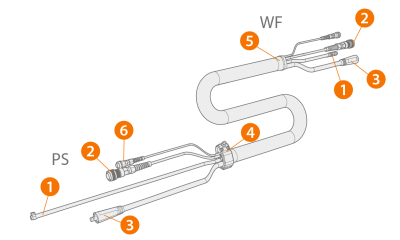

Avec câble détecteur de tension, sans refroidissement par eau

(PS = côté source de puissance du faisceau, WF = côté dévidoir du faisceau.)

1. Tuyau du gaz de protection
2. Câble de commande
3. Câble du courant de soudage
4. Étrier de décharge de traction (côté source de puissance)
5. Bloc de décharge de traction (côté dévidoir)
6. Câble détecteur de tension.

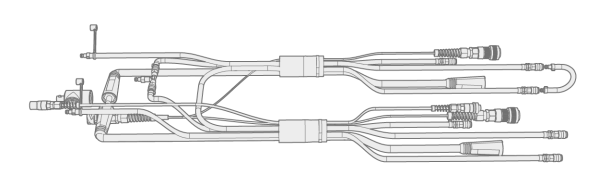

Câble d'adaptation pour l'installation d'un dévidoir double.

Le câble d'adaptation pour l'installation d'un dévidoir double divise le faisceau en deux parties.

Caractéristiques techniques du faisceau

Câble Type de câble*

Longueur du faisceau

 Refroidissement Types de connecteur
X57002MW 70 mm2 2 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57005MW 70 mm2 5 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57010MW 70 mm2 10 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57015MW 70 mm2 15 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57020MW 70 mm2 20 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57030MW 70 mm2 30 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57040MW 70 mm2 40 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X57002MG 70 mm2 2 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57005MG 70 mm2 5 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57010MG 70 mm2 10 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57015MG 70 mm2 15 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57020MG 70 mm2 20 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57025MG 70 mm2 25 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57030MG 70 mm2 30 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57035MG 70 mm2 35 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X57005MWV 70 mm2 5 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X57010MGV 70 mm2 10 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant), 2 broches (détection de tension)
X57010MWV 70 mm2 10 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X57002MGV 70 mm2 2 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant), 2 broches (détection de tension)
X57002MWV 70 mm2 2 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X57005MGV 70 mm2 5 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant), 2 broches (détection de tension)
X57020MGV 70 mm2 20 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant), 2 broches (détection de tension)
X57020MWV 70 mm2 20 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X57030MGV 70 mm2 30 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant), 2 broches (détection de tension)
X57030MWV 70 mm2 30 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X59502MW 95 mm2 2 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X59502MWV 95 mm2 2 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant), 2 broches (détection de tension)
X59505MW 95 mm2 5 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X59510MW 95 mm2 10 m Refroidissement à l'eau 10 broches (contrôle), encliquetable (eau/gaz), DIX (courant)
X59502MG 95 mm2 2 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X59505MG 95 mm2 5 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)
X59510MG 95 mm2 10 m Refroidissement au gaz 10 broches (contrôle), encliquetable (gaz), DIX (courant)

*Câble du courant de soudage
