Dévidoir X5 Wire Feeder 200
Cette section décrit la structure du dévidoir X5 Wire Feeder 200 Manuel.
|
Laissez les capots du dévidoir fermés pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laissez également les capots fermés le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir. |
|
La poignée est uniquement destinée au transport à la main sur de courte distance. Toutefois, il est possible de suspendre temporairement l'équipement à des élingues par sa poignée (par exemple pour le déplacer). |

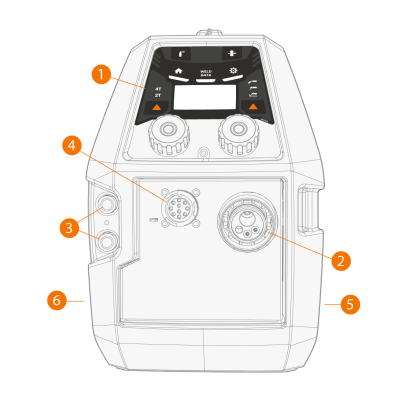

>> Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder 200 Manuel, consultez Panneau de commandes manuel.
|
2.
|
Connecteur Euro du câble de soudage |
|
3.
|
Connecteurs des tuyaux d'arrivée et sortie d'eau de refroidissement (avec codage couleur). |
|
4.
|
Connecteur du câble de commande |
|
5.
|
Côté chambre de bobine |
|
6.
|
Faisceau côté chambre de bobine |

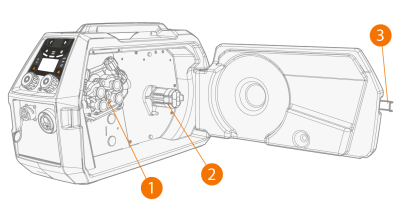

Intérieur du dévidoir (chambre de bobine)
|
1.
|
Mécanisme des galets du dévidoir |
|
2.
|
Support de bobine de fil |
>> Pour plus d'informations sur les bobines de fil, consultez Bobine de fil et support (200).
|
3.
|
Loquet de trappe de boîtier de dévidoir |

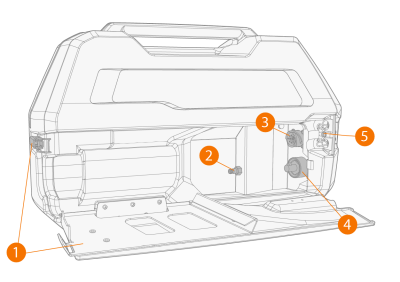

Intérieur du dévidoir (boîtier du faisceau)
|
1.
|
Trappe câble faisceau et loquet de verrouillage |
>> La partie arrière du volet de visière sert également de décharge de traction pour le câble
|
2.
|
Connecteur du tuyau de gaz de protection |
|
3.
|
Connecteur du câble de commande |
|
4.
|
Connecteur du câble du courant de soudage |
|
5.
|
Logement de montage du tuyau de liquide de refroidissement |
Pour l'installation et la connexion des câbles, consultez Faisceau X5 et Installation des câbles.
Accessoires de fixation du dévidoir
Le dévidoir X5 Wire Feeder 200 peut être équipé d'un cadre tubulaire en acier offrant des options de protection et d'installation supplémentaires. Lorsque le cadre tubulaire en acier est utilisé, le dévidoir X5 Wire Feeder 200 peut également être installé au-dessus de la source X5 en utilisant les mêmes accessoires de fixation en option que ceux du dévidoir X5 Wire Feeder 300.
