Dévidoir X5 Wire Feeder 300
Cette section décrit la structure des dévidoirs X5 Wire Feeder 300 Manuel et 300 AP/APC.
|
Certaines caractéristiques peuvent différer, selon le modèle. |
|
1.
|

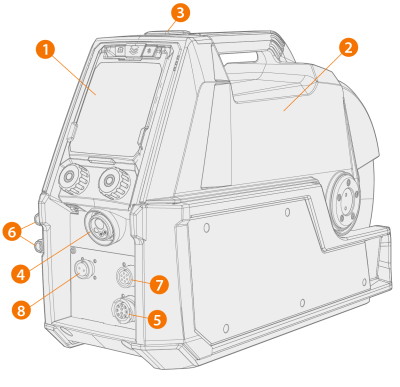

Panneau de commandes (et capot à charnière du panneau de commandes) |
>> Pour plus d'informations sur le panneau de commande du dévidoir X5 Wire Feeder 300 AP/APC, voir Panneau de commande AP/APC.
>> Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder 300 Manuel, consultez Panneau de commandes manuel.
>> Porte du boîtier du dévidoir
>> Poignée
|
Laisser le capot supérieur du dévidoir fermé pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laisser également ce capot fermé le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir. |
|
La poignée est uniquement destinée au transport à la main sur de courte distance. Toutefois, il est possible de suspendre temporairement l'équipement à des élingues par sa poignée (par exemple pour le déplacer). |
|
3.
|
Loquet du couvercle supérieur |
|
4.
|
Connecteur Euro du câble de soudage |
|
5.
|
Connecteur du câble de commande |
|
6.
|
Connecteurs des tuyaux d'arrivée et sortie d'eau de refroidissement (avec codage couleur). |
|
7.
|
Connecteur de synchronisation du dévidoir auxiliaire |
|
8.
|
X5 Wire Feeder 300 AP/APC uniquement : Connecteur du câble à détection de tension |
|
Voir les paramètres du panneau de commande pour les dévidoirs auxiliaires pris en charge. |

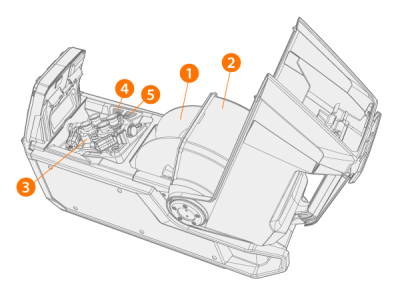

Intérieur du dévidoir (boîtier du dévidoir)
>> Pour plus d'informations sur les bobines de fil, consultez Bobines de fil et supports (300).
|
2.
|
Couvercle de verrouillage de la bobine de fil |
|
3.
|
Mécanisme des galets du dévidoir |
|
4.
|
Bouton de l'avance-fil |
>> Avance du fil d'apport (lorsque l'arc est éteint).
>> Tester le débit de gaz de protection et purger la conduite de gaz.

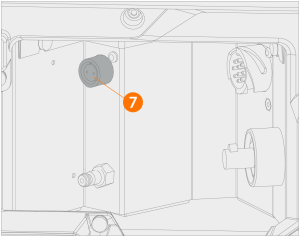

Intérieur du dévidoir (boîtier du faisceau)
|
1.
|
Trappe et verrou du boîtier du faisceau |
|
2.
|
Connecteur du tuyau de gaz de protection |
|
3.
|
Connecteur du câble de commande |
|
4.
|
Connecteur du câble du courant de soudage |
|
5.
|
Logement de montage du tuyau de liquide de refroidissement |
|
6.
|
Décharge de traction du faisceau |
|
7.
|
X5 Wire Feeder 300 AP/APC: Connecteur de câble à détection de tension pour faisceau |
Pour l'installation et la connexion des câbles, consultez Faisceau X5 et Installation des câbles.
Si le rotamètre intégré en option pour le gaz est inclus, il est également situé dans l'armoire du faisceau.
Accessoires de fixation du dévidoir
Le dévidoir X5 Wire Feeder 300 peut être installé au-dessus d'un poste à souder X5 avec les ensembles d'accessoires de fixation en option suivants :
|
•
|
Platines de fixation fixes avec mécanisme de verrouillage pour un dévidoir |
|
•
|
Plateau rotatif avec mécanisme de verrouillage pour un dévidoir |
|
•
|
Plateau rotatif double avec deux mécanismes de verrouillage pour deux dévidoirs |
|
•
|
Plateau rotatif avec bras d'équilibrage pour un dévidoir. |
