Kuuma-aloitus- ja kraatterintäyttötoiminnot
X5 Wire Feeder 200 Manual, 300 Manual ja HD300 M -laitteissa voit käyttää kraatterintäyttötoimintoa ja säätää sen parametreja painamalla ohjauspaneelin asetusvalikkopainikettaX5 Manual -ohjauspaneelin käyttö).
X5 Wire Feeder 300 AP/APC:llä voit käyttää kuuma-aloitus- ja kraatteritäyttötoimintoja ja säätää niiden parametreja hitsausparametrinäkymässäAP/APC-ohjauspaneeli: Hitsausparametrit).
Yleistä tietoa liipaisinlogiikoista on täällä: Liipaisintoiminnot.
Kuuma-aloitus
Kuuma-aloitusta käytettäessä parametriarvot ovat hitsauksen alussa erilaiset kuin hitsaustyön muissa vaiheissa. Toiminto on hyödyllinen esimerkiksi paksun materiaalin hitsaamisessa, jolloin aloituksessa käytetty lisäteho (lämpö) auttaa takaamaan hitsin korkean laadun.
Kun 2T-liipaisintoiminto on käytössä, kuuma-aloitus kestää ennalta määritetyn ajan.
Kuuma-aloitus 2T:llä:
Kun käytössä on 4T-liipaisulogiikka, kuuma-aloitus käynnistyy, kun liipaisinta painetaan ja hitsaus alkaa, ja kestää, kunnes liipaisin vapautetaan.

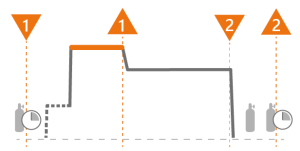

Kuuma-aloitus 4T:llä:
Lisähuomioita:
• | Kuuma-aloituksen lasku- tai nousuajan säädöllä asetetaan siirtymäaika kuuma-aloitusvaiheesta normaalin hitsausvirran tasolle. |
• | Kuuma-aloituksen taso ja aika ovat säädettävissä vain 2T-liipaisinlogiikalla. |
• | Kuuma-aloituksen hienosäätö (jännite) on säädettävissä 1-MIG-, Pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla. |
Kraatterintäyttö
Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa / langansyöttönopeutta vähitellen hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla.
Kun 2T-liipaisinlogiikka on käytössä, liipaisimen vapauttaminen käynnistää kraatterintäyttövaiheen. Kraatterintäyttö kestää ennalta määritellyn ajan.

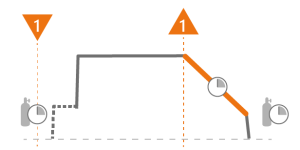

Kraatterintäyttö automaattisilla/synergisillä MIG-prosesseilla ja 2T:llä:

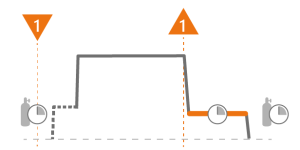

Kraatterintäyttö manuaalisella MIG-prosessilla ja 2T:llä:
Kun 4T-liipaisinlogiikka on käytössä, liipaisimen painaminen hitsauksen aikana käynnistää kraatterintäyttövaiheen. Järjestelmä pysyy kraatterintäytön lopetustasolla, kunnes liipaisin vapautetaan. Liipaisimen vapauttaminen lopettaa välittömästi kraatterintäyttötoiminnon.

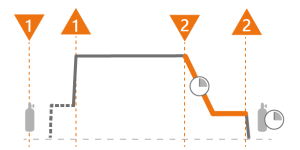

Kraatterintäyttö 4T:llä:
Lisähuomioita:
• | Kraatterintäytön hienosäätö (jännite) on säädettävissä 1-MIG-, Pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla. |
• | Manuaalisella MIG-prosessilla kraatterintäyttöaikaa, langansyöttönopeutta ja jännitettä voidaan säätää, mutta kraatterintäytön tasoasetukset eivät ole käytettävissä. |
• | Automaattisilla/synergisillä MIG-prosesseillla voidaan säätää kraatterintäytön hienosäätö-, aika- ja tasoasetuksia, mutta kraatterintäytön langansyöttönopeus- ja jänniteasetukset eivät ole käytettävissä. |
Kraatterintäyttö ajastimella
Kraatterintäytön ajastinvaihtoehto on käytettävissä 4T-liipaisulogiikan kanssa ja vain automaattisilla/synergisillä MIG-prosesseilla. Se mahdollistaa kiinteän keston asettamisen kraatterintäytön lopetusasolle. Kun kraatterintäytön ajastintoiminto on valittu ja kraatterintäytön lopetustason aika on asetettu, kraatterintäyttösekvenssi päättyy esiasetetun keston jälkeen, vaikka liipaisinta pidettäisiin painettuna.
Kraatterintäytön lopetustason aikaparametri vaikuttaa lopetustason kestoon ja kraatterintäytön aikaparametri vaikuttaa siirtymäaikaan (hitsaustason tai kraatterintäytön aloitustason ja lopetustason välisen siirtymän kesto).
Jos liipaisin vapautetaan ja painetaan uudelleen kraatterintäyttösekvenssin aikana, kraatterintäyttö pysäytetään.
Lisähuomioita:
• | Automaattisilla/synergisillä MIG-prosesseillla voidaan säätää kraatterintäytön hienosäätö-, aika- ja tasoasetuksia, mutta kraatterintäytön langansyöttönopeus- ja jänniteasetukset eivät ole käytettävissä. |
• | Kraatterintäytön hienosäätö (jännite) on säädettävissä 1-MIG-, Pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla. |
Symbolit:
![]() |
Toiminto |
![]() |
Liipaisimen painaminen (alas) |
![]() |
Aloitushidastus |
![]() |
Liipaisimen vapauttaminen (ylös) |
![]() |
Asetettu kesto |
![]() |
Etukaasu / jälkikaasu |
