AP/APC-ohjauspaneeli: Hitsausparametrit

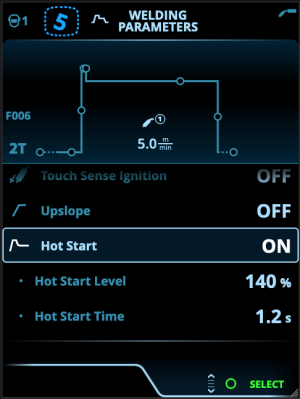

Hitsausparametrit-näkymä sisältää käynnistys- ja pysäytyskäyrän, jonka avulla kaikkein oleellisimpien parametrien säätö onnistuu hyvin havainnollisesti. Alaosa näkymästä on varattu kaikille käytössä olevan hitsausprosessin hitsausasetuksille luettelona. Hitsausprosessin valinta perustuu aktiivisena olevaan muistikanavaan ja sen asetuksiin.

Monet hitsausparametrit ovat hitsausprosessikohtaisia, ja ne ovat näkyvissä ja säädettävissä sen mukaisesti.

Hitsausparametrien säätäminen

Käännä oikeanpuoleista säätönuppia valitaksesi haluttu hitsausparametri.

Paina oikeanpuoleista säätönuppia valitaksesi hitsausparametri säädettäväksi.

Käännä oikeaa säätönuppia säätääksesi hitsausparametria.

>> Säädettävästä parametrista riippuen, katso lisätietoja myös alla olevasta hitsausparametritaulukosta.

Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä painamalla oikeanpuoleista säätönuppia.

Hitsausparametrien tallentaminen myöhempää käyttöä varten

Muuttuneiden hitsausparametrien pohjalta luodaan automaattisesti työkanava. Tallentaaksesi uudet hitsausparametrit muistikanavalle, tee seuraavasti:

•

Nopea vaihtoehto (vaikuttaa aktiivisena olevaan kanavaan): Pidä muistikanavien pikavalintapainike painettuna noin 2 sekunnin ajan.

>> Tämä tallentaa parametriasetukset aktiivisena olevalle muistikanavalle korvaten kanavan aiemmat asetukset.

•

Muistikanavanäkymävaihtoehto: Mene muistikanavanäkymään ja tallenna parametriasetukset uudelle kanavalle.

>> Lisätietoja on kohdassa AP/APC-ohjauspaneeli: Kanavat.

Hitsausparametrit ja toimintojen kuvaukset

MIG ja 1-MIG -hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä MIG ja 1-MIG -prosesseilla

Parametri	Parametrin arvo	Kuvaus
Prosessi	MIG, 1-MIG, Pulse, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position	Tämä MIG-hitsausprosessin valinta on riippuvainen käytössä olevasta hitsausohjelmasta sekä laitteistosta. Lisätietoja valinnaisista prosesseista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
Liipaisinlogiikka	2T, 4T	Hitsauspistooleissa voi olla useita vaihtoehtoisia liipaisimen toimintatapoja (liipaisinlogiikoita). Yleisimmin käytetyt ovat 2T ja 4T. 2T-tilassa liipaisin pidetään painettuna hitsauksen ajan. 4T-tilassa liipaisinta painetaan ja vapautetaan kerran hitsauksen aloittamiseksi ja toisen kerran sen lopettamiseksi. Lisätietoa on kohdassa Liipaisintoiminnot.
Jaksoajastin	Päällä/Pois Oletusasetus = Pois	Jaksoajastin on hitsaustoiminto, joka tuottaa tietynkestoisen hitsin tai hitsejä automaattisesti. Lisätietoa on kohdassa Jaksoajastin.
- Jakson kaariaika	0,0 ... 60,0 s Oletusasetus = 2,0 s
- Jaksotauotus	Päällä/Pois Oletusasetus = Pois
- Jakson taukoaika	0,1 ... 3,0 s, askel 0,1 s Oletusasetus = 0,1 s
Etukaasu	0.0 ... 9.9 s, Auto, askel 0,1 0,0 = Pois	Hitsaustoiminto, jossa suojakaasun virtaus käynnistyy ennen valokaaren syttymistä. Tämä varmistaa sen, ettei metalli joudu kosketuksiin ilman kanssa hitsauksen alkuvaiheessa. Käyttäjä määrittää etukaasuajan pituuden. Käytetään kaikille metalleille, mutta erityisesti ruostumattomalle teräkselle ja titaanille.
Aloitushidastus	10...90 %, Auto, askel 1	Aloitushidastus määrittää langansyöttönopeuden ennen valokaaren syttymistä eli ennen kuin lisäainelanka on kosketuksissa työkappaleen kanssa. Kun valokaari syttyy, langansyöttönopeus vaihtuu automaattisesti käyttäjän asettamalle tasolle. Aloitushidastustoiminto on aina käytössä.
Touch Sense Ignition	Auto/Päällä/Pois	Touch Sense Ignition (TSI) -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen.
Langansyöttönopeus	0,50 ... 25 m/min, askel 0,05 tai 0,1 Oletusasetus = 5,00 m/min	Langansyöttönopeuden säätöalue. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
Min. langansyöttönopeus	Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1 Oletusasetus = 0,5 m/min	Langansyöttönopeuden säädön minimi- ja maksimirajat.
Maks. langansyöttönopeus	Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1 Oletusasetus = 25 m/min	Langansyöttönopeuden säädön minimi- ja maksimirajat.
Jännite	Minimi/Maksimi = Hitsauslaitteiston spesifikaatioiden mukaisesti, askel 0.1	Hitsausjännitteen säätö ja sen minimi- ja maksimirajat. Nämä parametrit ovat säädettävissä vain MIG-tilassa. 1-MIG -tilassa hitsausohjelma määrittää jännitteen.
Dynamiikka	-10,0 ... +10,0, askel 0,2 Oletusasetus = 0	Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo, sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo, sitä karheampi valokaari. (Ei käytettävissä WiseRoot+, MAX Cool ja MAX Speed -prosessien kanssa.)
Kraatterintäyttö	Päällä/Pois	Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttötoiminto laskee hitsaustehoa / langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla. Manuaalisella MIG-prosessilla kraatterintäytön kesto, langansyöttönopeus ja jännite ovat käyttäjän ennalta määritettävissä. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin. Lisätietoa on kohdassa Kuuma-aloitus- ja kraatterintäyttötoiminnot. Katso muiden prosessien tiedot alla olevista parametritaulukoista.
- Kraatterintäytön aika	0,0 ... 10,0 s, Auto, askel 0,1 Oletusasetus = 1,0 s
- Kraatterintäytön langansyöttönopeus	0,5 ... 25,0 m/min, Auto, askel 0,05 or 0,1 Oletusasetus = 5 m/min
- Kraatterintäytön jännite	400 A: 8 ... 45 V, Auto 500 A: 8 ... 50 V, Auto Askel 0,1 V Oletusasetus = 18 V
Jälkivirta	-30 ... +30	Jälkivirta-asetus vaikuttaa langan pituuteen hitsin lopussa, jotta lanka ei esimerkiksi pysähtyisi liian lähelle hitsisulaa. Tämä mahdollistaa samalla optimaalisen langan pituuden seuraavan hitsin alkuun.
Langan irrotus (WF end step)	Pois/Päällä Oletusasetus = Pois	Langan irrotus -toiminto estää lisäainelankaa tarttumasta virtasuuttimeen hitsin lopussa.
Jälkikaasu	0,0 ... 9,9 s, Auto, askel 0,1 0,0 = Pois	Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja.

1-MIG-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä 1-MIG-prosessilla.

Parametri	Parametrin arvo	Kuvaus
Liipaisinlogiikka	2T, 4T, Powerlog (2 tasoa tai 3 tasoa)	Hitsauspistooleissa voi olla useita vaihtoehtoisia liipaisimen toimintatapoja (liipaisinlogiikoita). Yleisimmin käytetyt ovat 2T ja 4T. 2T-tilassa liipaisin pidetään painettuna hitsauksen ajan. 4T-tilassa liipaisinta painetaan ja vapautetaan kerran hitsauksen aloittamiseksi ja toisen kerran sen lopettamiseksi. Huomaa, että Powerlogin valinta avaa Powerlog-lisäasetuksia hitsausparametrinäkymään. Lisätietoa on kohdassa Liipaisintoiminnot.
Nousuvirta	Päällä/Pois	Hitsaustoiminto, jolla määritetään, kuinka pitkän ajan kuluessa hitsausvirta kasvaa halutulle hitsausvirtatasolle hitsauksen alkuvaiheessa. Nousuvirran aloitustaso ja nousuaika ovat käyttäjän ennalta määritettävissä.
- Nousuvirran aloitustaso	10 ... 100 %, Auto, askel 1 Oletusasetus = 50
- Virran nousuaika	0,1 ... 5 s, Auto, askel 0,1 Oletusasetus = 0,10
Kuuma-aloitus	Päällä/Pois	Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää langansyöttönopeutta ja hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Kuuma-aloituksen lasku- tai nousuajan säädöllä asetetaan siirtymäaika kuuma-aloitusvaiheesta normaalin hitsausvirran tasolle. Kuuma-aloituksen taso ja aika ovat säädettävissä vain 2T-liipaisinlogiikalla. Kuuma-aloituksen hienosäätö (jännite) on säädettävissä 1-MIG-, Pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla. Lisätietoa on kohdassa Kuuma-aloitus- ja kraatterintäyttötoiminnot.
- Kuuma-aloituksen taso	-50 ... +200 %, Auto, askel 1 Oletusasetus = 40
- Kuuma-aloituksen hienosäätö	-10,0 ... +10,0, askel 0,1 Oletusasetus = 0,0
- Kuuma-aloituksen aika	0,1 ... 9,9 s, Auto, askel 0,1 Oletusasetus = 1,2 s
- Kuuma-aloituksen lasku- tai nousuaika	0,0 ... 10,0 s, askel 0,1 s Oletusasetus = 0,0 s
Wise-toiminto	Ei mitään, WiseFusion, WisePenetration, WiseSteel	Tämän valitsemalla avautuu luettelo käytettävissä olevista Wise-toiminnoista. Lisätietoja näistä toiminnoista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista. (Ei käytettävissä WiseRoot+, WiseThin+, MAX Cool, MAX Speed ja MAX Position -prosessien kanssa.)
Hienosäätö	Esimerkki: -10,0 ... +10,0 V * Askel 0,1 V	Jännitteen hienosäätö. * Hitsausjännitteen säätöalue määritellään käytössä olevassa hitsausohjelmassa.
Kraatterintäyttö	Pois/Päällä/Ajastin	Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa / langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla. Kraatterintäytön ajastinvaihtoehto on käytettävissä vain 4T-liipaisulogiikalla. Se mahdollistaa lopetustason kiinteän keston asettamisen. Kraatterintäytön hienosäätö (jännite) on säädettävissä 1-MIG-, Pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla. Lisätietoa on kohdassa Kuuma-aloitus- ja kraatterintäyttötoiminnot.
- Kraatterintäytön aloitustaso	10 ... 150 %, Auto, askel 1 Oletusasetus = 100
- Kraatterintäytön kesto	0,1 ... 10,0 s, Auto, askel 0,1 Oletusasetus = 1,0 s
- Kraatterintäytön lopetustaso	10 ... 150 %, Auto, askel 1 Oletusasetus = 30
- Kraatterintäytön lopetustason aika	Pois ... 10,0 s, askel 0,1 Oletusasetus = Pois
- Kraatterintäytön hienosäätö	-10,0 ... +10,0, askel 0,1 Oletusasetus = 0,0
Virta	10 ... koneen koko A, askel 1 Oletusarvo = 50 A	Hitsausvirran säätö vain WisePenetration+ -toiminnon kanssa.

Pulssi/DPulse-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä MIG ja 1-MIG -hitsausparametrien lisäksi, kun käytössä on X5-pulssivirtalähde. DPulse = Kaksoispulssiprosessi.

Parametri	Parametrin arvo	Kuvaus
Pulssivirta %	-10 ... +15 %, askel 1	Pulssivirran hienosäätö suhteessa pulssi- ja DPulse-hitsausprosessien virtaan.
DPulse-suhde	10 ... 90 %, askel 1	Tämä säätää kaksoispulssin ajallista suhdetta (prosenttiosuutta), eli kuinka kauan kaksoispulssin ensimmäistä pulssitasoa käytetään. Toinen pulssitaso määrittyy suhteessa ensimmäisen tason asetukseen.
DPulse-taajuus	0,4 ... 8,0 Hz, Auto, askel 0,1	Tämä säätää kaksoispulssin taajuutta. Kuinka kauan ensimmäisen tason alusta kuluu toisen tason loppuun.
DPulse, 1. taso: Langansyöttönopeus	0,50 ... 25 m/min, askel 0,05 tai 0,1	Ensimmäisen kaksoispulssitason langansyöttönopeus (sekä minimi-/maksimiarvot langansyöttönopeudelle). Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
DPulse, 1. taso: Hienosäätö	-10 ... +10, askel 1	Hitsausjännitteen hienosäätö.
DPulse, 1. taso: Dynamiikka	-10,0 ... +10,0, askel 0,2 Oletusasetus = 0	Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari.
DPulse, 2. taso: Langansyöttönopeus	0,50 ... 25 m/min, askel 0,05 tai 0,1	Toisen kaksoispulssitason langansyöttönopeus. Toisen DPulse- eli kaksoispulssitason langansyöttönopeus muuttuu automaattisesti, kun ensimmäisen DPulse-tason langansyöttönopeutta säädetään. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
DPulse, 2. taso: Hienosäätö	-10 ... +10, askel 1	Hitsausjännitteen hienosäätö.
DPulse, 2. taso: Dynamiikka	-10,0 ... +10,0, askel 0,2 Oletusasetus = 0	Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo, sitä karheampi valokaari.

MAX Speed -parametrit

Tässä luetellut parametrit ovat MAX Speed -prosessikohtaisia.

Parametri	Parametrin arvo	Kuvaus
MAX Speed -taajuus	100 ... 800 Hz, Auto, askel 10	MAX Speed -taajuuden asetus.

MAX Position -parametrit

Tässä luetellut parametrit ovat MAX Position -prosessikohtaisia.

Parametri	Parametrin arvo	Kuvaus
MAX Position -taajuus	-0,5 ... +0,5 Hz, askel 0,1 Oletusasetus = 0	MAX Position -taajuuden hienosäätö.
Pulssivirta %	-10 … 15 %, askel 1 Oletusasetus = 0	MAX Position -pulssivirran säätö.
Levynvahvuus	3,0 ... 12,0 mm	MAX Position -levynvahvuuden asetus.

TIG-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä TIG-prosessilla.

Parametri	Parametrin arvo	Kuvaus
Liipaisimen toimintatapa	2T, 4T	Hitsauspistooleissa voi olla useita vaihtoehtoisia liipaisimen toimintatapoja (liipaisinlogiikoita). Yleisimmin käytetyt ovat 2T ja 4T. 2T-tilassa liipaisin pidetään painettuna hitsauksen ajan. 4T-tilassa liipaisinta painetaan ja vapautetaan kerran hitsauksen aloittamiseksi ja toisen kerran sen lopettamiseksi.
Jälkikaasu	0,0 ... 30,0 s, askel 0,1 0,0 = Pois	Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja.
Virta	10 ... koneen koko A, askel 1 Oletusasetus = 50 A	Hitsausvirran säätö.
Virran minimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A	Virran säädön minimi- ja maksimirajat.
Virran maksimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A	Virran säädön minimi- ja maksimirajat.

Puikkohitsausparametrit

Tässä luetellut parametrit ovat säädettävissä puikkohitsausprosessilla.

Parametri	Parametrin arvo	Kuvaus
Dynamiikka	-10,0 ... +10,0, askel 0,2 Oletusasetus = 0	Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari.
Kuuma-aloituksen taso	-30 ... +30 Oletusasetus = 0	Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Puikkohitsauksessa kuuma-aloituksen taso on käyttäjän ennalta määritettävissä.
Virta	10 ... koneen koko A, askel 1 Oletusasetus = 50 A	Hitsausvirran säätö.
Virran minimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A	Virran säädön minimi- ja maksimirajat.
Virran maksimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A	Virran säädön minimi- ja maksimirajat.
Kaaren katkaisu	Pois, 30...60 V, askel 1 Oletusasetus = Pois	Määrittää valokaaren katkeamiskohdan suhteessa valokaareen pituuteen puikkohitsauksessa.

Talttausparametrit

Tässä luetellut parametrit ovat säädettävissä talttausprosessilla.

Parametri	Parametrin arvo	Kuvaus
Virta	10 ... koneen koko A, askel 1 Oletusasetus = 50 A	Virran säätö.
Virran minimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A	Virran säädön minimi- ja maksimirajat.
Virran maksimiarvo	Minimi/Maksimi = 10 ... koneen koko A, askel 1 Oletusasetus = 10 A
Kuuma-aloituksen taso	-30 ... +30 Oletusasetus = 0	Hitsaustoiminto, joka käyttää prosessin alussa suurempaa tai pienempää virtaa.

Lisätietoja valinnaisista hitsausominaisuuksista ja -toiminnoista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
