Verwenden des Bedienpanels von X5 AP/APC
Das Bedienpanel des X5 Wire Feeder 300 AP/APC beinhaltet erweiterte Merkmale und Funktionen für das MIG-Schweißen mit der Option, die X5 FastMig auch für WIG (Gleichstrom), E-Hand-Schweißen und Fugenhobeln verwenden zu können.
Das automatische 1-MIG-Verfahren ist zusammen mit den Kemppi-Schweißprogrammen sowie den Funktionen und Verfahren von Wise und MAX (optional) erhältlich. Weitere Informationen finden Sie unter Wie Sie Schweißprogramme erhalten.

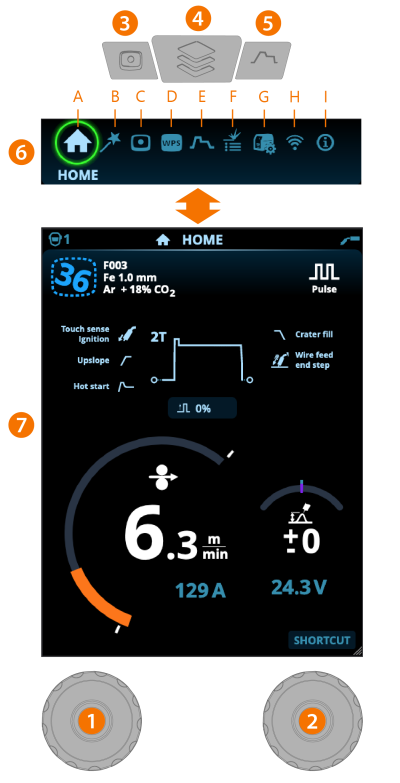

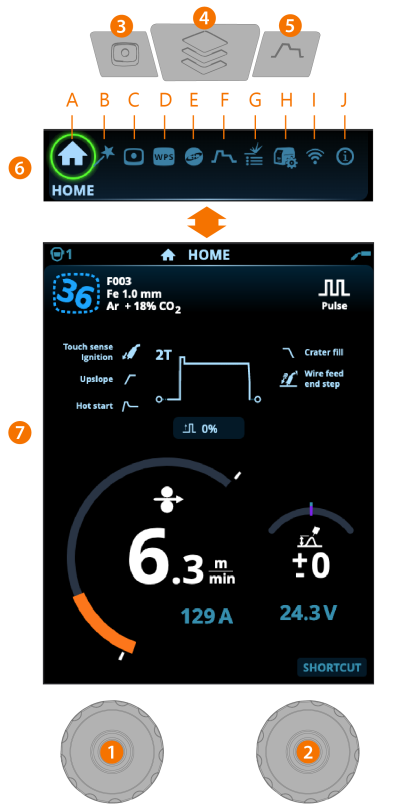

Bedienpanel des X5 Wire Feeder 300 AP/APC
Allgemeines
| 1. | Linker Bedienknopf |
>> Einstellung und Auswahl
| 2. | Rechter Bedienknopf |
>> Einstellung und Auswahl
| 3. | Taste für Speicherkanäle |
>> Shortcut zur Speicherkanalauswahl
>> Geänderte Schweißparameter können schnell auf dem aktiven Speicherkanal gespeichert werden, indem die Taste Speicherkanäle ca. 2 Sekunden lang gedrückt gehalten wird. Dies funktioniert in jeder Ansicht.
| 4. | Menütaste |
>> Ansichtsauswahl eingeben
>> Durch langes Drücken der Taste kehren Sie zur Home-Ansicht zurück, oder wenn Sie sich bereits in der Home-Ansicht befinden, zur letzten verwendeten Ansicht.
| 5. | Taste für Schweißparameter |
>> Verknüpfung zur Schweißparameter-Ansicht
| 6. | Ansichtsauswahl |
>> Ändern Sie die Ansicht durch Drehen des Steuerknopfes (2)
>> Bestätigen Sie den Ansichtswechsel durch Drücken des Steuerknopfes (2).
Sicherheitssperre: Durch gleichzeitiges langes Drücken der Bedienknöpfe 1 und 2 kann das Gerät aus Sicherheitsgründen gesperrt werden. Dies verhindert ein versehentliches Schweißen und Bedienen des Geräts, ohne dass das Gerät ausgeschaltet werden muss. Entsperren Sie das Gerät, indem Sie die Bedienknöpfe 1 und 2 gleichzeitig für 2 Sekunden drücken.
Ansichten (7)
| A. | Home-Ansicht |
| B. | Ansicht Weld Assist |
| C. | Ansicht der Speicherkanäle |
| D. | WPS-Ansicht (verfügbar mit APC-Modell) |
| E. | Schweißparameter-Ansicht |
| F. | Anzeige der Schweißhistorie |
| G. | Ansicht Systemeinstellungen |
| H. | WLAN-Ansicht (verfügbar mit APC-Modell) |
| I. | Info-Ansicht |
|
Nach jeder Schweißung wird kurz eine Schweißzusammenfassung (Schweißdaten) angezeigt. |
