X5 Wire Feeder HD300

Dieser Abschnitt beschreibt den Aufbau des X5 Wire Feeder HD300.

Modellspezifische Abweichungen können auftreten.

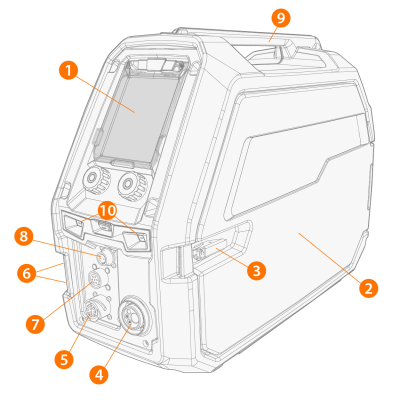

X5 Wire Feeder HD300:

1. Bedienpanel (und aufklappbare Bedienpanelabdeckung)

>>  Für weitere Informationen zum Bedienpanel des X5 Wire Feeder 300 Manual siehe Manuelles Bedienpanel.

>>  Für weitere Angaben zum Bedienpanel des X5 Wire Feeder 300 AP/APC siehe Bedienpanel AP/APC.

2. Gehäusedeckel des Drahtvorschubs
Die obere Abdeckung des Drahtvorschubs während des Schweißens geschlossen halten. Dies verringert das Risiko von Verletzungen und/oder Stromschlag. Um das Innere des Drahtvorschubs sauberzuhalten, die Gehäusetür immer geschlossen halten.
3. Verriegelung für die Klappe des Drahtvorschubgehäuses
4. Euro-Stecker für Schweißkabelanschluss
5. Steuerkabelanschluss
6. Anschlüsse für Kühlmitteleinlass und -auslass (farbcodiert)
7. Synchronisationsanschluss für Zwischenvorschubgerät
Vollständige Liste der unterstützten Zwischenvorschubgeräte siehe Bedienpanel AP/APC: Geräteeinstellungen.
8. Nur AP/APC-Modelle: Anschluss des Spannungssensorkabels
9. Griff
Das Aufhängen der Ausrüstung am Griff mit speziellem Aufhängezubehör (z.B. zum Heben oder Versetzen) ist möglich.
10. LED-Arbeitsleuchten mit Lichtschalter in der Mitte

>>  Lichtschalter: Erstes Betätigen schaltet das Licht ein (volle Helligkeit), zweites Betätigen dimmt das Licht (mittlere Helligkeit), drittes Betätigen schaltet das Licht aus

>>  Einschließlich integriertem Akku (Laden durch Anschließen der Ausrüstung an das Stromnetz).

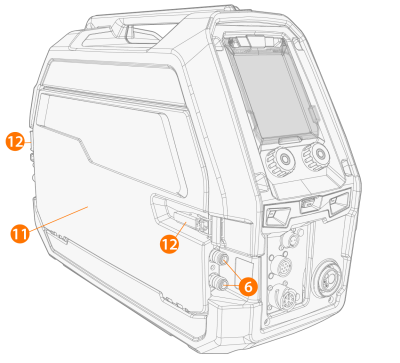

11. Klappe des Schlauchpaketgehäuses
12. Klappenscharniere des Schlauchpaketgehäuses

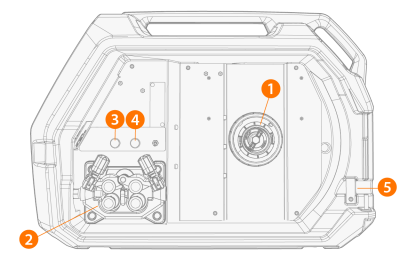

Innenansicht des Drahtvorschubs (Drahtvorschubgehäuse)

1. Spulennabe

>>  Für weitere Angaben zur Drahtspule, siehe Einsetzen und Wechseln des Drahts (X5 WF HD300).

2. Drahtvorschub-Rollenmechanismus
3. Gastesttaste

>>  Testet den Schutzgasfluss und spült die Gasleitung.

4. Drahtvorschubtaste

>>  Führen Sie den Zusatzwerkstoff vorwärts (bei abgeschaltetem Lichtbogen).

5. Öffnung für Durchführung des Drahttrommelsatzes (optional)

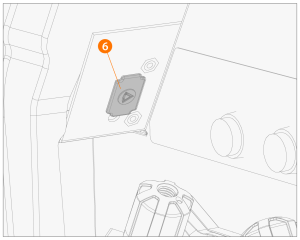

6. USB-Anschluss

>>  Zum Aktualisieren von Software/Firmware.

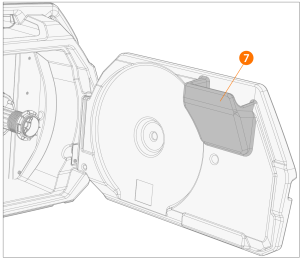

7. Teilelagerung

>>  Zur vorübergehenden Aufbewahrung kleinerer Gegenstände.

Falls mit einem optionalen Rotameter für Gas ausgestattet, befindet sich dieser auch im Drahtvorschubgehäuse.

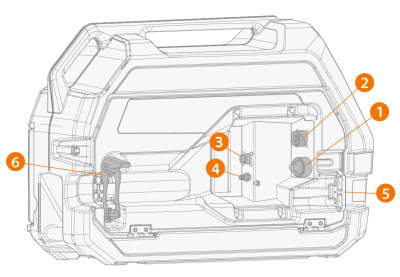

Innenansicht des Drahtvorschubs (Kabelanschlussfach)

1. Schweißkabelanschluss
2. Steuerkabelanschluss
3. Anschluss des Spannungssensorkabels
4. Anschluss für Schutzgasschlauch
5. Befestigungsschlitz für Kühlmittelschlauch
6. Zugentlastung des Schlauchpakets (einstellbar)

Montage und Anschluss der Kabel siehe X5 Zwischenschlauchpaket und Installation der Kabel.

Beim X5 Wire Feeder HD300 öffnet sich die Tür des Drahtvorschubgehäuses zur Seite. Dies muss beachtet werden, wenn der Einbau eines doppelten Drahtvorschubs auf einer Drahtvorschubdrehplate in Erwägung gezogen wird.
