X5 Zwischenschlauchpaket

Die X5 FastMig-Zwischenkabel sind in mehreren verschiedenen Längen und Konfigurationen erhältlich, um Ihrer Gerätekonfiguration gerecht zu werden.

Informationen zur Installation des Zwischenkabels finden Sie unter Verlegen von Kabeln (X5 WF 200, X5 WF 300, X5 WF HD300) und Verlegen der Kabel (X5 WF HD200).

Mit Wasserkühlung:

(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)

1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
5. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
6. Zugentlastungskragen (am Stromquellenende)
7. Zugentlastungsblock (am Drahtvorschubende)

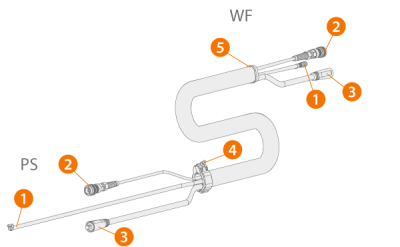

Ohne Wasserkühlung:

(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)

1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Zugentlastungskragen (am Stromquellenende)
5. Zugentlastungsblock (am Drahtvorschubende)

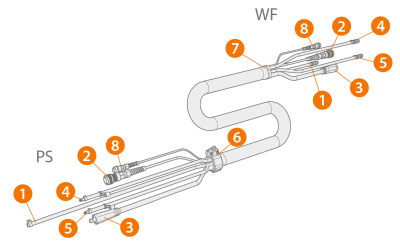

Mit Spannungssensorkabel und Wasserkühlung

(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)

1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
5. Kühlmittelschlauch (Auslass/Einlass, farbcodiert)
6. Zugentlastung (am Stromquellenende)
7. Zugentlastung (am Drahtvorschubende)
8. Spannungssensorkabel

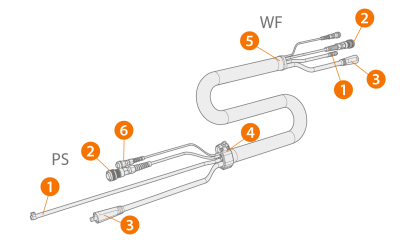

Mit Spannungssensorkabel, ohne Wasserkühlung

(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)

1. Schutzgasschlauch
2. Steuerkabel
3. Schweißstromkabel
4. Zugentlastung (am Stromquellenende)
5. Zugentlastung (am Drahtvorschubende)
6. Spannungssensorkabel

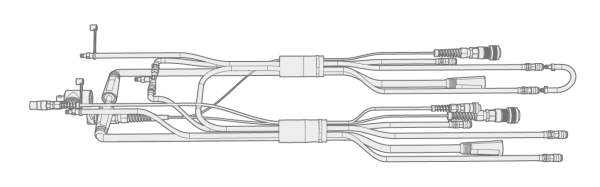

Adapterkabel für die Installation eines Doppeldrahtvorschubs

Das Adapterkabel für einen Doppeldrahtvorschub teilt ein Zwischenkabel für zwei Drahtvorschübe auf.

Spezifikationen für Zwischenkabel

Kabel Kabeltyp*

Kabellänge

 Kühlung Anschluss-Typen
X57002MW 70 mm2 2 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57005MW 70 mm2 5 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57010MW 70 mm2 10 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57015MW 70 mm2 15 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57020MW 70 mm2 20 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57030MW 70 mm2 30 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57040MW 70 mm2 40 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X57002MG 70 mm2 2 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57005MG 70 mm2 5 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57010MG 70 mm2 10 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57015MG 70 mm2 15 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57020MG 70 mm2 20 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57025MG 70 mm2 25 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57030MG 70 mm2 30 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57035MG 70 mm2 35 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X57005MWV 70 mm2 5 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57010MGV 70 mm2 10 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57010MWV 70 mm2 10 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57002MGV 70 mm2 2 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57002MWV 70 mm2 2 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57005MGV 70 mm2 5 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57020MGV 70 mm2 20 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57020MWV 70 mm2 20 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57030MGV 70 mm2 30 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom), 2-polig (Spannungssensorik)
X57030MWV 70 mm2 30 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X59502MW 95 mm2 2 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X59502MWV 95 mm2 2 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom), 2-polig (Spannungssensorik)
X59505MW 95 mm2 5 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X59510MW 95 mm2 10 m Wassergekühlt 10-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom)
X59502MG 95 mm2 2 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X59505MG 95 mm2 5 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)
X59510MG 95 mm2 10 m Gasgekühlt 10-polig (Steuerung), Snap (Gas), DIX (Strom)

* Schweißstromkabel
