Verlegen der Kabel (X5 WF HD200)

Verbinden Sie das Zwischenkabel zuerst mit dem Drahtvorschub und dann mit der Stromquelle. Die Beschreibungen der Anschlüsse und ihre Lage finden Sie unter X5 Wire Feeder HD200.

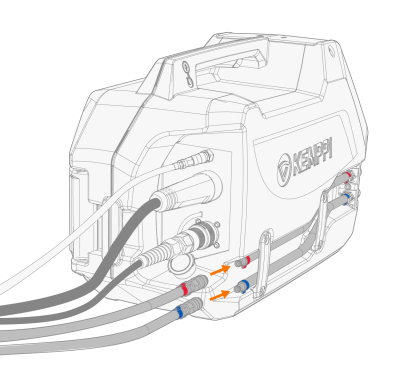

Zwischenkabel am Drahtvorschub anschließen

1.

Verbinden Sie das Schweißstromkabel mit dem Drahtvorschub. Drücken Sie das Kabel so weit wie möglich hinein und drehen Sie den Stecker im Uhrzeigersinn, um das Kabel in Position zu sichern.

Ziehen Sie das Schweißstromkabel von Hand so fest wie möglich. Sollte die Verbindung des Schweißstromkabels lose sein, kann es überhitzen.

2.

Schieben Sie den Schutzgasschlauch auf den Schutzgasschlauchanschluss, so dass er einrastet.

3.

Verbinden Sie das Steuerkabel mit dem Anschluss. Drehen sie den Spanneinsatz im Uhrzeigersinn, um ihn einrasten zu lassen.

4.

Wenn Sie über die optionale Kühleinheit verfügen, schließen Sie die Schläuche der Kühlmittel an die Schlauchanschlüsse für die Fortsetzung an. Die Auslass- und Einlassanschlüsse sind farbcodiert.

5.

Sichern Sie die Zugentlastung des Kabels.

>>  Lösen Sie die Schrauben des Zugentlastungsblocks, um den oberen Teil zu öffnen. Setzen Sie dann das Kabelpaket auf den Block und sichern Sie es, indem Sie das Oberteil schließen und die Schrauben wieder anbringen.

>>  Falls noch nicht geschehen, schließen Sie den Zugentlastungsblock an die Schnittstelle auf der Rückseite des Drahtvorschubs an.

Achten Sie beim Anschließen der Kabel an den Drahtvorschub auf eine saubere Verlegung der Kabel.

Das Schlauchpaket erwärmt sich beim Schweißen, die Kabel müssen mit Vorsicht behandelt werden.

Anschluss von Zwischenkabel und Massekabel an die Stromquelle

1.

Bringen Sie die Zugentlastung (1) des Kabels an der hinteren Befestigungsplatte an.

2.

Verbinden Sie das Schweißstromkabel mit dem Pluspol (+) (2) an der Stromquelle.

3.

Verbinden Sie das Massekabel mit dem Minuspol (-) (5) an der Stromquelle.

4.

Verbinden Sie das Steuerkabel (3) mit der Stromquelle.

5.

Verbinden Sie den Schutzgasschlauch (4) mit der Gasflasche.

6.

Wenn Sie über die optionale Kühleinheit verfügen, schließen Sie die Kühlflüssigkeitsschläuche (6) an. Die Schläuche sind farbcodiert.

Bei den meisten MIG/MAG-Anwendungen und Zusatzwerkstoffen wird das Schweißstromkabel des Drahtvorschubgeräts mit dem Pluspol der Stromquelle verbunden. Um die richtige Polarität für das WIG-Schweißen einzustellen, das Schweißstromkabel und das Massekabel entsprechend an den positiven oder negativen Anschluss an der Stromquelle anschließen.

Für das WIG-Schweißen muss die Polarität (+/-) umgeschaltet werden. Um die richtige Polarität für das WIG-Schweißen einzustellen, das Schweißstromkabel und das Massekabel entsprechend an den positiven oder negativen Anschluss an der Stromquelle anschließen.

Verwenden Sie für die Installation von Doppeldrahtvorschüben das Zwischenkabel, das für zwei Drahtvorschübe ausgelegt ist.

Stellen Sie sicher, dass Sie alle Kabel ordnungsgemäß angeschlossen und angezogen haben.

Austausch der Zugentlastung

Entfernen und Ersetzen der Zugentlastung am stromquellenseitigen Ende des Zwischenkabels:

1.

2.
