X5 Wire Feeder HD200
Dieser Abschnitt beschreibt die Struktur des X5 Wire Feeder HD200 Manual, AP und APC.
|
Halten Sie die Abdeckungen des Drahtvorschubs während des Schweißens geschlossen, um die Verletzungsgefahr oder das Risiko eines Stromschlags zu reduzieren. Halten Sie die Abdeckungen auch sonst geschlossen, um das Innere des Drahtvorschubs sauber zu halten. |
|

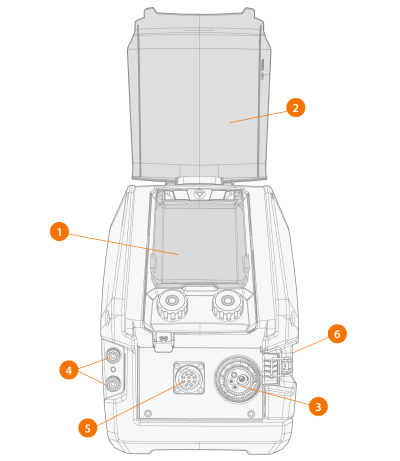

1.
|
Bedienpanel (und Bedienpanel-Displayabdeckung *) |
>> Für weitere Informationen zum Bedienpanel des X5 Wire Feeder HD200 Manual siehe Bedienpanel des X5 WF 300 Manual und HD200 Manual.
>> Für weitere Informationen zum Bedienpanel des X5 Wire Feeder HD200 AP/APC siehe Bedienpanel AP/APC.
|
2.
|
Abdeckung des Bedienpanels * |
|
3.
|
Euro-Stecker für Schweißkabelanschluss |
|
4.
|
Anschlüsse für Kühlmitteleinlass und -auslass (farbcodiert) |
|
5.
|
Steuerkabelanschluss (10-polig) |
|
6.
|
Drahtvorschubschrank und Schranktürverriegelung. |
* Die Abdeckungen von Display und Bedienpanel gehören zur Standardausstattung. Beide können je nach Bedarf abgenommen werden.

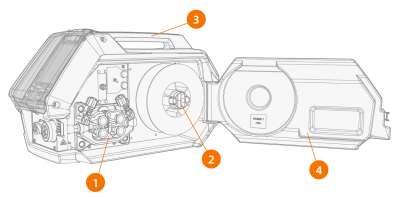

Drahtvorschub-Schrank
|
1.
|
Drahtvorschub-Rollenmechanismus |
>> Für weitere Informationen zu den Drahtspulen siehe Drahtspule und Nabe (200).
|
3.
|
Griff des Drahtvorschubs |
|
4.
|
Gehäusedeckel des Drahtvorschubs |
|
5.
|

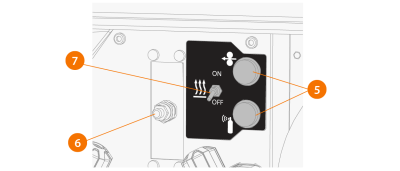

Drahtvorschubschalter und Gastest-Tasten |
|
6.
|
Gasdurchsatzregler für Schutzgas |
|
7.
|
Schalter für Gehäuseheizung (Gehäuseheizung ist optional). |
|
Eine separate Modellversion mit eingebautem Rotameter für Gas ist ebenfalls erhältlich. In diesem Fall wird das Ventil des Gasdurchsatzreglers durch den Knopf für die Einstellung des Rotameters und die Skala ersetzt. |

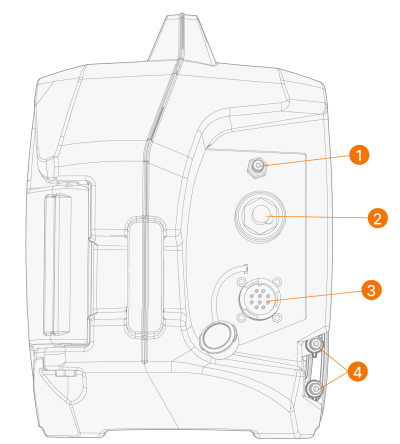

Zwischenkabelanschlüsse
|
1.
|
Anschluss für Schutzgasschlauch |
|
2.
|
Schweißstrom-Kabelanschluss (DIX) |
|
4.
|

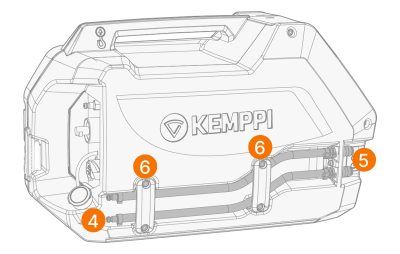

Anschlüsse für Kühlmittelschläuche * |
|
5.
|
Halter für Kühlmittelein- und -auslassstecker |
|
6.
|
Halterungen für Kühlmittelkanäle. |
* Beim Drahtvorschub X3 HD200 werden die Kühlmittelschläuche an die nach vorne geführten Fortsetzungsschläuche angeschlossen.
Montage und Anschluss der Kabel siehe X5 Zwischenschlauchpaket und Verlegen der Kabel (X5 WF HD200).
Zubehör zur Befestigung von Drahtvorschüben
Der X5 Drahtvorschub HD200 kann mit Schutzschienen für den Drahtvorschub ausgestattet werden, die zusätzlichen Schutz und Installationsmöglichkeiten bieten. Bei Verwendung der Schutzschienen kann der X5 Wire Feeder HD200 mit denselben optionalen Befestigungssätzen wie der X5 Wire Feeder 300 auch auf den X5 Stromquellen installiert werden. Mit den Schutzschienen ist auch ein direkter Anschluss an den Drahtvorschub-Wagen und den 2-Rad-Wagen möglich.
