Montering af kabler

Forbind først mellemkablet til trådboksen og derefter til strømkilden. Du kan finde beskrivelser og placeringer af stik i X5 Wire Feeder 200, X5 Wire Feeder 300 eller X5 Wire Feeder HD300 (afhængigt af din trådboksmodel).

Tilslutning af mellemkablet til trådboksen

1.

Åbn låsen på kabelkabinettet for at se stikkene.

2.

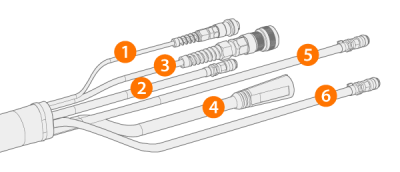

Slut svejsestrømskablet (4) til trådboksen. Tryk kablet så langt ind som muligt og drej stikket med uret for at spænde kablet på plads.

Spænd svejsestrømskablet så meget som muligt med håndkraft. Hvis svejsestrømskablets tilslutning er løs, kan det overophede.

3.

Tryk beskyttelsesgasslangen (2) mod tilslutningsstudsen til beskyttelsesgas, så den låses fast.

4.

Slut styrekablet (3) til stikket. Drej omløberen med uret, så den låser sig på plads.

5.

Hvis du bruger køleenhed skal du placere kølevæskeslangens stik (5, 6) i hullet og gennem åbningen.

>>  Tryk fjederbeslaget sammen for at få slangestikkene på plads. Nå den er sluppet, sikres det, at fjederbeslaget klikker på plads i slangekoblingens noter.

6.

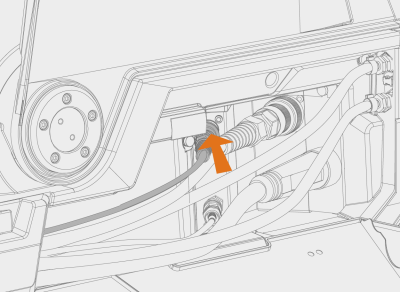

Hvis du har spændingsfølerkablet (1) i brug, skal du tilslutte det til spændingsfølerkabelstikket inde i kabinettet.

Det separate spændingsfølerkabel understøttes kun af Pulse+-strømkilder.

7.

Fastgør kabelaflastningen.

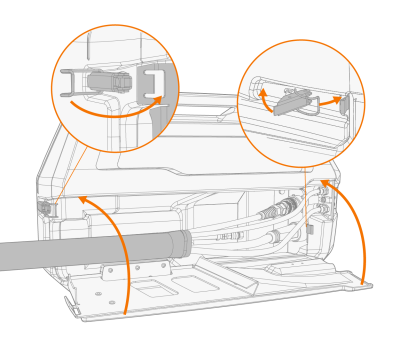

>>  X5 Wire Feeder 200: Tilslut kablet i stikket på trådboksen, og fastgør det ved at lukke låsen og skyde palerne i.

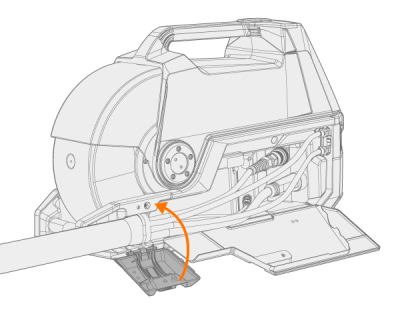

>>  X5 Wire Feeder 300: Sæt kablets aflastning i hullet på trådboksen og fastgør den på sin plads ved at lukke og låse aflastningens låsepal.

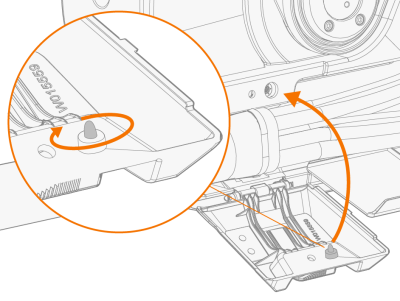

Kontroller, at låseknappen er spændt til, og spænd den om nødvendigt:

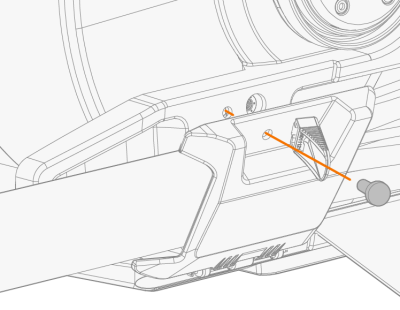

Tip: Yderligere fastgørelse af X5 Wire Feeder 300-aflaster (M6x16 skrue), valgfri:

8.

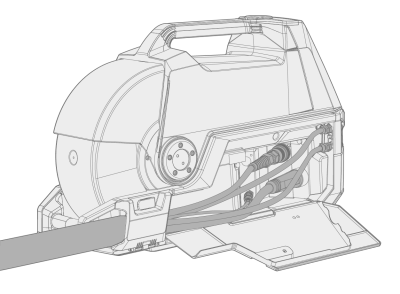

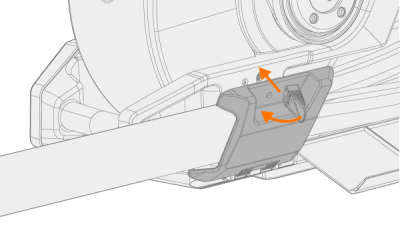

X5 Wire Feeder 300: Luk og lås kabelkabinettet.

Ved tilslutning af kablerne til trådboksen skal kablerne føres omhyggeligt, så kabelkabinettets lem kan lukkes korrekt.

Mellemkablet bliver varmt under svejsning. Trådboksens kabelrumslåge skal holdes lukket under svejsning, og kablerne skal håndteres med forsigtighed, hvis lågen åbnes straks efter svejsning.

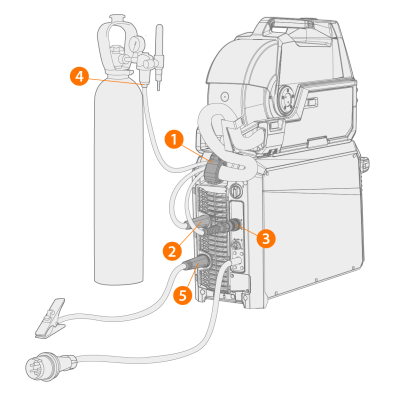

Tilslutning af mellemkablet og returkablet til strømkilden

1.

Sæt kablets aflaster (1) på den bageste monteringsplade.

2.

Sæt svejsestrømskablet til plus (+) stikket (2) på strømkilden.

3.

Tilslut returkablet til minus (-) stikket (5) på strømkilden.

4.

Slut styrekablet (3) til strømkilden.

5.

Tilslut beskyttelsesgasslangen (4) til gasflasken.

6.

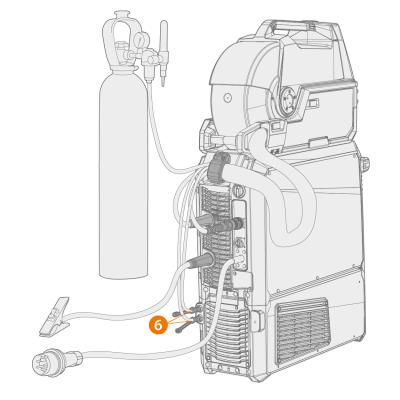

Hvis du har den valgfrie køleenhed skal du tilslutte kølevæskeslangerne (6). Slangerne er farvekodet.

7.

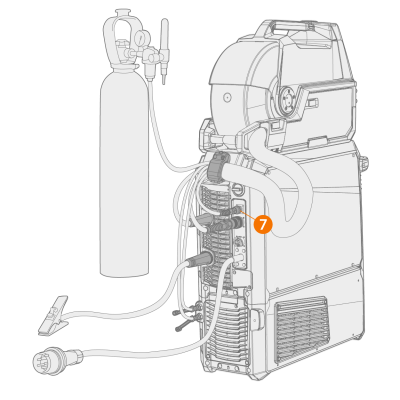

Kun puls+-strømkilde: Hvis du har spændingsfølerkablet i brug, skal du tilslutte det til stikket (7) bag på strømkilden.

De fleste MIG/MAG-applikationer og svejsetråde kører trådboksens svejsestrømskabel forbundet til strømkildens positive terminal. Polariteten kan vælges ved at slutte svejsestrømskablet og returkablet til enten det positive eller det negative stik på strømkilden.

Ved TIG-svejsning skal polariteten (+/-) skiftes. Polariteten kan vælges ved at slutte svejsestrømskablet og returkablet til enten det positive eller det negative stik på strømkilden.

Til dobbelt trådboksinstallation, anvendes det mellemkabel, der er designet til to trådbokse.

Kontroller, at alle kabler er tilsluttet og spændt korrekt.

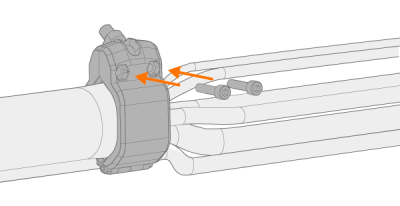

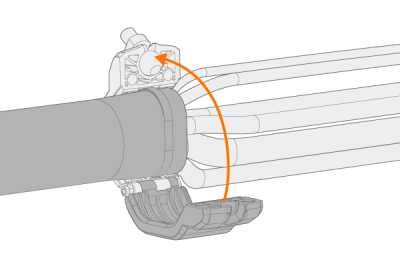

Udskiftning af aflaster

Aftagning og udskiftning af aflasteren i strømkildens ende af mellemkablet:

1.

2.
