X5 Wire Feeder 200

I dette kapitel beskrives opbygningen af X5 Wire Feeder 200.

	Hold trådboksens låger lukkede under svejsning for at nedsætte risikoen for personskade eller elektrisk stød. Hold også lågerne lukkede på andre tidspunkter for at holde trådboksen ren indvendigt.
	Håndtaget er beregnet til brug ved korte løft med håndkraft. Kortvarig ophængning af enheden i håndtaget med slynger (f.eks. til flytning) er tilladt.

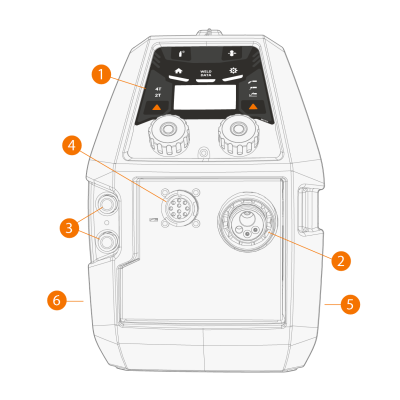

1.

Betjeningspanel

>>  Flere oplysninger om betjeningspanelet til X5 Wire Feeder 200 Manual findes i Manuelt betjeningspanel.

2.

Euro-stik for tilslutning af svejsekabel

3.

Stik til kølemidlets indgang og afgang (farvekodet)

4.

Stik til styrekabel

5.

Adgang til trådværk

6.

Tilslutning af mellemkabel

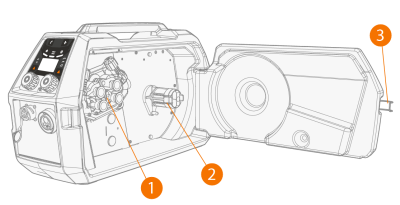

Inde i trådboks (trådbokskabinet)

1.

Trådværkets rullemekanisme

2.

Trådspolenav

>>  Flere oplysninger om trådspolerne findes i Trådspole og nav (200).

3.

Lås på kabinettets låge

Inde i trådboksen (mellemkabelkabinet)

1.

Lås på mellemkabelkabinet og låsepal

>>  Den bageste del af lågen fungerer også som aflastning for kablet

2.

Lynkobling til beskyttelsesgasslange

3.

Stik til styrekabel

4.

Stik til svejsestrømskabel

5.

Køleslangens monteringshul

Flere oplysninger om montering og tilslutning af kablerne findes i X5-mellemkabel og Montering af kabler.

Monteringstilbehør til trådboks

X5 Wire Feeder 200 kan udstyres med en ramme af stålrør for at øge beskyttelsen og installationsmulighederne. Når der anvendes en ramme, kan X5 Wire Feeder 200 monteres oven på X5-strømkilderne med det samme udvalg af monteringssæt som X5 Wire Feeder 300.
