Manuelt betjeningspanel

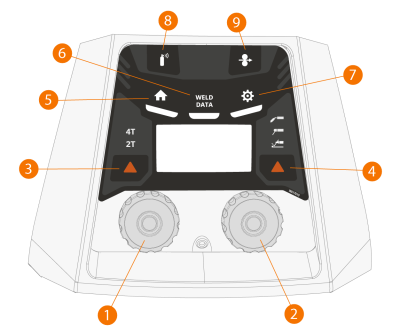

I dette kapitel beskrives betjeningselementerne og funktionerne i X5 Wire Feeder 200 manuel betjeningspanelet (X5 FP 200R).

1. Venstre betjeningsknap
2. Højre betjeningsknap
3. Valg af brænderkontaktens logik (2T/4T)
4. Valg af proces (MIG/MMA/Mejsling/TIG)
5. Knap til hovedmenu (standard svejsefunktion)
6. Svejsedataknap
7. Indstillingsknap
8. Gastestknap
9. Trådfremføringsknap



Oplysninger om brug af betjeningspanelet findes i Anvendelse af X5 manuelt betjeningspanel.
