Anvendelse af X5 manuelt betjeningspanel
Betjeningspanelet til X5 Wire Feeder 200 Manuel og 300 Manuel indeholder de vigtigste funktioner og egenskaber til MIG-svejsning med mulighed for også at anvende X5 FastMig til TIG (DC) og MMA-svejsning og -mejsling.

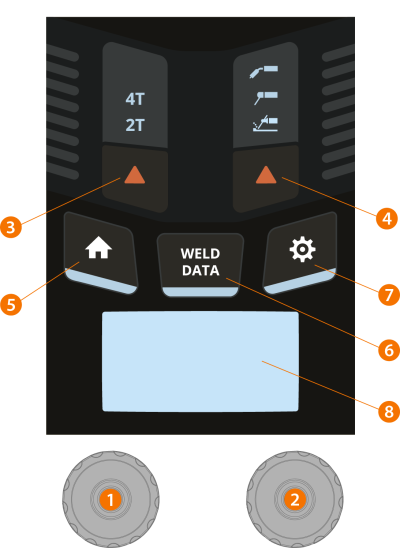

Betjeningspanel til X5 Wire Feeder 300 Manuel (X5 FP 300R)
| 1. | Venstre betjeningsknap |
>> I MIG-tilstand: Trådhastighed
>> I MMA-tilstand: Justering af svejsestrøm
>> I mejsling-tilstand: Regulering af strøm
| 2. | Højre betjeningsknap |
>> I MIG-tilstand: Regulering af svejsespænding
>> I MIG-tilstand (trykknap): Skift mellem svejsespænding og justering af dynamik
>> I MMA-tilstand: Justering af dynamik
| 3. | Valg af brænderkontaktens logik. |
>> Skifter mellem brænderkontaktlogik til 2T- og 4T-drift.
| 4. | Svejseproces-/Driftsfunktionsvalg |
>> Skifter mellem MIG-, MMA- og mejslingsdrift
>> Langt tryk for TIG-drift
| 5. | Home-knappen |
>> Skifter til standardsvejsningsvisning/tilstand
| 6. | Svejsedataknap |
>> Viser varighed, strøm og spænding for sidste svejsning
| 7. | Indstillingsmenuknappen |
| 8. | Hovedvisning |
>> Viser trådhastighed, strøm og/eller spænding (det viste afhænger af den valgte svejseproces).
Oplysninger om skift mellem betjeningspanelets indstillinger og svejseparametrene findes i Manuelt betjeningspanel Indstillinger.
Sikkerhedslås: Ved at holde reguleringsknapperne 1 og 2 nede samtidig kan enheden låses for at øge sikkerheden. Dette forhindrer svejsning og betjening af enheden ved et uheld, uden at det er nødvendigt at slukke for udstyret. Lås enheden op ved at trykke på reguleringsknapperne 1 og 2 samtidig i 2 sekunder.

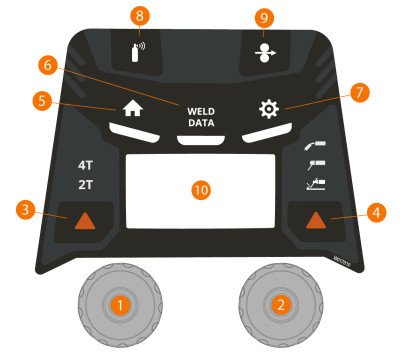

Betjeningspanel til X5 Wire Feeder 200 Manuel (X5 FP 200R)
| 1. | Venstre betjeningsknap |
>> I MIG-tilstand: Trådhastighed
>> I MMA-tilstand: Justering af svejsestrøm
>> I mejsling-tilstand: Regulering af strøm
| 2. | Højre betjeningsknap |
>> I MIG-tilstand: Regulering af svejsespænding
>> I MIG-tilstand (trykknap): Skift mellem svejsespænding og justering af dynamik
>> I MMA-tilstand: Justering af dynamik
| 3. | Valg af brænderkontaktens logik. |
>> Skifter mellem brænderkontaktlogik til 2T- og 4T-drift.
| 4. | Svejseproces-/Driftsfunktionsvalg |
>> Skifter mellem MIG-, MMA- og mejslingsdrift
>> Langt tryk for TIG-drift
| 5. | Home-knappen |
>> Skifter til standardsvejsningsvisning/tilstand
| 6. | Svejsedataknap |
>> Viser varighed, strøm og spænding for sidste svejsning
| 7. | Indstillingsmenuknappen |
| 8. | Gastestknap |
>> Tester gasflowet og skyller gasledningen
| 9. | Trådfremføringsknap |
>> Fører svejsetråden fremad (med lysbuen slukket)
| 10. | Hovedvisning |
>> Viser trådhastighed, strøm og/eller spænding (det viste afhænger af den valgte svejseproces).
Oplysninger om skift mellem betjeningspanelets indstillinger og svejseparametrene findes i Manuelt betjeningspanel Indstillinger.
Sikkerhedslås: Ved at holde reguleringsknapperne 1 og 2 nede samtidig kan enheden låses for at øge sikkerheden. Dette forhindrer svejsning og betjening af enheden ved et uheld, uden at det er nødvendigt at slukke for udstyret. Lås enheden op ved at trykke på reguleringsknapperne 1 og 2 samtidig i 2 sekunder.
