X5-mellemkabel

X5 FastMig mellemkablet kan leveres i flere forskellige længder og konfigurationer, der kan passe til konfigurationen af dit udstyr.

Oplysninger om installation af mellemkablet findes i Installation af kabler (X5 WF 200, X5 WF 300, X5 WF HD300) og Installation af kabler (X5 WF HD200).

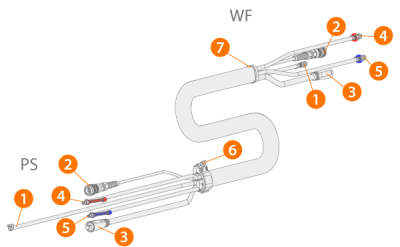

Med vandkøling

(PS = Strømkildens ende af mellemkablet, WF = Trådboksens ende af mellemkablet.)

1. Beskyttelsesgasslange
2. Kontrolkabel
3. Svejsestrømskabel
4. Køleslange (ind/ud, farvekodet)
5. Køleslange (ind/ud, farvekodet)
6. Aflasterkrave (i strømkildens ende)
7. Aflasterblok (i trådboksens ende).

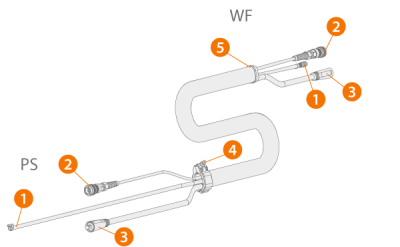

Uden vandkøling

(PS = Strømkildens ende af mellemkablet, WF = Trådboksens ende af mellemkablet.)

1. Beskyttelsesgasslange
2. Kontrolkabel
3. Svejsestrømskabel
4. Aflasterkrave (i strømkildens ende)
5. Aflasterblok (i trådboksens ende).

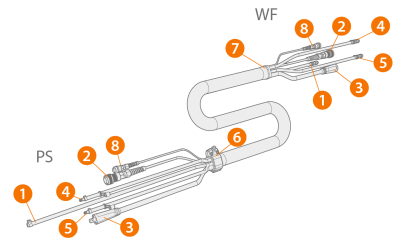

Med spændingsfølerkabel og vandkøling

(PS = Strømkildens ende af mellemkablet, WF = Trådboksens ende af mellemkablet.)

1. Beskyttelsesgasslange
2. Kontrolkabel
3. Svejsestrømskabel
4. Køleslange (ind/ud, farvekodet)
5. Køleslange (ind/ud, farvekodet)
6. Aflasterkrave (i strømkildens ende)
7. Aflasterblok (i trådboksens ende)
8. Spændingsfølerkabel.

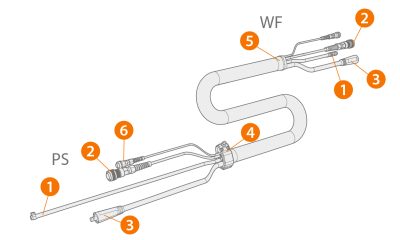

Med spændingsfølerkabel, uden vandkøling

(PS = Strømkildens ende af mellemkablet, WF = Trådboksens ende af mellemkablet.)

1. Beskyttelsesgasslange
2. Kontrolkabel
3. Svejsestrømskabel
4. Aflastningskrave (i strømkildens ende)
5. Aflasterblok (i trådboksens ende)
6. Spændingsfølerkabel.

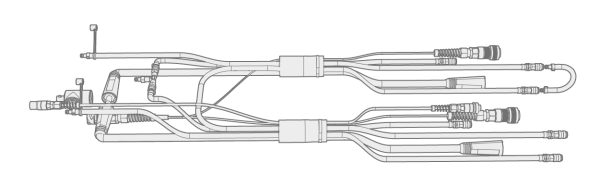

Adapterkabel til dobbelt trådboksinstallation.

Adapterkablet til en dobbelt trådboksinstallation, deler ét mellemkabel til to trådbokse.

Mellemkabelspecifikationer

Kabel Kabeltype*

Kabellængde

 Køling Konnektortyper
X57002MW 70 mm2 2 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57005MW 70 mm2 5 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57010MW 70 mm2 10 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57015MW 70 mm2 15 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57020MW 70 mm2 20 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57030MW 70 mm2 30 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57040MW 70 mm2 40 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X57002MG 70 mm2 2 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57005MG 70 mm2 5 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57010MG 70 mm2 10 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57015MG 70 mm2 15 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57020MG 70 mm2 20 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57025MG 70 mm2 25 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57030MG 70 mm2 30 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57035MG 70 mm2 35 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X57005MWV 70 mm2 5 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X57010MGV 70 mm2 10 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm), 2-ben (spændingsfølsom)
X57010MWV 70 mm2 10 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X57002MGV 70 mm2 2 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm), 2-ben (spændingsfølsom)
X57002MWV 70 mm2 2 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X57005MGV 70 mm2 5 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm), 2-ben (spændingsfølsom)
X57020MGV 70 mm2 20 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm), 2-ben (spændingsfølsom)
X57020MWV 70 mm2 20 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X57030MGV 70 mm2 30 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm), 2-ben (spændingsfølsom)
X57030MWV 70 mm2 30 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X59502MW 95 mm2 2 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X59502MWV 95 mm2 2 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm), 2-ben (spændingsfølsom)
X59505MW 95 mm2 5 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X59510MW 95 mm2 10 m Vandkølet 10-ben (styring), lynkobling (vand/gas), DIX (strøm)
X59502MG 95 mm2 2 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X59505MG 95 mm2 5 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)
X59510MG 95 mm2 10 m Gaskølet 10-ben (styring), lynkobling (gas), DIX (strøm)

* Svejsestrømskabel
