Installation af kabler (X5 WF HD200)

Forbind først mellemkablet til trådboksen og derefter til strømkilden. Beskrivelser af stikkene og deres placering findes på X5 Wire Feeder HD200.

Tilslutning af mellemkablet til trådboksen

1.

Slut svejsestrømskablet til trådboksen. Tryk kablet så langt ind som muligt og drej stikket med uret for at spænde kablet på plads.

Spænd svejsestrømskablet så meget som muligt med håndkraft. Hvis svejsestrømskablets tilslutning er løs, kan det overophede.

2.

Skub beskyttelsesgasslangen ind i beskyttelsesgasslangens stik, så den låses fast.

3.

Slut styrekablet til stikket. Drej omløberen med uret, så den låser sig på plads.

4.

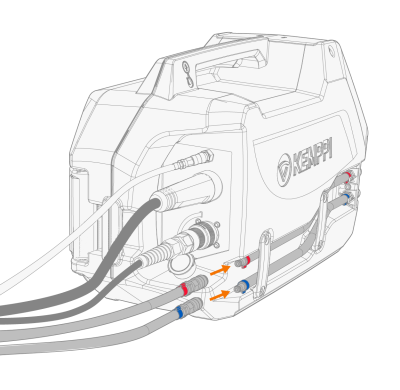

Hvis du har en køleenhed (ekstraudstyr), skal du tilslutte kølevæskeslangerne til fortsættelsesslangerne. Udgangs- og indgangsstikkene er farvekodede.

5.

Fastgør kabelaflastningen.

>>  Løsn skruerne til trækaflastningsblokken for at åbne den øverste sektion. Anbring derefter kabelpakken på blokken, og fastgør den ved at lukke topsektionen og sætte skruerne på plads igen.

>>  Hvis det ikke allerede er gjort, skal du tilslutte trækaflastningsblokken til grænsefladen på bagsiden af trådboksen.

Når du tilslutter kablerne til trådboksen, skal du føre kablerne pænt.

Forbindelseskablet bliver varmt under svejsning, og kablerne skal håndteres med forsigtighed.

Tilslutning af mellemkablet og returkablet til strømkilden

1.

Sæt kablets aflaster (1) på den bageste monteringsplade.

2.

Sæt svejsestrømskablet til plus (+) stikket (2) på strømkilden.

3.

Tilslut returkablet til minus (-) stikket (5) på strømkilden.

4.

Slut styrekablet (3) til strømkilden.

5.

Tilslut beskyttelsesgasslangen (4) til gasflasken.

6.

Hvis du har den valgfrie køleenhed skal du tilslutte kølevæskeslangerne (6). Slangerne er farvekodet.

De fleste MIG/MAG-applikationer og svejsetråde kører trådboksens svejsestrømskabel forbundet til strømkildens positive terminal. Polariteten kan vælges ved at slutte svejsestrømskablet og returkablet til enten det positive eller det negative stik på strømkilden.

Ved TIG-svejsning skal polariteten (+/-) skiftes. Polariteten kan vælges ved at slutte svejsestrømskablet og returkablet til enten det positive eller det negative stik på strømkilden.

Til dobbelt trådboksinstallation, anvendes det mellemkabel, der er designet til to trådbokse.

Kontroller, at alle kabler er tilsluttet og spændt korrekt.

Udskiftning af aflaster

Aftagning og udskiftning af aflasteren i strømkildens ende af mellemkablet:

1.

2.
