X5 Wire Feeder HD200

Dette afsnit beskriver opbygningen af X5 Wire Feeder HD200 Manual, AP og APC.

Hold trådboksens låger lukkede under svejsning for at nedsætte risikoen for personskade eller elektrisk stød. Hold også lågerne lukkede på andre tidspunkter for at holde trådboksen ren indvendigt.

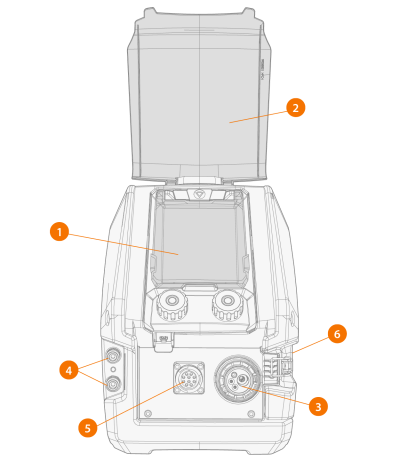

1. Betjeningspanel (og dæksel til betjeningspanelets display *)

>>  Flere oplysninger om betjeningspanelet til X5 Wire Feeder HD200 Manual findes i Betjeningspanel på X5 WF 300 Manual og HD200 Manual.

>>  Flere oplysninger om betjeningspanelet til X5 Wire Feeder HD200 AP/APC findes i AP/APC-betjeningspanel.

2. Dæksel til betjeningspanel*.
3. Euro-stik for tilslutning af svejsekabel
4. Stik til kølemidlets indgang og afgang (farvekodet)
5. Kontrolkabelstik (10-polet)
6. Trådboksskab og lås til skabsdør.

* Display- og betjeningspaneldæksler er standard. Begge kan fjernes i henhold til dine krav.

Kabelfremføringsskab

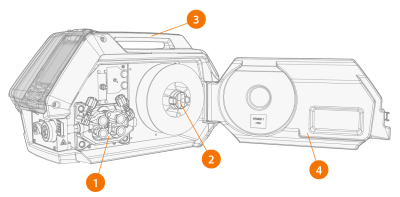

1. Trådværkets rullemekanisme
2. Trådspolenav

>>  Flere oplysninger om trådspolerne findes i Trådspole og nav (200).

3. Håndtag til trådboks
4. Låge til trådbokskabinet

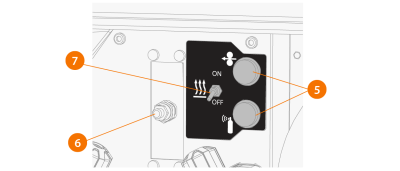

5. Knapper til trådtomme og gastest
6. Reguleringsventil til flow af beskyttelsesgas
7. Kontakt til kabinetvarmer (kabinetvarmer er ekstraudstyr).
En separat modelversion med et indbygget rotameter til gas er også tilgængelig. I så fald erstattes gasreguleringsventilen med rotameterets justeringsknap og skala.

Stik til mellemkabel

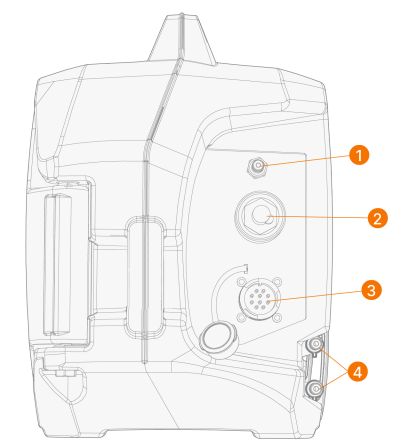

1. Lynkobling til beskyttelsesgasslange
2. Svejsestrømkabelstik (DIX)
3. Stik til styrekabel

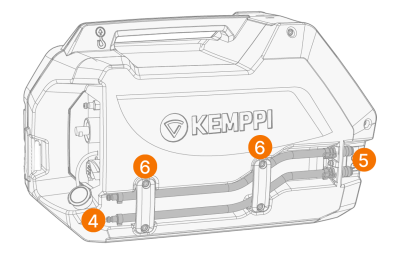

4. Koblinger til kølevandsslanger*.
5. Holder til kølevandsindtag og -udtag
6. Beslag til kølevandsslange.

* På X3 HD200-trådboksen er kølevandsslangerne forbundet med fortsættelsesslangerne, der er ført frem til fronten.

Flere oplysninger om montering og tilslutning af kablerne findes i X5-mellemkabel og Installation af kabler (X5 WF HD200).

Monteringstilbehør til trådboks

X5 Wire Feeder HD200 kan udstyres med beskyttelsesglidere til trådboksen for yderligere beskyttelse og installationsmuligheder. Når beskyttelsesgliderne bruges, kan X5 Wire Feeder HD200 også installeres oven på X5-strømkilderne ved hjælp af de samme valgfrie fastgørelsestilbehørssæt som med X5 Wire Feeder 300. Med beskyttelsesgliderne er det også muligt at tilslutte direkte til trådboksvognen og den 2-hjulede vogn.
